TM3XTRA1 module émetteur de bus déporté - Modicon TM3 Schneider
search
  • TM3XTRA1 module émetteur de bus déporté - Modicon TM3 Schneider
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

TM3XTRA1 module émetteur de bus déporté - Modicon TM3 Schneider

Schneider
59,76 € HT
Réf. fabricant : TM3XTRA1 EAN-13 : 3606480611230 3606480611230 Réf. AE : SCHTM3XTRA1 SCHTM3XTRA1

Module émetteur de données pour les entrées/sorties distantes

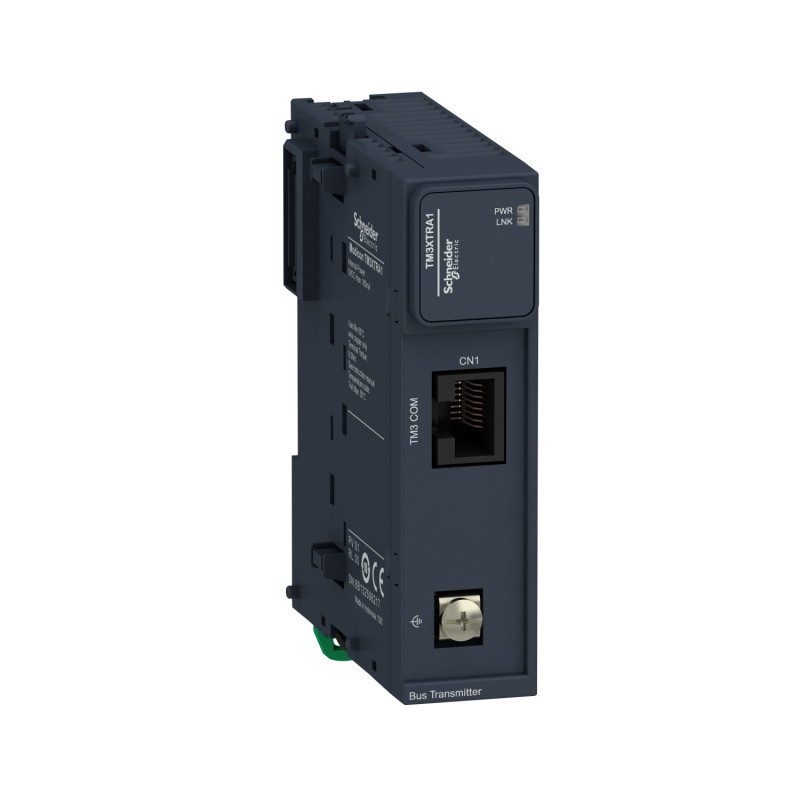

Cet émetteur de bus déporté Modicon TM3 possède en face avant un port RJ45 et une vis de mise à la terre. Il est généralement raccordé au module récepteur TM3XREC1 (à commander séparément) via un câble ethernet cat6 blindé S/FTP, U/FTP ou F/UTP (à commander séparément).

Pensez à bien mettre à la terre le module émetteur et le module récepteur en suivant les instructions du fabricants.

Ce module d'émission de données TM3XTRA1 est compatible avec les automates Schneider suivants:

  • Automate Schneider Modicon M221
  • Automate Schneider Modicon M241
  • Automate Schneider Modicon M251
  • Automate Schneider Modicon M262

Si vous recherchez d'autres modules pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Module de communication
Gamme :
Modicon
Famille :
TM3
actif_MKP :
0
Fiche technique :
https://www.se.com//fr/fr/product/download-pdf/TM3XTRA1
PriceObservatory :
1
Date disponibilité :
2026-09-02T00:00+0100
Marque :
Schneider
Actif AMA-LER-CDI :
0
Actif Manomano :
0
Actif Ebay :
0
Actif Castorama :
0
Total
59.76 € HT
71.71 € TTC

Principales Gamme de produits
Modicon TM3
Type de produit ou équipement
Module émetteur déporté
Compatibilité de gamme
Modicon M241Modicon M251Modicon M221Modicon M262
Complémentaires consommation électrique
100 mA à 5 V CC via un connecteur de bus sur ON30 mA à 5 V CC via un connecteur de bus à l'état off
Puissance dissipée maximale en W
0,6 W
distance entre les appareils
0,5…5 mm câble d'extension avec 2 RJ45 conducteur entre receveur et transmetteur
Signalisation locale
pouralimentation puissance 1 LED (vert) pourétat de liaison 1 LED (vert)
Raccordement électrique
RJ45 connecteur pour connexion au récepteur busConnecteur à vis bornier pour connexion de la masse
Marquage
CE
Tenue aux décharges électrostatiques
8 kV dans l'air se conformer à EN/CEI 61000-4-26 kV avec contact se conformer à EN/CEI 61000-4-2
Tenue aux champs électromagnétiques rayonnés
10 V/m 80 MHz…1 GHz se conformer à EN/IEC 61000-4-33 V/m 1,4 GHz…2 GHz se conformer à EN/IEC 61000-4-31 V/m 2…2,7 GHz se conformer à EN/IEC 61000-4-3
résist perturb conduites, induites par champs fréqu radio
10 V 0,15 à 80 MHz se conformer à EN/IEC 61000-4-63 V fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) se conformer à homologations marine (LR, ABS, DNV, GL)
émission électromagnétique
Émissions rayonnées - niveau de test: 40 dB?V/m QP classe A ( 10 m) à 30…230 MHz se conformer à EN/IEC 55011Émissions rayonnées - niveau de test: 47 dB?V/m QP classe A ( 10 m) à 230…1000 MHz se conformer à EN/IEC 55011
support de montage
Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur
90 mm
Profondeur
73,3 mm
Largeur
23,65 mm
Poids du produit
0,065 kg

Opérateur économique responsable

  • Schneider -
  • 35 rue Joseph Monier
  • 92500 Rueil-Malmaison
Type de produit :
Module de communication
Gamme :
Modicon
Famille :
TM3
Marque :
Schneider
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1
