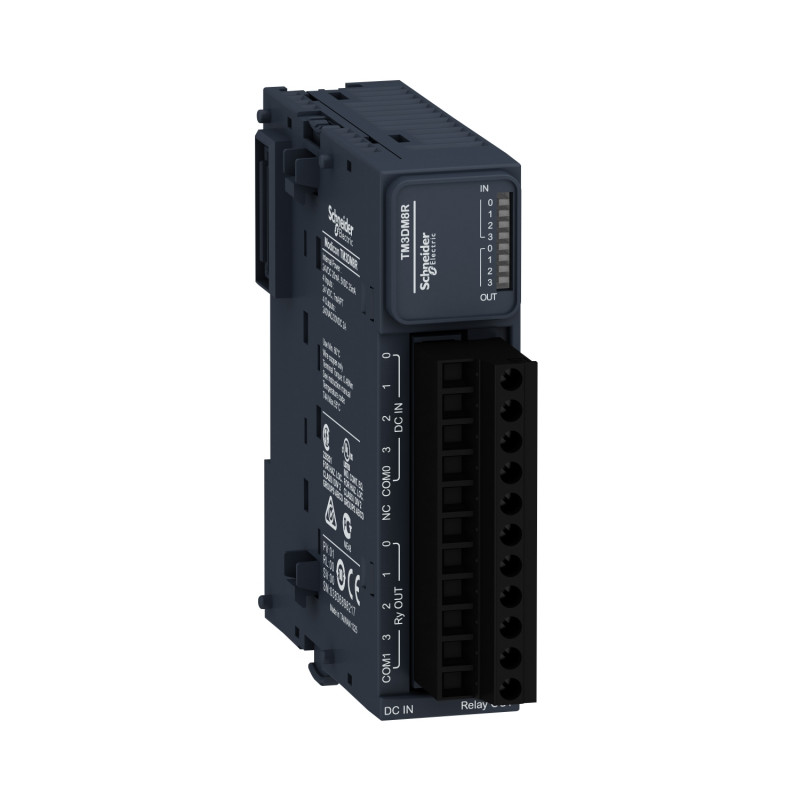

TM3DM8R Module d'extension mixte: 4 entrées 24Vcc - 4 sorties relais 2A - Bornes à vis - Modicon TM3 Schneider
Réf. fabricant : TM3DM8R
EAN-13 : 3606480611520
3606480611520
Réf. AE : SCHTM3DM8R
SCHTM3DM8R
Module d'extension E/S mixtes: 4 entrées 24Vcc - 4 sorties relais
Ce module d'extension TM3DM8R permet d'ajouter 4 entrées numériques 24Vcc et 4 sorties relais 2A:
- 4 entrées logiques 24Vcc d'intensité 7mA
- 1 ligne commune pour les entrées
- 4 sorties relais NO (normalement ouvert) 24Vcc ou 240Vcc d'intensité 2A maximum par sortie
- 1 ligne commune pour les sorties (7A)
- Raccordement électrique par bornier à vis débrochable
Les voyants LED en façade de l'appareil permettent la visualisation de l'état de des entrées et sorties (LED verte allumée, la voie est activée, LED éteinte, la voie est désactivée)
Cette extension TM3DM8R d'entrées numérique et sorties relais est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module E/S TOR
Compatibilité de gamme Modicon M241Modicon M251Modicon M221Modicon M262
nombre entrées TOR 4 pour entrée se conformer à CEI 61131-2 Type 1
logique d'entrée numérique PNP ou NPN (positif/négatif)
Tension entrées numériques 24 V
courant d'entrée TOR 7 mA for input
Type de sortie numérique Relais normalement ouvert
nombre sorties TOR 4
logique de sortie numérique Positif ou négatif
tension de sortie numérique 24 V CC pour sortie relais240 V CA pour sortie relais
courant de sortie TOR 2000 mA pour sortie relais
Complémentaires nombre E/S TOR 8
Consommation électrique 5 mA à 5 V CC à via un connecteur de bus (à l'état off)0 mA à 24 V CC à via un connecteur de bus (sur ON)0 mA à 24 V CC à via un connecteur de bus (à l'état off)25 mA à 5 V CC à via un connecteur de bus (sur ON)
type de tension d'entrée numérique DC
tension état 1 garanti 15…28,8 V pour entrée
état actuel 1 garanti >= 2,5 mA (entrée)
tension état 0 garanti 0…5 V pour entrée
état actuel 0 garanti <= 1 mA (entrée)
impédance d'entrée 3,4 kOhm
temps de réponse 4 ms (marche)4 ms (arrêt)
courant maxi par groupe de sorties 7 A
durée de vie mécanique 20000000 cycle
charge minimum 10 mA at 5 V DC for relay output
Signalisation locale pourétat d’E/S 1 DEL par canal (vert)
raccordement électrique 11 2,5 mm² bornier débrochable à vis avec pas 5,08 mm réglage pour entrées / sorties
distance maximale entre les appareils Câble non blindé: <30 m pour entrée régulière
isolement Entre entrée et sortie à 500 V CANon isolé entre entréesEntre groupes d'entrées et groupes de sorties à 1500 V CAEntre contacts ouverts à 750 V CAEntre sortie et logique interne à 500 V CANon-insulated between outputs
Marquage CE
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 84,6 mm
Largeur 27,4 mm
Poids du produit 0,95 kg
