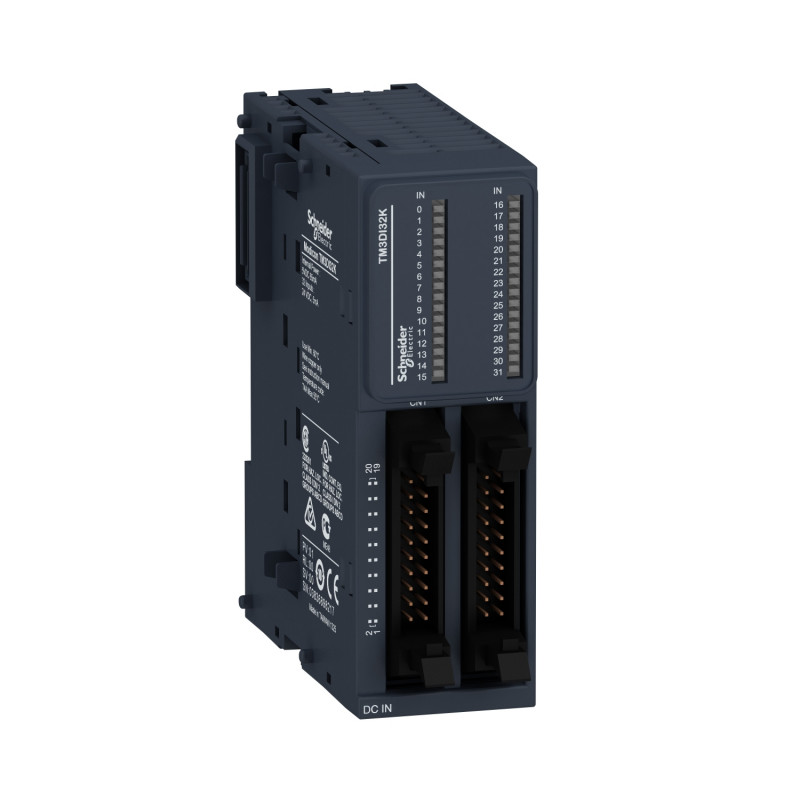

TM3DI32K Module d'extension Modicon TM3 - 32 entrées TOR 24Vcc - PNP ou NPN - Connecteur HE10 - Schneider
170,59 € HT
Réf. fabricant : TM3DI32K
EAN-13 : 3606480611414
Réf. AE : SCHTM3DI32K
Module d'extension 32 entrées TOR - Modicon TM3
Ce module d'extension d'entrées TM3DI32K permet d'ajouter 32 entrées logiques TOR:
- 32 entrées logiques
- Entrées de type TOR
- Tension d'entrée nominale 24Vcc
- Courant de d'entrée nominal 5mA
- Tension à l'état 1: minimum 15Vcc maximum 28,8Vcc
- Tension à l'état 0: maximum 5Vcc
- Courant à l'état 1: minimum 2,5mA
- Courant à l'état 0: maximum 1mA
- Connexion par connecteur HE10 (câble à commander séparément)
Cette extension TM3DI32K est équipée d'un système de raccordement par connecteur HE10 pour faciliter le câblage.
Ce module d'entrée (Tout ou Rien) est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
| Gamme de produit | Modicon TM3 |
|---|---|
| Type de produit ou équipement | Module d'entrées numériques |
| Compatibilité de gamme | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| nombre entrées TOR | 32 pour entrée se conformer à CEI 61131-2 Type 1 |
| Entrée logique | PNP ou NPN (positif/négatif) |
| Entrée logique tension | 24 V |
| courant d'entrée TOR | 5 mA pour entrée |
| Nombre E/S TOR | 32 |
|---|---|
| Consommation électrique | 5 mA à 5 V CC à via un connecteur de bus (à l'état off) 0 mA à 24 V CC à via un connecteur de bus (sur ON) 0 mA à 24 V CC à via un connecteur de bus (à l'état off) 65 mA à 5 V CC à via un connecteur de bus (sur ON) |
| Type de tension d'entrée numérique | CC |
| Tension état 1 garanti | 15…28,8 V pour entrée |
| Etat actuel 1 garanti | >= 2,5 mA (entrée) |
| Tension état 0 garanti | 0…5 V pour entrée |
| Etat actuel 0 garanti | <= 1 mA (entrée) |
| Impédance d'entrée | 4,4 kOhm |
| Temps de réponse | 4 ms (marche) 4 ms (arrêt) |
| Signalisation locale | pourétat d'entrée 1 DEL par canal (vert) |
| Raccordement électrique | connecteur HE-10pour les entrées |
| Distance maximale entre les appareils | Câble non blindé: <30 m pour entrée régulière |
| Isolement | Entre entrée et sortie à 500 V CA Non isolé entre entrées |
| Marquage | CE |
| Support de montage | Top hat type TH35-15 rail se conformer à CEI 60715 Top hat type TH35-7.5 rail se conformer à CEI 60715 platine ou panneau avec kit de fixation |
| Hauteur | 90 mm |
| Profondeur | 81,3 mm |
| largeur | 33,5 mm |
| poids | 0,1 kg |
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Module d'entrées TOR - Module d'entrée numérique
- Type de connexion :
- Connecteur HE10
- Gamme :
- Modicon
- Famille :
- TM3
- Nombre d'entrées / sorties :
- 32
- Nombre d'entrées sink/source 24Vcc :
- 32
- Marque :
- Schneider
