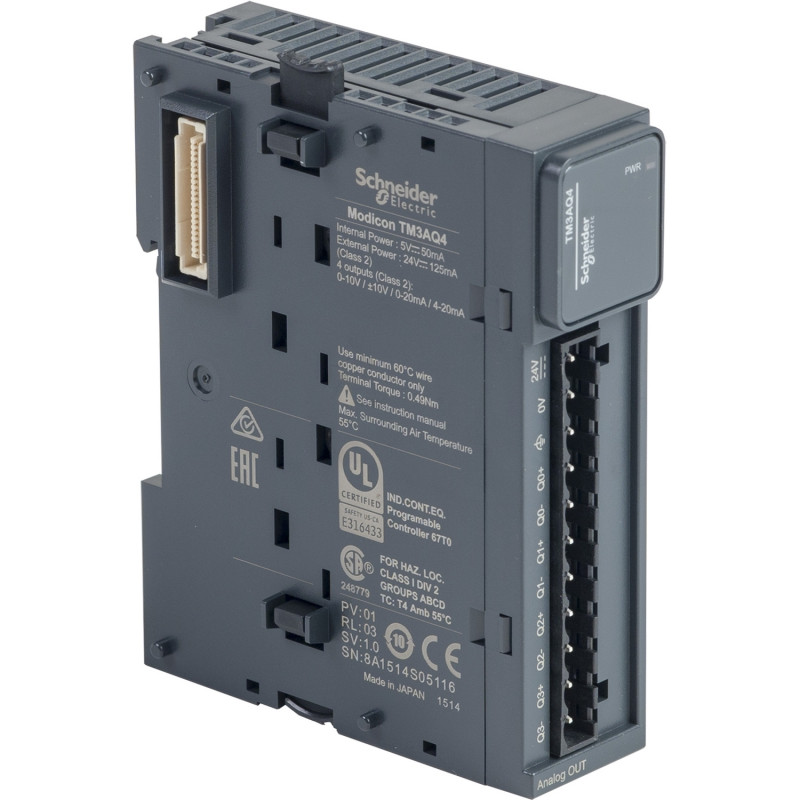

TM3AQ4 Module d'extension 4 sorties analogiques -10-0-10V 0/4-20mA - Bornier à vis - Modicon TM3
218,11 € HT
Réf. fabricant : TM3AQ4
EAN-13 : 3606480648984
Réf. AE : SCHTM3AQ4
Module d'extension 4 sorties analogiques Modicon TM3 - 4 sorties tension - courant
Ce module d'extension TM3AQ4 permet d'ajouter 4 sorties analogiques 12 bits :
- 4 sorties tension courant
- Entrée tension: 0 à 10Vcc ou -10 à +10Vcc
- Entrée courant: 0 à 20mA ou 4 à 20mA
- Résolution 12 bits ou 11 bits + signe
- Bornier à vis débrochable
Cette extension TM3AQ4 de sorties analogiques est compatible avec les automates Schneider suivants:
- Automate Schneider Modicon M221
- Automate Schneider Modicon M241
- Automate Schneider Modicon M251
- Automate Schneider Modicon M262
Si vous recherchez une extension pour automates Schneider que vous ne trouvez pas sur le site, n'hésitez pas à nous contacter au 02.99.69.69.41 nous pourrons surement vous le commander.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Modicon TM3
Type de produit ou équipement Module de sorties analogiques
Compatibilité de gamme Modicon M221Modicon M241Modicon M251Modicon M262
Nombre de sorties analogiques 4
type de sortie analogique Current: 4...20 mACurrent: 0...20 mAVoltage: 0...10 VTension: thermistor
Complémentaires résolution entrées analogiques 12 bits11 bits + sign
résolution de sortie analogique 11 bits + sign12 bits
valeur du bit de poids faible 2,44 mV 0...10 Vtension4,88 mV - 10...10 Vtension4,88 µA 0...20 mAcourant3,91 µA 4...20 mAcourant
Type de charge Résistive
impédance de charge ohmique 1 kOhm tension300 Ohm courant
temps de stabilisation 1 ms
temps de conversion 1 ms + 1 ms par voie + 1 cycle contrôleur
erreur de précision absolue +/- 1 % pleine échelle+/-0,2% de l'échelle complète à 25 °C
Dérive en température +/- 0,01 %FS/°C
précision de répétition +/- 0,4 %FS
non-linéarité +/- 0,2 %FS
ondulation de sortie 20 mV
diaphonie <= 1 LSB
[Us] tension d'alimentation 24 V CC
Limites de la tension d'alimentation 20,4…28,8 V
type de câble Câble blindé à paire torsadée <30 m pour sortie circuit
consommation électrique 40 mA à 5 V CC via un connecteur de bus à vide50 mA à 5 V CC via un connecteur de bus pleine charge50 mA à 24 V CC via alimentation externe à vide125 mA à 24 V CC via alimentation externe pleine charge
Signalisation locale pourPWR 1 LED (vert)
raccordement électrique 11 2,5 mm² bornier débrochable à vis avec pas 5,08 mm réglage pour sorties et alimentation
isolement Entre sorties et alimentation à 1500 V CAEntre sortie et logique interne à 500 V CA
Marquage CE
tenue aux ondes de choc 1 kV alimentation puissance mode commun se conformer à EN/IEC 61000-4-50,5 kV alimentation puissance mode différentiel se conformer à EN/IEC 61000-4-51 kV sortie mode commun se conformer à EN/IEC 61000-4-5
support de montage Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
Hauteur 90 mm
Profondeur 70 mm
Largeur 23,6 mm
Poids du produit 0,115 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Module de sorties analogiques
- Type de connexion :
- À vis
- Gamme :
- Modicon
- Famille :
- TM3
- Tension d'alimentation :
- 24Vcc
- Marque :
- Schneider
