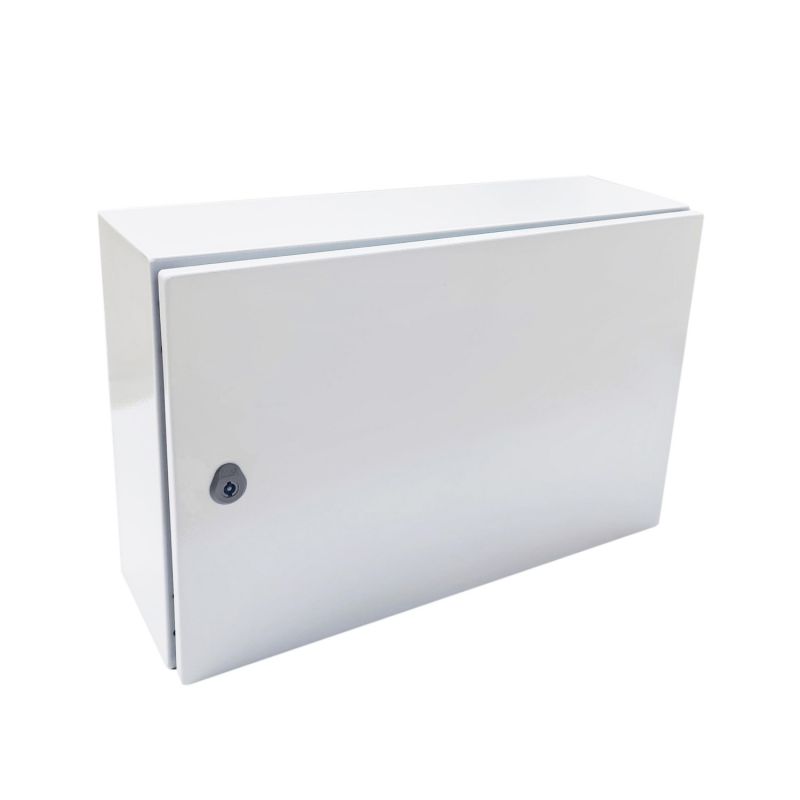

Armoire électrique en métal étanche IP66 - 400x600x300 - plaque fournie - Argenta IDE

Description détaillée

La GN406030 reprend la façade 400x600 mm de la gamme Argenta en lui donnant 300 mm de profondeur. Son volume utile de 350x550x279 mm convient aux équipements difficiles à loger dans un coffret mural classique : blocs d'alimentation volumineux, appareils de puissance ou borniers superposés.

L'acier de 1,2 mm du corps et de la porte est recouvert d'une peinture polyester durcie gaufrée RAL 7035. Cette armoire rejoint les armoires électriques industrielles de grande profondeur de notre catalogue.

Les cas d'usage les plus courants

Ce volume profond est souvent choisi pour :

• une armoire d'automatisme accueillant des appareils de grande profondeur
• un tableau modulaire complet sur châssis
• une commande de machine regroupant puissance et contrôle

Dans ces trois situations, la plaque de 2 mm et ses 200 kg admissibles donnent une vraie marge de charge.

Caractéristiques principales

• Dimensions HxLxP : 400x600x300 mm
• Protection : IP66
• Résistance aux chocs : IK10
• Acier : 1,2 mm
• Couleur : RAL 7035
• Porte : opaque, réversible, 2 charnières
• Plaque : lisse, acier galvanisé 2 mm, fournie
• Référence : GN406030
• Marque : IDE, gamme Argenta

Montage et associations possibles

L'armoire se fixe au mur par un entraxe de 360x560 mm, mais peut aussi être installée sur pied, sur poteau ou sur socle ; les socles indiqués pour cette profondeur sont les ZCLA106030 et ZCLA206030.

La plaque lisse, livrée non montée à l'intérieur de l'emballage, accepte 200 kg, et le châssis CH40602530, vendu séparément, permet d'installer 3 rangées de 26 modules. Pour les entrées de câbles, pensez à dimensionner correctement les presse-étoupes. Notre article pour choisir un presse-étoupe adapté détaille la méthode.

Spécifications constructeur

Paramètres techniques de la GN406030 :

• Espace utile : 350x550x279 mm
• Épaisseurs : corps 1,2 mm, porte 1,2 mm
• Serrure : double panneton 5 mm, 1 serrure à 1 point
• Charnières : 2

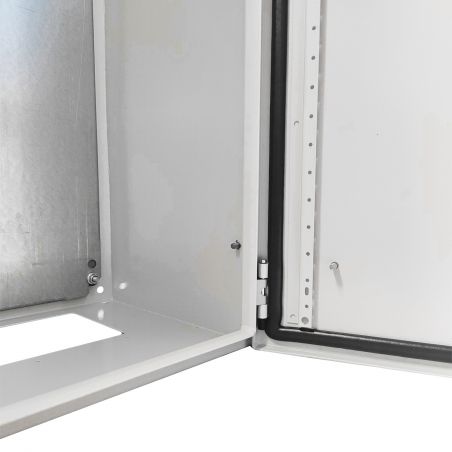

• Joint : polyuréthane injecté
• Poids : 17 kg
• Charges max. : 225 kg coffret, 200 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : directive 2014/35/EU, IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Contenu : coffret, plaque non montée, sachet d'accessoires

Les versions transparentes du 400x600

Pour une surveillance sans ouverture, l'armoire transparente 400x600x300 reprend cette profondeur de 300 mm. Une caisse un peu moins profonde peut suffire selon votre appareillage. Dans ce cas, le modèle transparent 400x600x250 constitue une alternative.

Les arguments qui comptent

Avec 279 mm de profondeur utile et une façade de 400x600 mm, la GN406030 répond aux projets dont les appareils dépassent le gabarit d'un coffret mural courant. IK10, IP66 et plaque lisse fournie complètent son profil.

Son poids de 17 kg implique une fixation soignée, voire la pose sur socle. D'autres dimensions figurent dans la gamme complète d'armoires électriques.
