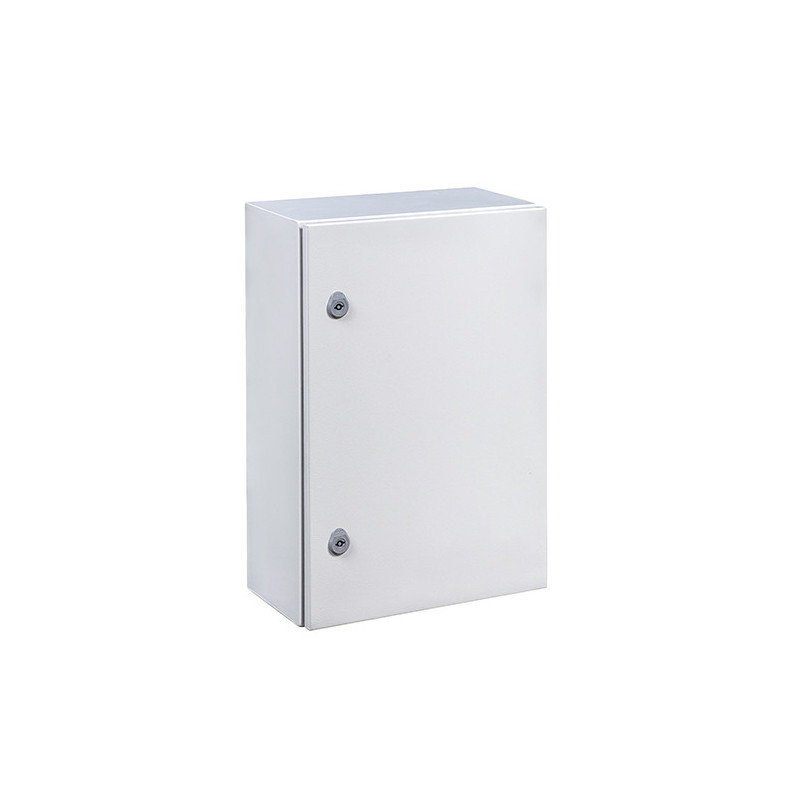

Armoire électrique en métal étanche IP66 - 600x500x200 - plaque fournie - Argenta IDE

Description détaillée

La GN605020 élargit la façade à 500 mm tout en conservant 600 mm de hauteur. L'intérieur utile de 550 x 450 x 179 mm reçoit une plaque plus large, appréciable pour les tableaux à nombreux départs. Si vous comparez encore les matériaux d'enveloppe, notre guide pour choisir entre métal et polyester vous éclaire.

Côté tôlerie, le corps de 1,2 mm s'associe à une porte de 1,5 mm, le tout peint en polyester durci gaufré RAL 7035. Un joint polyuréthane injecté assure l'IP66, et la structure est classée IK10. Les autres références de ce type sont réunies dans nos armoires électriques d'usage industriel.

Les cas d'usage les plus courants

Ce format se retrouve fréquemment dans :

• la distribution secondaire d'un atelier de maintenance
• l'armoire de commande d'une petite ligne de convoyage
• le coffret d'automatisme d'une serre ou d'un bâtiment agricole

Pour des appareils particulièrement plats, la version en 150 mm réduit la saillie au mur tout en gardant la façade.

Caractéristiques principales

• Hors tout : 600 x 500 x 200 mm
• Utile : 550 x 450 x 179 mm
• Indice de protection : IP66 (NEMA 1, 12 et 4)
• Tenue aux chocs mécaniques : IK10
• Tôlerie : corps 1,2 mm, porte 1,5 mm
• Finition : polyester durci gaufré, RAL 7035
• Porte : opaque, réversible, sur deux charnières
• Plaque : lisse, acier galvanisé 2 mm, incluse
• Réf. Argenta : GN605020 (IDE)

Montage et associations possibles

Pour une pose murale, les fixations sont espacées de 560 x 460 mm. Le coffret s'installe aussi sur pied ou sur poteau, selon la configuration du bâtiment.

La plaque est fournie non montée : vous la câblez à plat avant de la fixer. L'ouverture de câbles de 125 x 385 mm, fermée par une plaque de 2 mm, accepte plusieurs presse-étoupes. Ce modèle complète nos armoires électriques dans les formats larges.

Spécifications constructeur

Relevé technique de la GN605020 :

• Poids : 17,6 kg
• Charges maximales : 275 kg (coffret) et 250 kg (plaque)
• Porte : 25 kg au maximum
• Fermeture double panneton 5 mm, deux serrures à 1 point
• Plage thermique d'emploi : -25 °C / +60 °C
• Tension jusqu'à 1000 V CA ou 1500 V CC
• Directive 2014/35/EU, IEC 62208, IEC 61439-1 et UL508A
• Fournis ensemble : coffret, plaque lisse et sachet d'accessoires

Au sein de la famille 600 x 500

Pour gagner en volume sans élargir, le modèle de 250 mm ajoute 50 mm de profondeur, avec la même porte de 1,5 mm.

Les arguments qui comptent

Une largeur utile de 450 mm, des charges admissibles élevées et une porte renforcée : la GN605020 convient aux tableaux chargés qui doivent rester peu profonds. Elle trouve naturellement sa place parmi nos armoires industrielles étanches.
