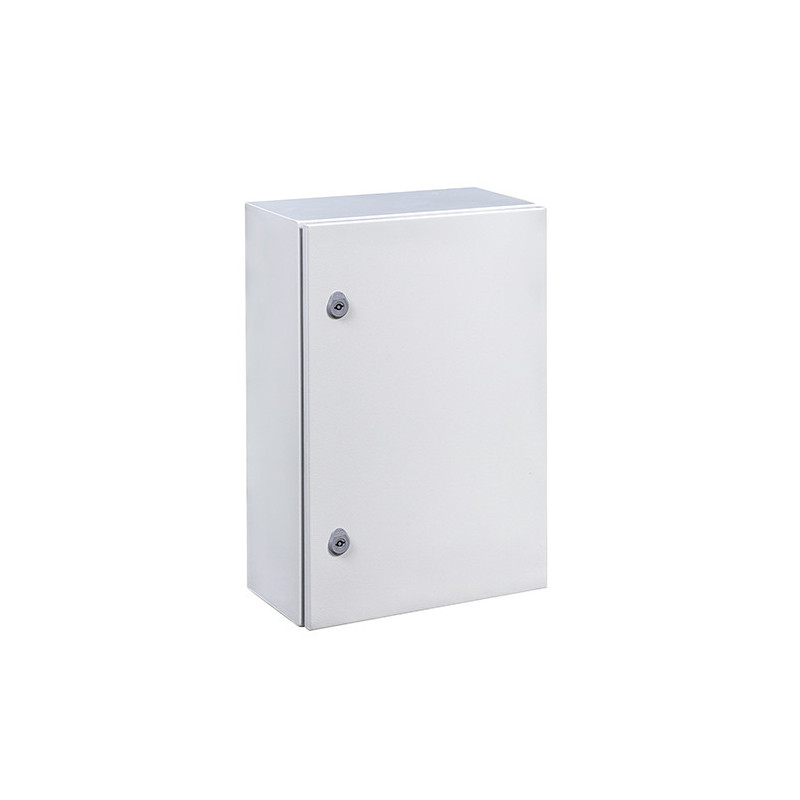

Armoire électrique en métal étanche IP66 - 600x600x200 - plaque fournie - Argenta IDE

Description détaillée

La GN606020 donne une surface de travail de 550 x 550 mm sur 179 mm de profondeur, idéale pour organiser une distribution ou un automatisme sur une seule plaque. Si vous avez déjà votre propre plaque, la version sans plaque reprend la même enveloppe.

Pour la carrosserie, IDE utilise une tôle de 1,5 mm, protégée par une peinture polyester durcie gaufrée RAL 7035. Le joint polyuréthane injecté porte l'étanchéité au niveau IP66, et la résistance aux chocs est classée IK10.

Les cas d'usage les plus courants

On choisit volontiers ce format carré pour :

• un tableau de distribution secondaire de bâtiment industriel
• une armoire de commande pour une ligne de conditionnement
• un coffret modulaire de protection pour un bâtiment agricole

Pour comparer avec des enveloppes d'autres matières, rendez-vous dans notre rayon armoire électrique.

Caractéristiques principales

• Dimensions (H x L x P) : 600 x 600 x 200 mm
• Surface et profondeur utiles : 550 x 550 x 179 mm
• Étanchéité aux jets et poussières : IP66
• Résistance mécanique IK : IK10
• NEMA : 1, 12, 4
• Tôle d'épaisseur 1,5 mm : corps et porte
• Couleur grise : RAL 7035
• Plaque : lisse, galvanisée 2 mm, fournie
• Référence : GN606020, gamme Argenta de IDE

Montage et associations possibles

Plusieurs implantations sont possibles : au mur (entraxe 560 x 560 mm), sur pied, sur poteau ou sur socle avec les références ZCLA106020 et ZCLA206020, vendues séparément. La plaque, rangée non montée dans l'emballage, se fixe une fois câblée.

L'ouverture pour câbles de 125 x 485 mm reçoit une plaque de 2 mm à percer. Pour préserver l'étanchéité à chaque perçage, notre article pour comprendre l'indice IP explique les deux chiffres du code. Envie de passer au modulaire ? Ajoutez le châssis CH60601520, vendu séparément, pour obtenir 4 rangées de 26 modules.

Spécifications constructeur

La GN606020 est caractérisée ainsi par le constructeur :

• Poids : 22,4 kg
• Charges admissibles : 275 kg pour le coffret, 250 kg pour la plaque, 25 kg pour la porte
• Fermeture : deux serrures à un point, double panneton 5 mm
• Températures de service admises : -25 °C à +60 °C
• Tension maximale : 1000 V CA, 1500 V CC
• Directive basse tension 2014/35/EU ; IEC 62208 ; IEC 61439-1 ; certificat UL508A
• Contenu : coffret, plaque non montée et sachet d'accessoires

Une variante à porte transparente

Si l'état de vos appareils doit rester visible, le modèle transparent 600x600x250 reprend la façade de 600 x 600 mm.

Les arguments qui comptent

Grande plaque fournie, tôle de 1,5 mm, pose sur socle possible et châssis 26 modules : la GN606020 couvre les tableaux étendus avec une profondeur maîtrisée. Elle compte parmi nos armoires électriques pour l'industrie.
