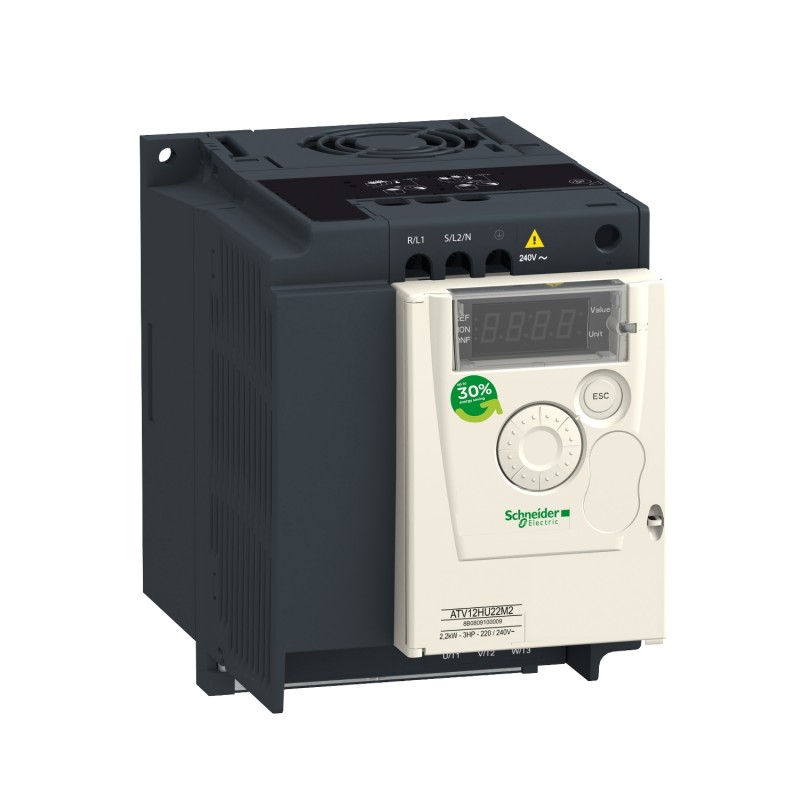

ATV12HU15M2 Variateur de vitesse pour moteur tri 1.5kW - Alimentation mono 220V - Altivar ATV12 Schneider
Réf. fabricant : ATV12HU15M2
EAN-13 : 3606480071096
Réf. AE : SCHATV12HU15M2
Variateur de fréquence Mono Tri Schneider Altivar ATV12HU15M2 pour moteur triphasé 1,5kW
Ce variateur de vitesse Schneider Altivar ATV12 à alimentation monophasé 220V/230V permet le démarrage d'un moteur électrique triphasé 220/380V couplé en ? (Triangle). Pensez à bien vérifier le barrettage dans la boite à borne du moteur, cela ne fonctionne que sur les moteurs tri 220/380V et pas sur les moteurs tri 400/700V.
Ce variateur Schneider permet donc de faire fonctionner le moteur d'une machine triphasé sur n'importe quelle prise de courant domestique de votre maison.
La référence Schneider ATV12HU15M2 est conçue pour un moteur de puissance 1,5kW soit 2CV.
Il possède un panneau de contrôle en façade incluant un potentiomètre permettant d'ajuster la fréquence et donc la vitesse de rotation de l'arbre du moteur.
ATTENTION, veillez à ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contactez pour plus d'infos sur le câblage).
Le variateur de vitesse Altivar inclue une protection thermique, vous n'avez donc pas besoin de disjoncteur moteur, il faudra cependant prévoir d'ajuster cette protection thermique à l'ampérage inscrit sur la plaque signalétique du moteur.
Il faudra cependant prévoir un disjoncteur bipolaire Courbe D de calibre 6A en amont du variateur et un différentiel de Type A, B, Asi, Ahi ou F.
Le Variateur de fréquence Mono Tri 1,5kW Schneider ATV12HU15M2 en bref:
- Alimentation 220V monophasé
- Sortie triphasé 220V
- Puissance de moteur 1,5kW soit 2CV
- Courant nominal de sortie 7,5A
- Filtre CEM C3 Intégré
- Communication Modbus
- Étanchéité IP20 (prévoir une installation dans un coffret étanche)
- Surcharge temporaire autorisée 150 à 170%
- Manuel d'utilisation en français
- Montage sur Plaque de montage
Questions et réponses
Principales Gamme de produits
Altivar 12
Type de produit ou équipement Variateur de vitesse
Destination du produit Moteurs asynchrones
Application spécifique du produit Machine simple
Variante de construction Avec dissipateur thermique
Nom de composant ATV12
Quantité du lot Lot de 1
filtre CEM Intégré
ventilateur intégré Avec
Nombre de phases réseau Monophasé
[Us] tension d'alimentation 200…240 V - 15...10 %
puissance moteur kW 1,5 kW
puissance moteur hp 2 hp
Protocole de communication Modbus
courant de ligne 17,8 A à 200 V14,9 A à 240 V
gamme de vitesse 1…20
surcouple transitoire 150…170 % du couple nominal du moteur en fonction du calibre du variateur et du type de moteur
profil de commande pour moteur asynchrone Contrôle vectoriel du flux de courant sans capteurRapport quadratique tension/fréquenceRapport tension/fréquence (V/f)
degré de protection IP IP20 sans obturateur sur la partie supérieure
Pression acoustique 45 dB
Complémentaires Fréquence d'alimentation 50/60 Hz +/- 5 %
type de connecteur 1 RJ45 (sur face avant) pour Modbus
interface physique 2-fils RS 485 pour Modbus
trame de transmission RTU pour Modbus
vitesse de transmission 4800 bit/s9600 bit/s19200 bit/s38400 bit/s
nombre d'adresses 1…247 pour Modbus
service communication Lire les registres de maintien (03) 29 motsÉcriture de registre simple (06) 29 motsÉcrire les registres multiples (16) 27 motsLire/écrire les registres multiples (23) 4/4 motsIdentification du périphérique de lecture (43)
courant de court-circuit présumé de ligne 1 kA
courant de sortie permanent 7,5 A à 4 kHz
courant transitoire maximum 11,2 A pour 60 s
fréquence de sortie du variateur de vitesse 0,5…400 Hz
fréquence de découpage nominale 4 kHz
fréquence de commutation 2...16 kHz réglable4...16 kHz avec
couple de freinage Jusqu'à 70 % du couple nominal du moteur sans résistance de freinage
compensation de glissement du moteur RéglablePrédéfini à l'usine
tension de sortie 200 à 240 V 3 phases
raccordement électrique Bornier, capacité de serrage: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC)
Couple de serrage 1,2 N.m
Isolement Électrique entre alimentation et contrôle
alimentation Alimentation interne pour le potentiomètre de référence: 5 V CC (4,75…5,25 V), <10 mA, type de protection: protection contre les surcharges et courts-circuitsAlimentation interne pour entrées logiques: 24 V CC (20,4…28,8 V), <100 mA, type de protection: protection contre les surcharges et courts-circuits
Nombre d'entrées analogiques 1
type d'entrée analogique Courant configurable AI1 0...20 mA 250 OhmTension configurable AI1 0...10 V 30 kOhmTension configurable AI1 0...5 V 30 kOhm
nombre d'entrées numériques 4
type d'entrée numérique Programmable LI1...LI4 24 V 18...30 V
logique d'entrée numérique Logique négative (sink), > 16 V (état 0), < 10 V (état 1), impédance d'entrée 3,5 kOhmLogique positive (source), 0…< 5 V (état 0), > 11 V (état 1)
durée d'échantillonnage 20 ms, tolérance +/- 1 ms pour entrée logique10 ms pour entrée analogique
erreur de linéarité +/- 0,3 % de la valeur maximale pour entrée analogique
Nombre de sorties analogiques 1
type de sortie analogique AO1 tension configurable par logiciel: 0...10 V, impédance: 470 Ohm, résolution 8 bitsAO1 courant configurable par logiciel: 0...20 mA, impédance: 800 Ohm, résolution 8 bits
nombre sorties numériques 2
type de sortie numérique Sortie numérique LO+, LO-Sortie de relais protégée R1A, R1B, R1C 1 F/O
courant commuté minimum 5 mA à 24 V CC pour relais logique
courant commuté maximum 2 A 250 V AC inductive cos phi = 0,4 L/R = 7 ms relais logique2 A 30 V CC inductive cos phi = 0,4 L/R = 7 ms relais logique3 A 250 V AC résistive cos phi = 1 L/R = 0 ms relais logique4 A 30 V CC résistive cos phi = 1 L/R = 0 ms relais logique
rampes d'accélération et décélération USLinéaire de 0 à 999,9 s
freinage d'arrêt 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm², <30 s
type de protection Surtension d'alimentation électriqueSous-tension d'alimentation électriqueSurintensité entre phases de sortie et terreProtection surchauffeCourt-circuit entre les phases du moteurContre la perte de phase d'entrée en triphaséProtection thermique du moteur via le variateur par calcul continu de I²t
résolution en fréquence Entrée analogique: convertisseur A/N, 10 bitsUnité d'affichage: 0,1 Hz
constante de temps 20 ms +/- 1 ms pour le changement de référence
Marquage CE
Position de montage Vertical +/- 10 degrés
Hauteur 142 mm
Largeur 105 mm
Profondeur 156,2 mm
Poids du produit 1,4 kg
Fonctionnalité Basique
application spécifique Équipement commercial
Variable speed drive application selection Mélangeur Équipement commercialAutre application Équipement commercialÉtirage Textile
type de démarreur de moteur Variateur de vitesse
- Type de produit :
- Variateur de fréquence Mono Tri
- Gamme :
- Altivar 12 - ATV12
- Famille :
- Altivar
- Tension en sortie :
- 220V triphasé - 230V triphasé
- Tension d'alimentation :
- 220V - 230V
- Étanchéité :
- IP20 (montage en coffret)
- Garantie :
- 18 mois
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus
- Calibre de contacteur recommandé :
- 18A
- Calibre de disjoncteur recommandé :
- 6A
- Courant de sortie nominal :
- 7,5A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C3 Intégré
- Fonction de sécurité STO :
- Non
- Puissance en CV :
- 2CV
- Puissance en kW :
- 1,5kW
- Surcharge temporaire tolérée :
- 150 à 170%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
