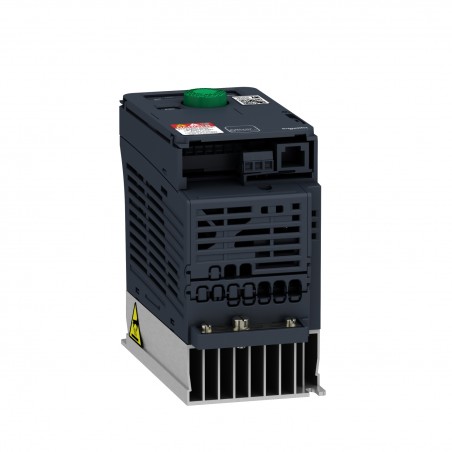

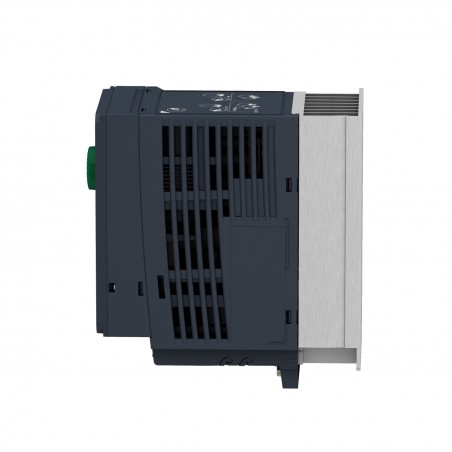

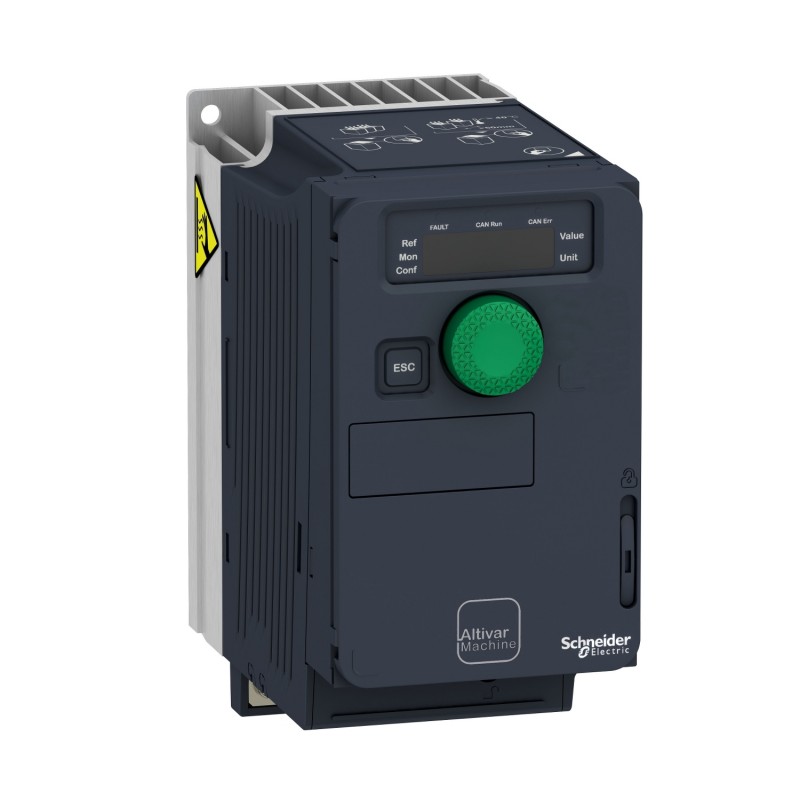

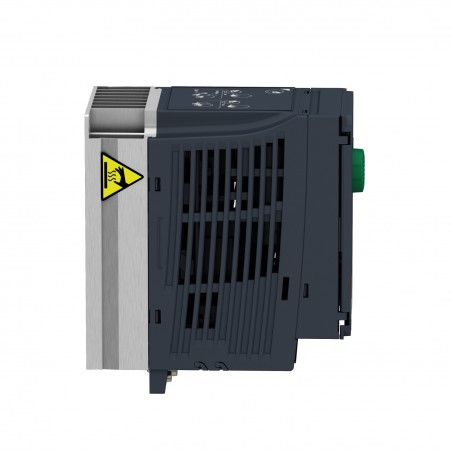

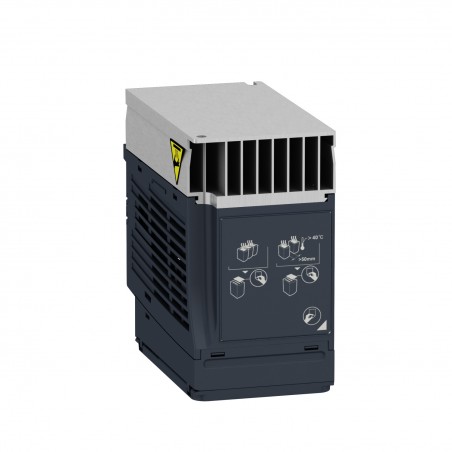

ATV320U06M2C Variateur de vitesse pour moteur triphasé 0.55 kW - CEM - Alimentation 220V - Altivar ATV320 Schneider
229,17 € HT
Réf. fabricant : ATV320U06M2C
EAN-13 : 3606480966538
Réf. AE : SCHATV320U06M2C
Variateur de fréquence monophasé Schneider Altivar Machine ATV320U06M2C pour moteur triphasé 0,55kW
Ce variateur de vitesse Schneider Altivar 320 - ATV320 à alimentation 220V monophasé pour moteur électrique triphasé
Ce variateur 220V monophasé/230V monophasé Schneider permet donc de faire varier la vitesse d'un moteur électrique triphasé exclusivement.
La référence ATV320U06M2C est conçue pour un moteur de puissance 0,55kW soit 0,75CV.
Il possède un panneau de contrôle en façade incluant un potentiomètre permettant d'ajuster la fréquence et donc la vitesse de rotation du moteur.
ATTENTION, veillez à ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contactez pour plus d'infos sur le câblage).
Le variateur de vitesse ATV320U11M2C inclue une protection thermique, vous n'avez donc pas besoin de disjoncteur moteur, il faudra cependant prévoir d'ajuster cette protection thermique à l'ampérage inscrit sur la plaque signalétique du moteur.
Il faudra cependant prévoir un disjoncteur bipolaire Courbe D de calibre 6A en amont du variateur et un différentiel de Type A, B, Asi, Ahi ou F.
Le variateur monophasé 0,55kW Schneider ATV320U06M2C en bref:
- Alimentation 220V monophasé
- Sortie 380V triphasé
- Puissance de moteur 0,55kW soit 0,75CV
- Courant nominal de sortie 3,7A
- Filtre CEM C2 Intégré
- Communication Modbus série/CANopen
- Étanchéité IP20 (prévoir une installation dans un coffret étanche)
- Surcharge temporaire autorisée 170 à 200%
- Manuel d'utilisation en français
- Montage sur Plaque de montage
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Altivar Machine ATV320
Type de produit ou équipement
Variateur de vitesse
Application spécifique du produit
Machines complexes
Variante
Version standard
format du lecteur
Compact
Mode d'installation
Montage au mur
Protocole de communication
Modbus sérieCANopen
carte d’options
Module de communication, CANopenModule de communication, EtherCATModule de communication, Profibus DP V1Module de communication, ProfinetModule de communication, Ethernet PowerlinkModule de communication, Ethernet IPModule de communication, DeviceNet
[Us] tension d'alimentation
200…240 V - 15...10 %
courant de sortie nominal
3,7 A
puissance moteur kW
0,55 kW pour surcharge importante
filtre CEM
Filtre intégré CEM Classe C2
degré de protection IP
IP20
Complémentaires nombre d'entrées numériques
7
type d'entrée numérique
STO suppression sûre du couple, 24 V DC, impédance: 1,5 kOhmDI1…DI6 entrées logiques, 24 V DC (30 V)DI5 programmable comme entrée en train d'impulsions: 0…30 kHz, 24 V DC (30 V)
type d'entrée numérique
Logique positive (source)Logique négative (sink)
nombre sorties numériques
3
type de sortie numérique
Collecteur ouvert DQ+ 0…1 kHz 30 V CC 100 mACollecteur ouvert DQ- 0…1 kHz 30 V CC 100 mA
Nombre d'entrées analogiques
3
type d'entrée analogique
AI1 tension: 0...10 V CC, impédance: 30 kOhm, résolution 10 bitsAI2 tension différentielle bipolaire: +/- 10 V CC, impédance: 30 kOhm, résolution 10 bitsAI3 courant: 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance: 250 Ohm, résolution 10 bits
Nombre de sorties analogiques
1
type de sortie analogique
Courant configurable par logiciel AQ1: 0...20 mA impedance 800 Ohm, résolution 10 bitsTension configurable par logiciel AQ1: 0...10 V CC impedance 470 Ohm, résolution 10 bits
type de sortie relais
Relais configurable R1A 1 "F" durabilité électrique 100000 cycleRelais configurable R1B 1 "O" durabilité électrique 100000 cycleRelais configurable R1CRelais configurable R2A 1 "F" durabilité électrique 100000 cycleRelais configurable R2C
courant commuté maximum
Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 250 V ACSortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 30 V CCSortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V ACSortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CCSortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 250 V ACSortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 30 V CC
courant commuté minimum
Sortie relais R1A, R1B, R1C, R2A, R2C: 5 mA à 24 V CC
méthode d'accès
Esclave CANopen
4 quadrant operation possible
Vrai
profil de commande pour moteur asynchrone
Rapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergieRapport tension/fréquence, 2 points
profil contrôle moteur synchrone
Contrôle vectoriel sans capteur
fréquence de sortie maximale
0,599 kHz
surcouple transitoire
170…200 % du couple nominal du moteur
rampes d'accélération et décélération
LinéaireUSCUSCommutation de rampeAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injection
compensation de glissement du moteur
Automatique quelque soit la chargeRéglable 0…300 %Not available in voltage/frequency ratio (2 or 5 points)
fréquence de commutation
2...16 kHz réglable4...16 kHz avec
fréquence de découpage nominale
4 kHz
freinage d'arrêt
4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
brake chopper integrated
Vrai
courant de ligne
7,8 A à 200 V (surcharge importante)6,6 A à 240 V (surcharge importante)
Courant maximum actuel en entrée par phase
7,8 A
maximum output voltage
240 V
puissance apparente
1,6 kVA à 240 V (surcharge importante)
Fréquence du réseau
50...60 Hz
relative symmetric network frequency tolerance
5 %
courant de court-circuit présumé de ligne
1 kA
base load current at high overload
1,5 A
puissance dissipée en W
Refroidissement naturel: 33,0 W à 200 V, fréquence de commutation 4 kHz
with safety function Safely Limited Speed (SLS)
Vrai
with safety function Safe brake management (SBC/SBT)
False
with safety function Safe Operating Stop (SOS)
False
with safety function Safe Position (SP)
False
with safety function Safe programmable logic
False
with safety function Safe Speed Monitor (SSM)
False
with safety function Safe Stop 1 (SS1)
Vrai
with sft fct Safe Stop 2 (SS2)
False
with safety function Safe torque off (STO)
Vrai
with safety function Safely Limited Position (SLP)
False
with safety function Safe Direction (SDI)
False
type de protection
Coupures de phase en entrée: variateurSurintensité entre phases de sortie et terre: variateurProtection surchauffe: variateurCourt-circuit entre les phases du moteur: variateurProtection thermique: variateur
Largeur
72,0 mm
Hauteur
143,0 mm
Profondeur
138,0 mm
Poids du produit
1,1 kg
- Type de produit :
- Variateur de fréquence monophasé
- Gamme :
- Altivar 320 - ATV320
- Famille :
- Altivar
- Tension en sortie :
- 220V monophasé - 230V monophasé
- Tension d'alimentation :
- 220V - 230V
- Étanchéité :
- IP20 (montage en coffret)
- Garantie :
- 18 mois
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus série - CANopen
- Calibre de contacteur recommandé :
- 9A
- Calibre de disjoncteur recommandé :
- 4A
- Courant de sortie nominal :
- 3,7A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C2 Intégré
- Fonction de sécurité STO :
- Oui
- Puissance en CV :
- 0,75CV
- Puissance en kW :
- 0,55kW
- Surcharge temporaire tolérée :
- 170 à 200%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
