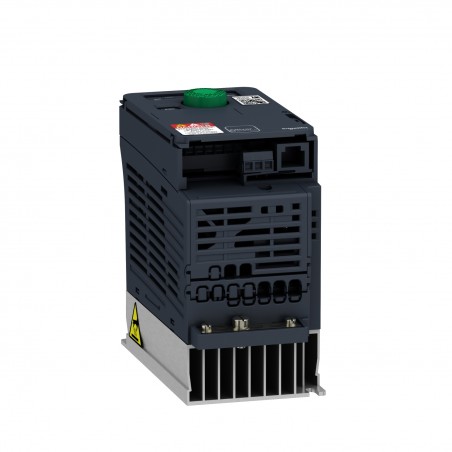

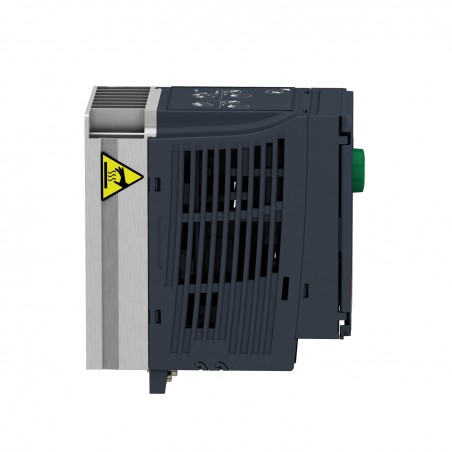

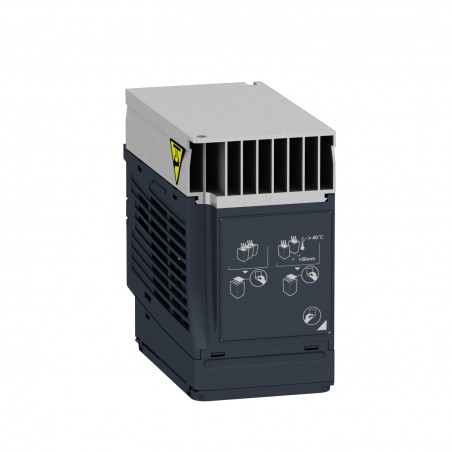

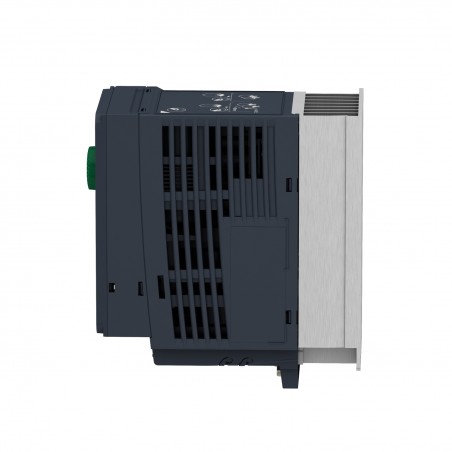

ATV320U07M2C Variateur de vitesse pour moteur triphasé 0.75 kW - CEM - Alimentation 220V - Altivar ATV320 Schneider
Variateur de fréquence monophasé Schneider Altivar Machine ATV320U07M2C pour moteur triphasé 0,75kW
Ce variateur de vitesse Schneider Altivar 320 - ATV320 à alimentation 220V monophasé pour moteur électrique triphasé
Ce variateur 220V monophasé/230V monophasé Schneider permet donc de faire varier la vitesse d'un moteur électrique triphasé exclusivement.
La référence ATV320U07M2C est conçue pour un moteur de puissance 0,75kW soit 1CV.

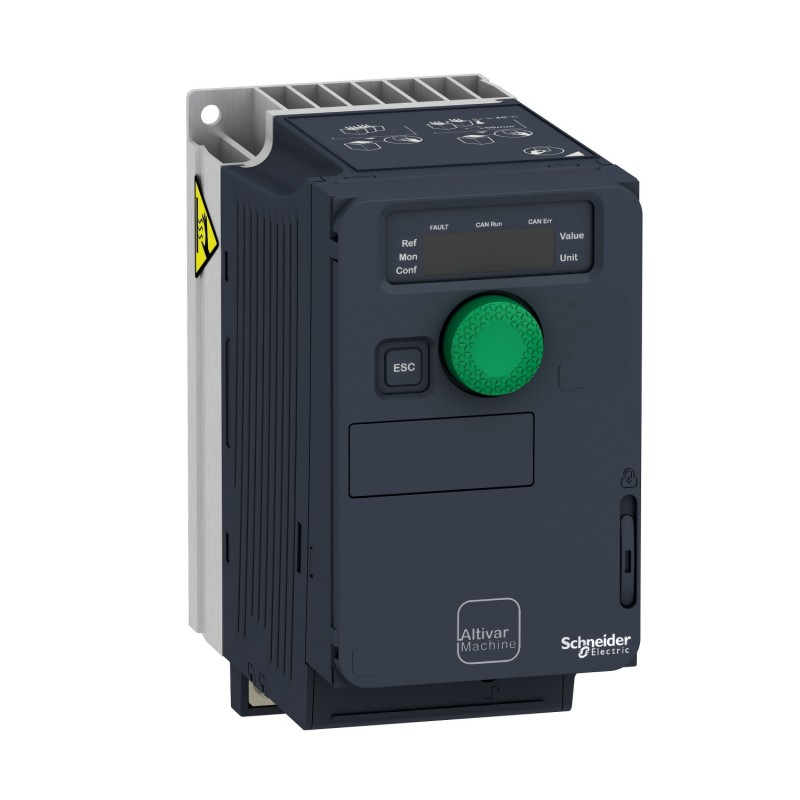

Il possède un panneau de contrôle en façade incluant un potentiomètre permettant d'ajuster la fréquence et donc la vitesse de rotation du moteur.
ATTENTION, veillez à ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contactez pour plus d'infos sur le câblage).
Le variateur de vitesse ATV320U07M2C inclue une protection thermique, vous n'avez donc pas besoin de disjoncteur moteur, il faudra cependant prévoir d'ajuster cette protection thermique à l'ampérage inscrit sur la plaque signalétique du moteur.
Il faudra cependant prévoir un disjoncteur bipolaire Courbe D de calibre 4A en amont du variateur et un différentiel de Type A, B, Asi, Ahi ou F.
Le variateur monophasé 0,75kW Schneider ATV320U07M2C en bref:
- alimentation 220V monophasé
- Sortie 380V triphasé/230V monophasé
- Puissance de moteur 0,75kW soit 1CV
- Courant nominal de sortie 4,8A
- Filtre CEM C2 Intégré
- Communication Modbus série/CANopen
- Étanchéité IP20 (prévoir une installation dans un coffret étanche)
- Surcharge temporaire autorisée 170 à 200%
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Type de produit ou équipement
Application spécifique du produit
Variante
format du lecteur
Mode d'installation
Protocole de communication
carte d’options
[Us] tension d'alimentation
courant de sortie nominal
puissance moteur kW
filtre CEM
degré de protection IP
Complémentaires nombre d'entrées numériques
type d'entrée numérique
type d'entrée numérique
nombre sorties numériques
type de sortie numérique
Nombre d'entrées analogiques
type d'entrée analogique
Nombre de sorties analogiques
type de sortie analogique
type de sortie relais
courant commuté maximum
courant commuté minimum
méthode d'accès
4 quadrant operation possible
profil de commande pour moteur asynchrone
profil contrôle moteur synchrone
fréquence de sortie maximale
surcouple transitoire
rampes d'accélération et décélération
compensation de glissement du moteur
fréquence de commutation
fréquence de découpage nominale
freinage d'arrêt
brake chopper integrated
courant de ligne
Courant maximum actuel en entrée par phase
maximum output voltage
puissance apparente
Fréquence du réseau
relative symmetric network frequency tolerance
courant de court-circuit présumé de ligne
base load current at high overload
puissance dissipée en W
with safety function Safely Limited Speed (SLS)
with safety function Safe brake management (SBC/SBT)
with safety function Safe Operating Stop (SOS)
with safety function Safe Position (SP)
with safety function Safe programmable logic
with safety function Safe Speed Monitor (SSM)
with safety function Safe Stop 1 (SS1)
with sft fct Safe Stop 2 (SS2)
with safety function Safe torque off (STO)
with safety function Safely Limited Position (SLP)
with safety function Safe Direction (SDI)
type de protection
Largeur
Hauteur
Profondeur
Poids du produit
- Type de produit :
- Variateur de fréquence monophasé
- Gamme :
- Altivar 320 - ATV320
- Famille :
- Altivar
- Tension en sortie :
- 220V monophasé - 230V monophasé
- Tension d'alimentation :
- 220V - 230V
- Étanchéité :
- IP20 (montage en coffret)
- Garantie :
- 18 mois
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus série - CANopen
- Calibre de contacteur recommandé :
- 12A
- Calibre de disjoncteur recommandé :
- 4A
- Courant de sortie nominal :
- 4,8A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C2 Intégré
- Fonction de sécurité STO :
- Oui
- Puissance en CV :
- 1CV
- Puissance en kW :
- 0,75kW
- Surcharge temporaire tolérée :
- 170 à 200%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
