Variateur de fréquence triphasé IMO SD1-5.5A-43 pour moteur Triphasé 2,2kW

Ce variateur de fréquence IMO SD1 à alimentation triphasé 380V permet la variation de vitesse ou le démarrage progressif d'un moteur électrique asynchrone triphasé. Pensez à bien vérifier le couplage dans la boite à borne de votre moteur, sur les moteurs triphasé 230/380V le couplage devra être en étoile et sur les moteurs tri 400/700V le couplage devra être en triangle.

La référence SD155A43 est conçue pour un moteur de puissance 2,2kW soit 3CV.

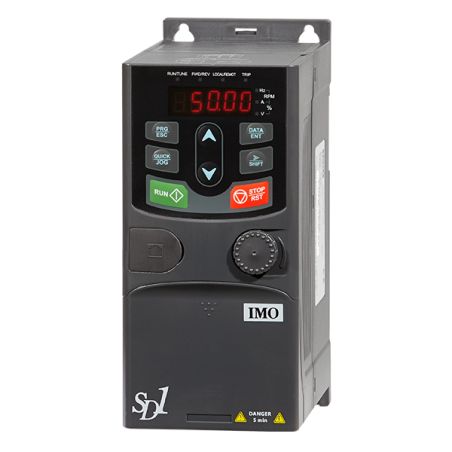

Il possède en façade un panneau de commande amovible incluant un potentiomètre permettant la variation de la fréquence et donc de la vitesse du moteur.
ATTENTION, assurez vous de ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de commande permet également d'inverser le sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contactez pour plus d'infos sur le câblage).

Le variateur de vitesse SD1 380V triphasé/400V triphasé inclue une protection thermique, vous n'avez donc pas besoin de disjoncteur de protection moteur, il faudra cependant prévoir d'ajuster cette protection thermique à l'ampérage inscrit sur la plaque signalétique du moteur.
Il faudra cependant prévoir un disjoncteur Courbe D bipolaire de calibre 6A en amont du variateur et un différentiel de Type A, B, Asi, Ahi ou F.

Le variateur triphasé 2,2kW IMO SD155A43 en bref:

• Alimentation 380V/400V triphasé
• Sortie 380V triphasé/400V triphasé
• Puissance de moteur 2,2kW soit 3CV
• Courant nominal de sortie 5,5A
• Sécurité STO (Safe Torque Off) incluse
• Communication Modbus RTU / RS485
• Étanchéité IP20 (prévoir une installation dans un coffret étanche)
• Surcharge temporaire autorisée 150%
• Manuel d'utilisation en français (à demander par email)
• Montage sur rail DIN
