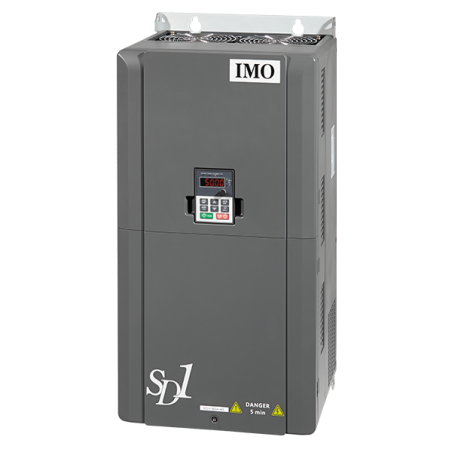

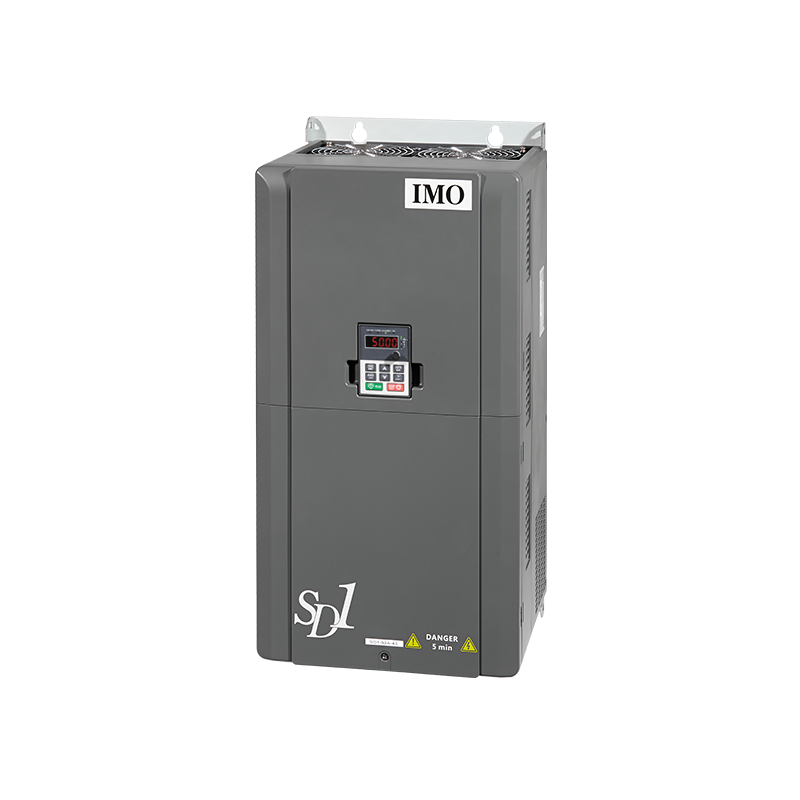

SD1-115A-43 Variateur de fréquence triphasé pour moteur tri 55kW - Alimentation & Sortie tension 380V - IMO SD1
2,340.00 HT
Réf. fabricant : SD1115A43
EAN-13 : 5056207461118
Réf. AE : IMOSD1115A43
Variateur de fréquence triphasé IMO SD1-115A-43 pour moteur Triphasé 55kW
Ce variateur de fréquence IMO SD1 à alimentation triphasé 380V permet la variation de vitesse ou le démarrage progressif d'un moteur électrique asynchrone triphasé. Pensez à bien vérifier le couplage dans la boite à borne de votre moteur, sur les moteurs triphasé 230/380V le couplage devra être en étoile et sur les moteurs tri 400/700V le couplage devra être en triangle.
La référence SD1115A43 est conçue pour un moteur de puissance 55kW soit 75CV.
Il possède en façade un panneau de commande non amovible incluant un potentiomètre permettant la variation de la fréquence et donc de la vitesse du moteur.
ATTENTION, assurez vous de ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de commande permet également d'inverser le sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contacter pour plus d'infos sur le câblage).
Le variateur de vitesse SD1 Triphasé intègre une protection thermique. Vous n'avez donc pas besoin d'un disjoncteur de protection moteur. Cependant, il sera nécessaire d'ajuster cette protection thermique en fonction de l'ampérage indiqué sur la plaque signalétique du moteur.
Vous devrez également prévoir un disjoncteur bipolaire Courbe D d'un calibre de 125A en amont du variateur, ainsi qu'un interrupteur différentiel de Type A, B, Asi, Ahi ou F.
Le variateur triphasé 55kW IMO SD1115A43 en bref:
- Alimentation 380V/400V Triphasé
- Sortie 380V triphasé
- Puissance de moteur : 55kW soit 75CV
- Courant nominal de sortie 115A
- Sécurité STO (Safe Torque Off) incluse
- Communication Modbus RTU / RS485
- Étanchéité IP20 (prévoir une installation dans un coffret étanche)
- Surcharge temporaire autorisée : 150%
- Manuel d'utilisation en français (à demander par email)
- Montage sur plaque de montage
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Type de produit :
- Variateur de fréquence triphasé
- Gamme :
- SD1 triphasé
- Famille :
- SD1
- Tension en sortie :
- 380V triphasé - 400V triphasé
- Tension d'alimentation :
- 380V - 400V
- Étanchéité :
- IP20 (montage en coffret)
- Garantie :
- 2 ans
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus RTU / RS485
- Calibre de contacteur recommandé :
- 170A
- Calibre de disjoncteur recommandé :
- 125A
- Courant de sortie nominal :
- 115A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C3 Intégré
- Fonction de sécurité STO :
- Oui
- Puissance en CV :
- 75CV
- Puissance en kW :
- 55kW
- Surcharge temporaire tolérée :
- 150%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
