SD1-4.2A-21 Variateur de fréquence mono tri pour moteur triphasé 0.75kW - Alimentation tension 220V - IMO SD1

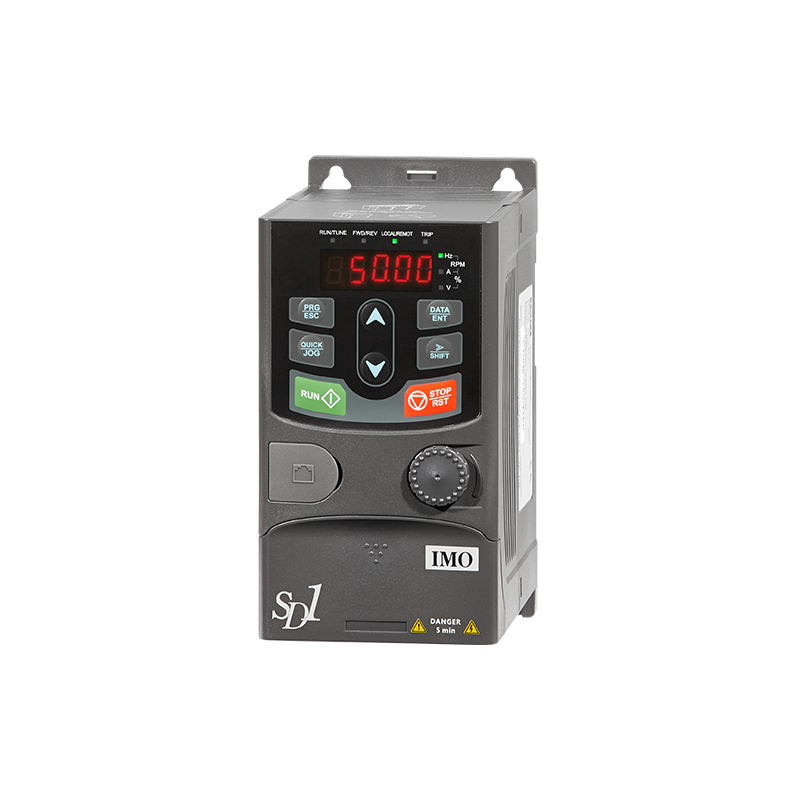

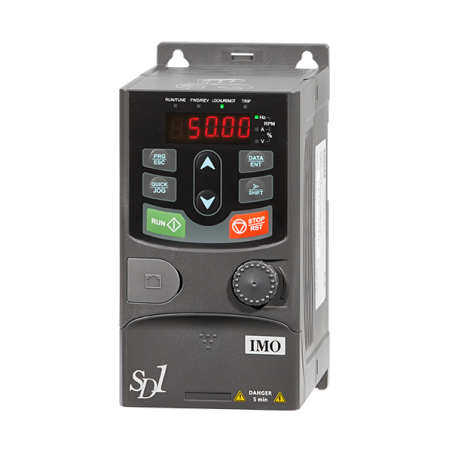

Variateur de fréquence Mono Tri IMO SD1-4.2A-21 pour moteur triphasé 0,75kW
Ce variateur de fréquence IMO SD1 à alimentation monophasé 220/230V permet le démarrage d'un moteur électrique asynchrone triphasé 220/380V avec couplage en Δ (Triangle).Pensez à bien vérifier le couplage dans la boite à borne de votre moteur, cela ne marche que sur les moteurs tri 230/380V et pas sur les moteurs tri 400/700V.
Ce variateur IMO mono tri permet donc de faire fonctionner le moteur d'une machine triphasé sur n'importe quelle prise électrique traditionnelle de votre habitation.
La référence SD142A21 est conçue pour un moteur de puissance 0,75kW soit 1CV.
Il possède en façade un panneau de commande incluant un potentiomètre permettant la variation de la fréquence et donc de la vitesse du moteur.
ATTENTION, assurez vous de ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de commande permet également d'inverser le sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contacter pour plus d'infos sur le câblage).
Le variateur de vitesse SD1 mono tri intègre une protection thermique. Vous n'avez donc pas besoin de disjoncteur de protection moteur. Cependant, il sera nécessaire d'ajuster cette protection thermique en fonction de l'ampérage indiqué sur la plaque signalétique du moteur.
Vous devrez également prévoir un disjoncteur Courbe D bipolaire d'un calibre de 6A en amont du variateur, ainsi qu'un interrupteur différentiel de Type A, B, Asi, Ahi ou F.
Le variateur mono tri 0,75kW IMO SD142A21 en bref:
- Alimentation 220V
- Sortie 220V triphasé
- Puissance de moteur 0,75kW soit 1CV
- Courant nominal de sortie 4,2A
- Sécurité STO (Safe Torque Off) incluse
- Communication Modbus RTU / RS485
- Étanchéité IP20 (prévoir une installation dans un coffret étanche)
- Surcharge temporaire autorisée 150%
- Manuel d'utilisation en français (à demander par email
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Type de produit :
- Variateur de fréquence Mono Tri
- Gamme :
- SD1 mono/tri
- Famille :
- SD1
- Tension en sortie :
- 220V triphasé - 230V triphasé
- Tension d'alimentation :
- 220V - 230V
- Étanchéité :
- IP20 (montage en coffret)
- Garantie :
- 2 ans
- Montage :
- Rail Din
- Protocole de communication :
- Modbus RTU / RS485
- Calibre de contacteur recommandé :
- 12A
- Calibre de disjoncteur recommandé :
- 6A
- Courant de sortie nominal :
- 4,2A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM en option
- Fonction de sécurité STO :
- Oui
- Puissance en CV :
- 1CV
- Puissance en kW :
- 0,75kW
- Surcharge temporaire tolérée :
- 150%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
