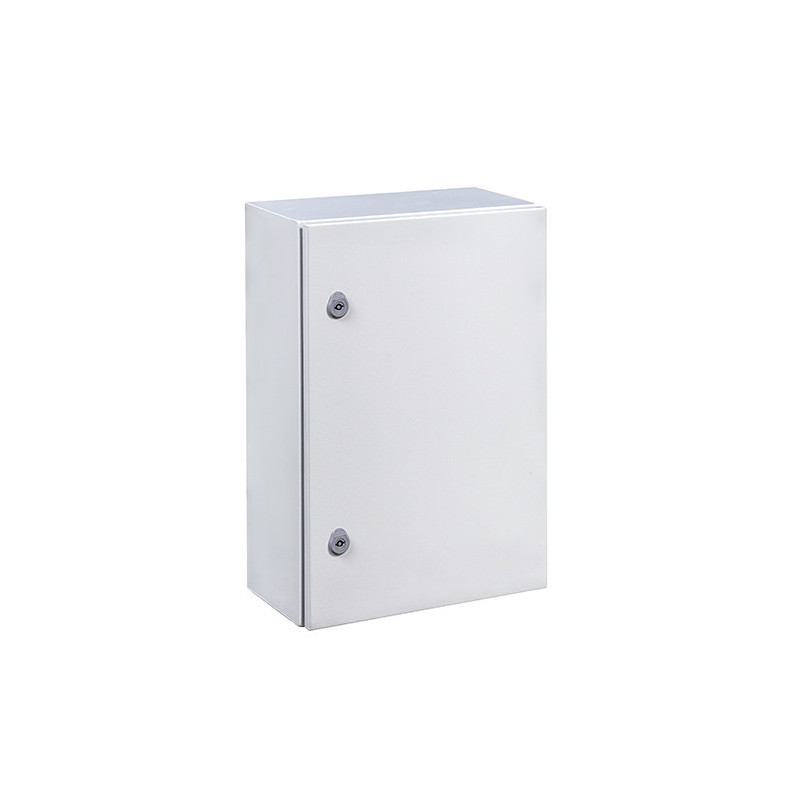

Armoire électrique en métal étanche IP66 - 800x400x200 - plaque fournie - Argenta IDE

Description détaillée

Le GN804020 d'IDE est un coffret mural de la gamme Argenta au format vertical de 800x400 mm, pour une profondeur de 200 mm. Cette silhouette étroite répond aux implantations où la largeur disponible est comptée, comme un trumeau entre deux portes ou le flanc d'une machine. Pour savoir si ce type d'enveloppe métallique étanche convient à votre local, consultez notre guide comment choisir son armoire.

La plaque de montage en acier galvanisé de 2 mm arrive montée à l'intérieur du coffret. Le corps et la porte en tôle de 1,5 mm sont peints en polyester durcie gaufrée RAL 7035, et le joint polyuréthane injecté assure l'IP66. La porte opaque et réversible est tenue par trois charnières.

Les cas d'usage les plus courants

Voici trois situations où ce gabarit étroit est apprécié :

• coffret de commande fixé sur le bâti ou le côté d'une machine ;
• boîtier de raccordement vertical sur poteau en zone abritée ;
• enveloppe pour relais et borniers dans une gaine technique.

Si la profondeur de 200 mm s'avère juste, la version en 250 mm offre un peu plus de marge.

Caractéristiques principales

• Dimensions : 800x400x200 mm (hauteur, largeur, profondeur)
• Classement : IP66, IK10
• Matière : tôle métallique 1,5 mm
• Finition et couleur : polyester durcie gaufrée, RAL 7035
• Porte : opaque, réversible, 3 charnières
• Plaque de montage : acier galvanisé 2 mm, montée d'usine
• Référence : GN804020, gamme Argenta IDE

Montage et associations possibles

Au mur, les points de fixation sont espacés de 760x360 mm. Le coffret peut aussi être installé sur pied ou sur poteau. Ce format fait partie de nos armoires électriques industrielles à porte pleine.

Une ouverture de 125x285 mm, fermée par une tôle de 2 mm, sert à l'entrée des câbles. Comme la plaque est déjà en place, pensez à percer l'entrée avant de câbler pour éviter les copeaux sur l'appareillage.

Spécifications constructeur

Les éléments suivants proviennent de la fiche constructeur :

• Verrouillage : serrure à double panneton 5 mm, 2 serrures à 1 point
• Charnières : 3
• Joint : polyuréthane, injecté
• Poids : 20,9 kg
• Charges max. : 325 kg coffret, 300 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension maximale : 1000 V CA ou 1500 V CC
• Normes : IEC 62208, IEC 61439-1, certificat UL508A, NEMA 1, 12, 4
• Contenu du colis : coffret, plaque, sachet d'accessoires

Plus de profondeur dans la même façade

La façade 800x400 se décline aussi en version plus profonde à porte pleine. Pour loger des alimentations ou des variateurs plus épais, le coffret 800x400x300 offre 100 mm de profondeur supplémentaire.

Les arguments qui comptent

Étroit, plat et livré avec sa plaque montée, le GN804020 simplifie l'installation d'un coffret de commande là où la place latérale manque. Ses trois charnières et ses deux serrures donnent une fermeture stable sur toute la hauteur.
