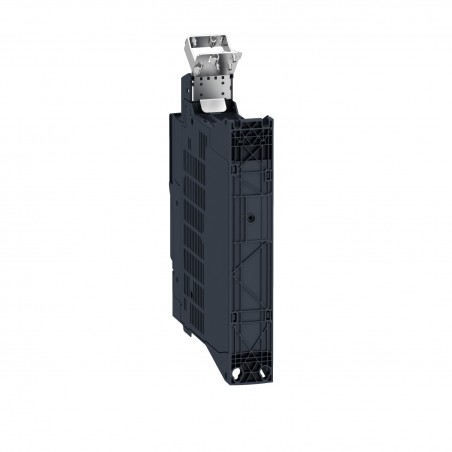

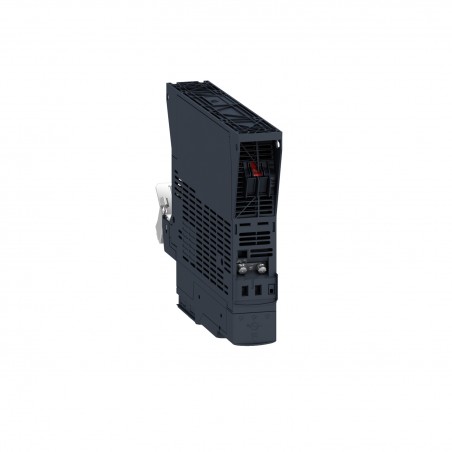

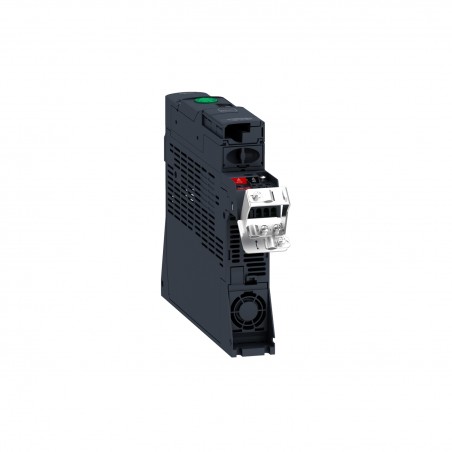

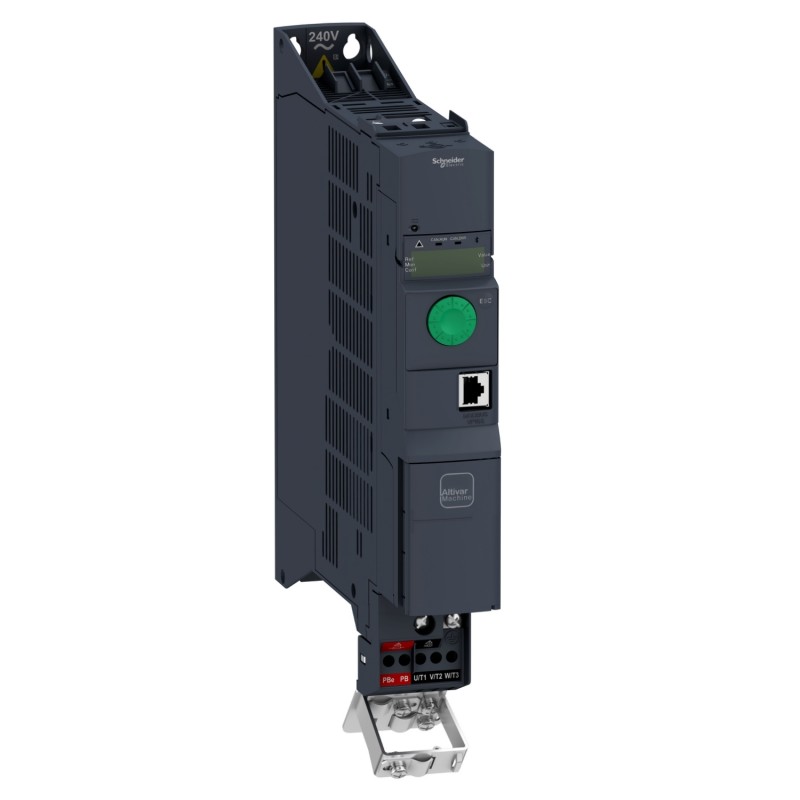

ATV320U02M2B Variateur de fréquence monophasé 0,18kW - Alimentation 220V - CEM - Format Book - Altivar ATV320 Schneider
235,00 € HT
Réf. fabricant : ATV320U02M2B
EAN-13 : 3606480966316
Réf. AE : SCHATV320U02M2B
Variateur de vitesse 220V Schneider Altivar Book ATV320U02M2B pour moteur tri 0,18kW
Ce variateur de fréquence Schneider Altivar ATV320 Book à une alimentation monophasé 220V pour moteur électrique triphasé.
Ce variateur monophasé 220V Schneider permet donc de faire varier la vitesse ou le démarrage progressif d'un moteur triphasé exclusivement.
Il possède un panneau de contrôle en façade incluant un potentiomètre permettant la variation de fréquence et donc la vitesse de rotation du moteur.
Faites attention à ne pas faire fonctionner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer.
Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contacter pour plus d'infos sur le câblage).
Le variateur de fréquence ATV320U02M2B inclut une protection thermique intégrée. En conséquence, vous n'avez pas besoin d'un disjoncteur moteur. Cependant, il est impératif d'ajuster cette protection thermique en fonction de l'ampérage indiqué sur la plaque signalétique du moteur.
Il est également nécessaire de prévoir un disjoncteur bipolaire courbe D de calibre 2A en amont du variateur, ainsi qu'un dispositif différentiel de type A, Asi ou type B.
Le variateur monophasé 0,18kW Schneider ATV320U02M2B en bref :
- Alimentation 220V monophasé
- Sortie triphasé 380V
- Puissance de moteur 0,18kW soit 0,25CV
- Courant nominal de sortie 1,5A
- Filtre CEM C2 Intégré
- Communication Modbus Série - CANopen
- Étanchéité IP20 (prévoir une installation dans un coffret étanche)
- Forte surcharge temporaire autorisée 170 à 200% du couple nominal
- Manuel d'utilisation en français
- Montage sur plaque de montage
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Ce variateur de vitesse/fréquence est conçu pour des machines industrielles et commerciales simples comme des machines d’emballage et de manutention, actionneurs mécaniques et équipements de levage. Son format Book permet de réduire l’encombrement de la machine, notamment en cas de montage dans une armoire électrique à côté d’autres dispositifs de contrôle comme des automates programmables industriels (PLC), des unités d’E/S. Sa connectivité avancée, dont CANopen et Modbus, permet de l’intégrer dans les principales architectures d’automatisme sans avoir à utiliser d’équipements réseau supplémentaires.
| Gamme de produit | Altivar Machine ATV320 |
|---|---|
| Type de produit ou équipement | Variateur de vitesse |
| Application spécifique du produit | Machines complexes |
| Variante | Version standard |
| Format du lecteur | Livre |
| Mode d'installation | Montage de l'armoire |
| Protocole de communication | Modbus série CANopen |
| Carte optionnelle | Module de communication, CANopen Module de communication, EtherCAT Module de communication, Profibus DP V1 Module de communication, Profinet Module de communication, Ethernet Powerlink Module de communication, Ethernet IP Module de communication, DeviceNet |
| [Us] tension d'alimentation | 200…240 V - 15...10 % |
| Courant de sortie nominal | 1,5 A |
| Puissance moteur kW | 0,18 kW pour surcharge importante |
| Filtre CEM | Filtre intégré CEM Classe C2 |
| Degré de protection IP | IP20 |
| Nombre d'entrées logiques | 7 |
|---|---|
| Type d'entrée logique | STO suppression sûre du couple, 24 V CC, impédance: 1,5 kOhm DI1…DI6 entrées logiques, 24 V CC (30 V) DI5 programmable comme entrée en train d'impulsions: 0…30 kHz, 24 V CC (30 V) |
| Entrée logique | Logique positive (source) Logique négative (sink) |
| Nombre de sorties logiques | 3 |
| Type de sortie logique | Collecteur ouvert DQ+ 0…1 kHz 30 V CC 100 mA Collecteur ouvert DQ- 0…1 kHz 30 V CC 100 mA |
| Nombre d'entrées analogiques | 3 |
| Type d'entrée analogique | AI1 tension : 0...10 V CC, impédance : 30 kOhm, résolution 10 bits AI2 tension différentielle bipolaire : +/- 10 V CC, impédance : 30 kOhm, résolution 10 bits AI3 courant : 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance : 250 Ohm, résolution 10 bits |
| Nombre de sorties analogiques | 1 |
| Type de sortie analogique | Courant configurable par logiciel AQ1: 0...20 mA impedance 800 Ohm, résolution 10 bits Tension configurable par logiciel AQ1: 0...10 V CC impedance 470 Ohm, résolution 10 bits |
| Type de sortie relais | Relais configurable R1A 1 "F" durabilité électrique 100000 cycle Relais configurable R1B 1 "O" durabilité électrique 100000 cycle Relais configurable R1C Relais configurable R2A 1 "F" durabilité électrique 100000 cycle Relais configurable R2A |
| Courant commuté maximum | Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 250 V CA Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 30 V CC Sortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V CA Sortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CC Sortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 250 V CA Sortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 30 V CC |
| Courant commuté minimum | Sortie relais R1A, R1B, R1C, R2A, R2C: 5 mA à 24 V CC |
| Méthode d'accès | Esclave CANopen |
| Fonctionnement 4 quadrants possible | Vrai |
| Profil de commande pour moteur asynchrone | Rapport tension/fréquence, 5 points Commande vecteur de flux sans capteur, standard Rapport tension/fréquence - Économie d'énergie, U/f quadratique Contrôle vectoriel de flux sans capteur - Economie d'énergie Rapport tension/fréquence, 2 points |
| Profil contrôle moteur synchrone | Contrôle vectoriel sans capteur |
| Surcouple transitoire | 170…200 % du couple nominal du moteur |
| Fréquence de sortie maximale | 0,599 kHz |
| Rampes d'accélération et décélération | Linéaire U S CUS Commutation de rampe Adaptation rampe accélération/décélération Accélération/décélération arrêt automatique avec injection DC |
| Compensation de glissement du moteur | Automatique quelque soit la charge Réglable 0…300 % Non disponible en rapport tension/fréquence (2 ou 5 points) |
| Fréquence de commutation | 2...16 kHz réglable 4...16 kHz avec facteur de réduction |
| Fréquence de découpage nominale | 4 kHz |
| Freinage d'arrêt | 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm² |
| Résistance de freinage intégré | Vrai |
| Courant de ligne | 3,4 A à 200 V (surcharge importante) 2,8 A à 240 V (surcharge importante) |
| Courant maximum actuel en entrée par phase | 3,4 A |
| Tension de sortie max | 240 V |
| Puissance apparente | 0,7 kVA à 240 V (surcharge importante) |
| Fréquence du réseau | 50...60 Hz |
| Tolérance de fréquence relative du réseau symétrique | 5 % |
| Courant de court-circuit présumé de ligne | 1 kA |
| Courant de charge de base en cas de surcharge élevée | 4,8 A |
| Puissance dissipée en W | Ventilateur: 19,0 W à 200 V, fréquence de commutation 4 kHz |
| Avec fonction de sécurité Safely Limited Speed (SLS) | Vrai |
| Avec fonction de sécurité Safe brake management (SBC/SBT) | Faux |
| Avec fonction de sécurité Safe Operating Stop (SOS) | Faux |
| Avec fonction de sécurité Safe Position (SP) | Faux |
| Avec fonction de sécurité Safe programmable logic | Faux |
| Avec fonction de sécurité Safe Speed Monitor (SSM) | Faux |
| Avec fonction de sécurité Safe Stop 1 (SS1) | Vrai |
| Avec fonction de sécurité Safe Stop 2 (SS2) | Faux |
| Avec fonction de sécurité Safe torque off (STO) | Vrai |
| Avec fonction de sécurité Safely Limited Position (SLP) | Faux |
| Avec fonction de sécurité Safe Direction (SDI) | Faux |
| Type de protection | Coupures de phase en entrée : variateur Surintensité entre phases de sortie et terre : variateur Protection surchauffe : variateur Court-circuit entre les phases du moteur : variateur Protection thermique : variateur |
| Largeur | 45,0 mm |
| Hauteur | 325,0 mm |
| Profondeur | 245,0 mm |
| Poids du produit | 2,4 kg |
- Type de produit :
- Variateur de fréquence monophasé
- Gamme :
- Altivar 320 - ATV320 - Book
- Famille :
- Altivar
- Tension en sortie :
- 220V monophasé - 230V monophasé
- Tension d'alimentation :
- 220V - 230V
- Étanchéité :
- IP20 (montage en coffret)
- Garantie :
- 18 mois
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus série - CANopen
- Calibre de contacteur recommandé :
- 9A
- Calibre de disjoncteur recommandé :
- 2A
- Courant de sortie nominal :
- 1,5A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C2 Intégré
- Fonction de sécurité STO :
- Oui
- Puissance en CV :
- 0,25CV
- Puissance en kW :
- 0,18kW
- Surcharge temporaire tolérée :
- 170 à 200%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
