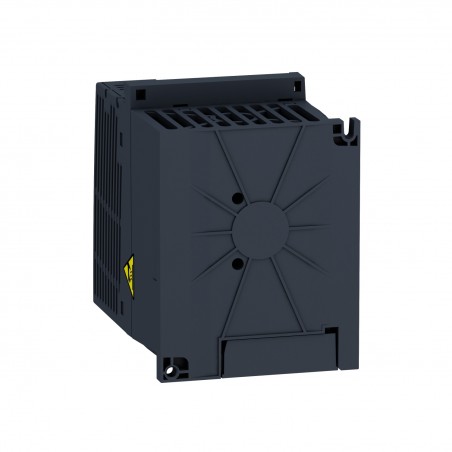

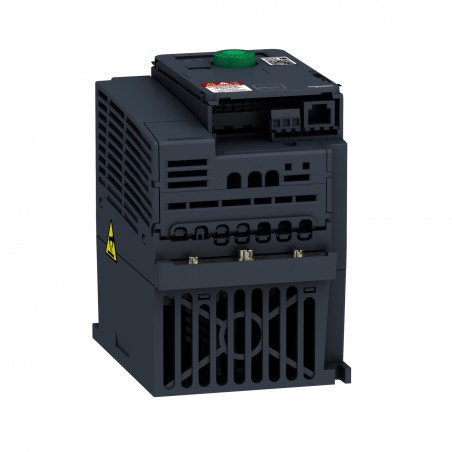

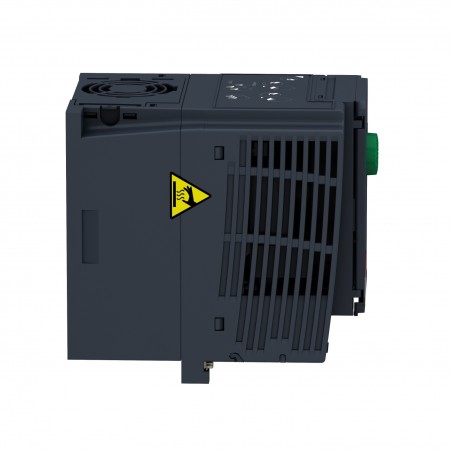

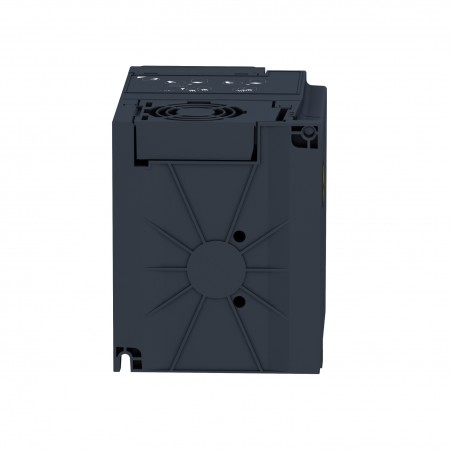

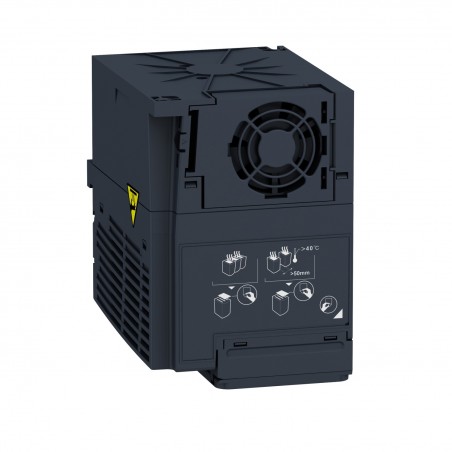

ATV320U04N4C Variateur de vitesse pour moteur triphasé 0.37kW - Entrée Sortie 380/500V - Filtre CEM - Altivar Machine Schneider

Variateur de fréquence triphasé Schneider Altivar ATV320U04N4C pour moteur triphasé 0,37kW

Le variateur de fréquence Schneider Altivar Machine ATV320 à alimentation triphasé 380V permet le démarrage d'un moteur électrique asynchrone triphasé. Pensez à bien vérifier le couplage dans la boite à borne de votre moteur, sur les moteurs triphasé 230/380V le couplage devra être en étoile et sur les moteurs tri 400/700V le couplage devra être en triangle.

La référence ATV320U04N4C est un variateur très robuste conçu pour accepter une très forte surchage au démarrage (170 à 200% du couple nominal du moteur) ce qui permet d'accepter des démarrages en charge forte.

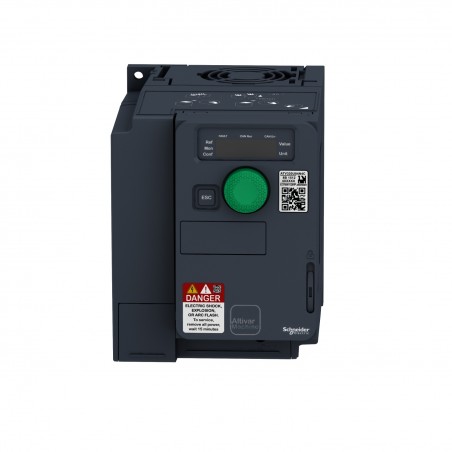

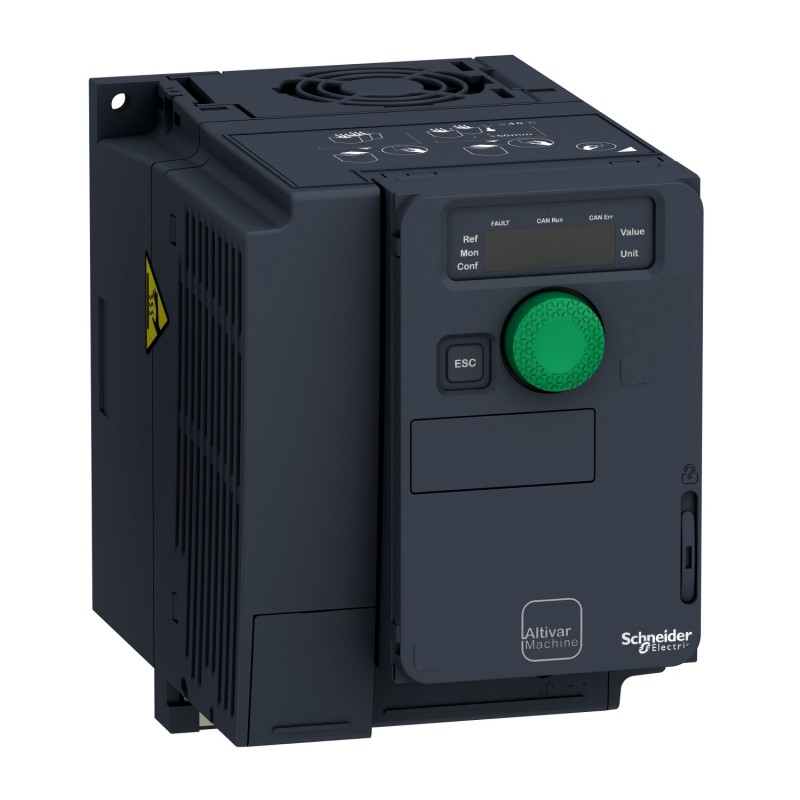

Il possède un panneau de contrôle en façade incluant un potentiomètre permettant d'ajuster la fréquence et donc la vitesse de rotation de l'arbre du moteur.

ATTENTION, veillez à ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer. Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contactez pour plus d'infos sur le câblage).

Le variateur de vitesse ATV320U04N4C inclue une protection thermique, vous n'avez donc pas besoin de disjoncteur moteur, il faudra cependant prévoir d'ajuster cette protection thermique à l'ampérage inscrit sur la plaque signalétique du moteur.

Il faudra cependant prévoir un disjoncteur triphasé courbe D de calibre 2A en amont du variateur et un différentiel de type A, Asi ou type B.

Le variateur triphasé 0,37kW Schneider ATV320U04N4C en bref:

• Alimentation 380V triphasé
• Sortie triphasé 380V
• Puissance de moteur 0,37kW soit 0,5CV
• Courant nominal de sortie 1,5A
• Filtre CEM C2 Intégré
• Communication Modbus Série - CANopen
• Étanchéité IP21 (prévoir une installation dans un coffret étanche)
• Surcharge temporaire autorisée 170 à 200%
• Manuel d'utilisation en français
• Montage sur Plaque de montage
