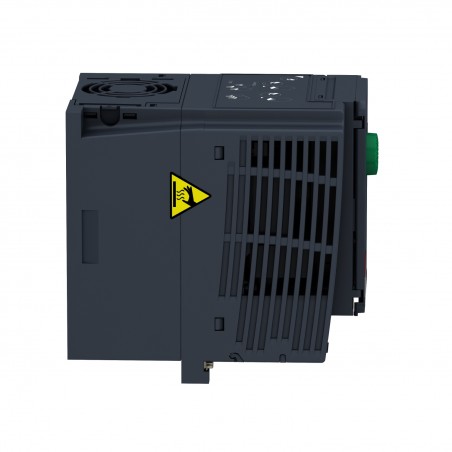

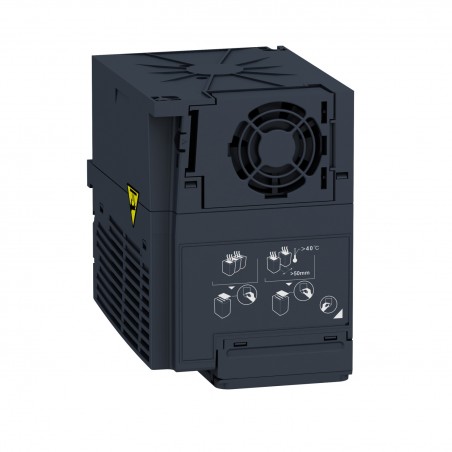

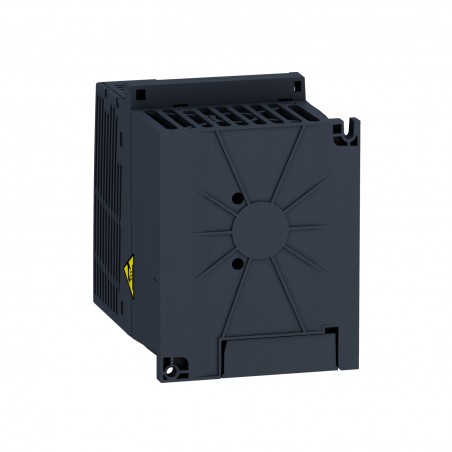

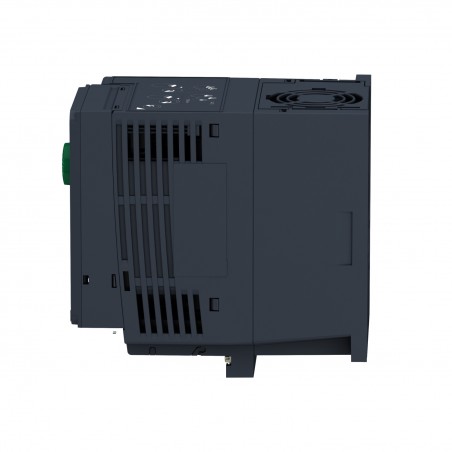

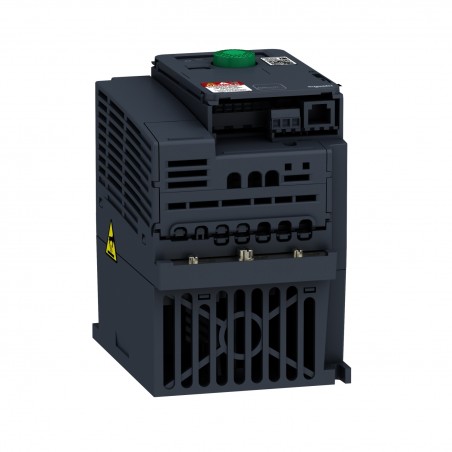

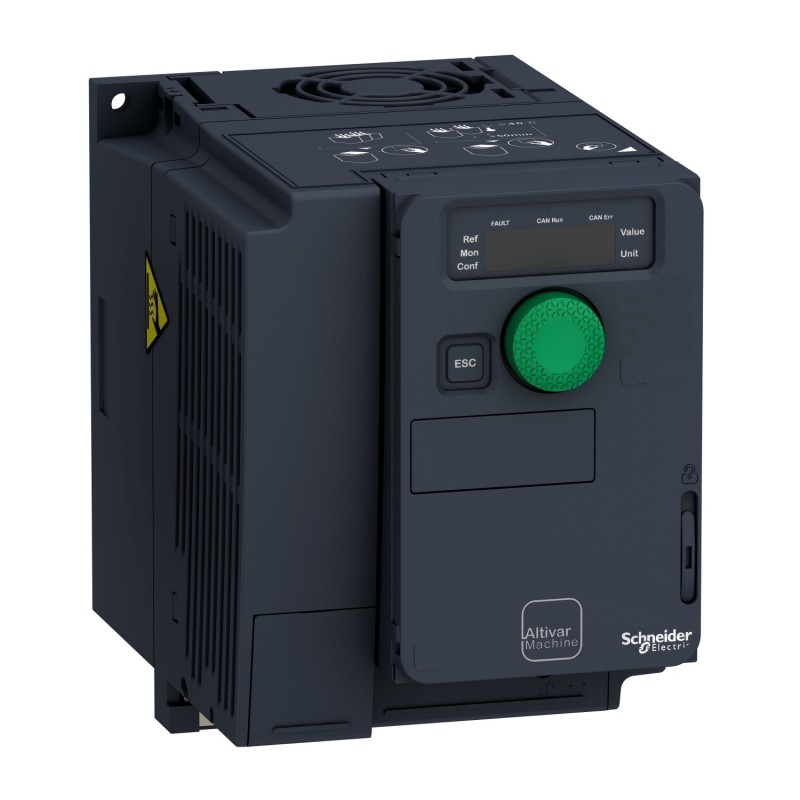

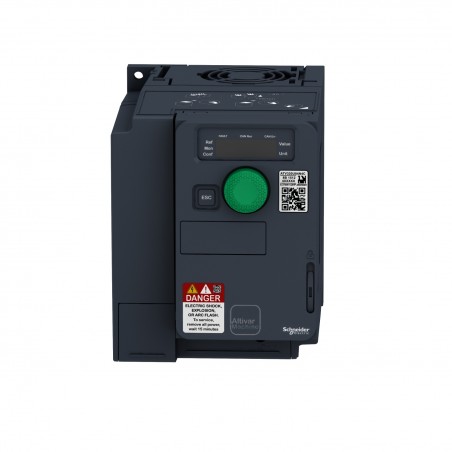

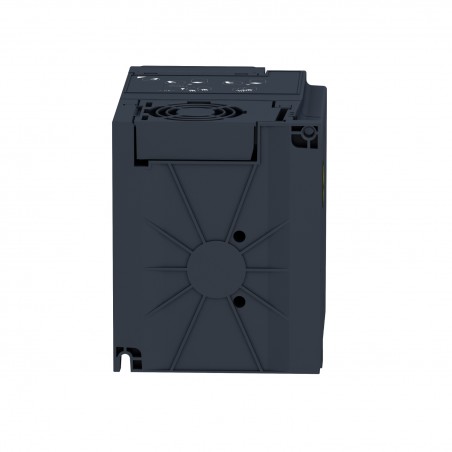

ATV320U11N4C Variateur de vitesse pour moteur triphasé 1.1kW - Entrée Sortie 380/500V - Filtre CEM - Altivar Machine Schneider
226,92 € HT
Réf. fabricant : ATV320U11N4C
EAN-13 : 3606480966743
Réf. AE : SCHATV320U11N4C
Variateur de fréquence triphasé Schneider Altivar ATV320U11N4C pour moteur triphasé 1,1kW
Le variateur de fréquence Schneider Altivar Machine ATV320 à alimentation triphasé 380V permet le démarrage d'un moteur électrique asynchrone triphasé. Pensez à bien vérifier le couplage dans la boite à borne de votre moteur, sur les moteurs triphasé 230/380V le couplage devra être en étoile et sur les moteurs tri 400/700V le couplage devra être en triangle.
La référence ATV320U11N4C est un variateur très robuste conçu pour accepter une très forte surchage au démarrage (170 à 200% du couple nominal du moteur) ce qui permet d'accepter des démarrages en charge forte.
Il possède un panneau de contrôle en façade incluant un potentiomètre permettant d'ajuster la fréquence et donc la vitesse de rotation de l'arbre du moteur.
ATTENTION, veillez à ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer. Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être déportée via un panneau de contrôle déporté (nous contactez pour plus d'infos sur le câblage).
Le variateur de vitesse ATV320U11N4C inclue une protection thermique, vous n'avez donc pas besoin de disjoncteur moteur, il faudra cependant prévoir d'ajuster cette protection thermique à l'ampérage inscrit sur la plaque signalétique du moteur.
Il faudra cependant prévoir un disjoncteur triphasé courbe D de calibre 3A en amont du variateur et un différentiel de type A, Asi ou type B.
Le variateur triphasé 1,1kW Schneider ATV320U11N4C en bref:
- Alimentation 380V triphasé
- Sortie triphasé 380V
- Puissance de moteur 1,1kW soit 1,5CV
- Courant nominal de sortie 3A
- Filtre CEM C2 Intégré
- Communication Modbus Série - CANopen
- Étanchéité IP21 (prévoir une installation dans un coffret étanche)
- Surcharge temporaire autorisée 170 à 200%
- Manuel d'utilisation en français
- Montage sur Plaque de montage
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Type de produit :
- Variateur de fréquence triphasé
- Gamme :
- Altivar 320 - ATV320
- Famille :
- Altivar
- Tension en sortie :
- 380V triphasé - 400V triphasé
- Tension d'alimentation :
- 380V - 400V
- Étanchéité :
- IP21 (montage en coffret)
- Garantie :
- 18 mois
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus série - CANopen
- Calibre de contacteur recommandé :
- 9A
- Calibre de disjoncteur recommandé :
- 3A
- Courant de sortie nominal :
- 3A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C2 Intégré
- Fonction de sécurité STO :
- Oui
- Puissance en CV :
- 1,5CV
- Puissance en kW :
- 1,1kW
- Surcharge temporaire tolérée :
- 170 à 200%
- Type de différentiel recommandé :
- Type A, B, Asi, Ahi ou F
Questions
 Sébastien GALLINEAU le 23/10/2024 |
Question : Bonjour, est-ce que le produit "Variateur de fréquence triphasé Schneider Altivar ATV320U11N4C pour moteur triphasé 1,1kW" sur votre site a bien les connecteurs pour une communication en Modbus RTU ? A priori, la doc indique bien Modbus série mais je n'ai pas trouvé comment se fait le raccordement. Sachant que je n'ai jamais commandé ce genre de variateur. Merci d'avance pour votre réponse. Bien cordialement |
Réponse : Bonjour, Le variateur ATV320U11N4C dispose d'un port de communication RJ45 permettant de raccorder : N'hésitez pas à nous contacter au 02 99 69 69 41 pour de plus amples informations, L'équipe achat-electrique.com |
|
