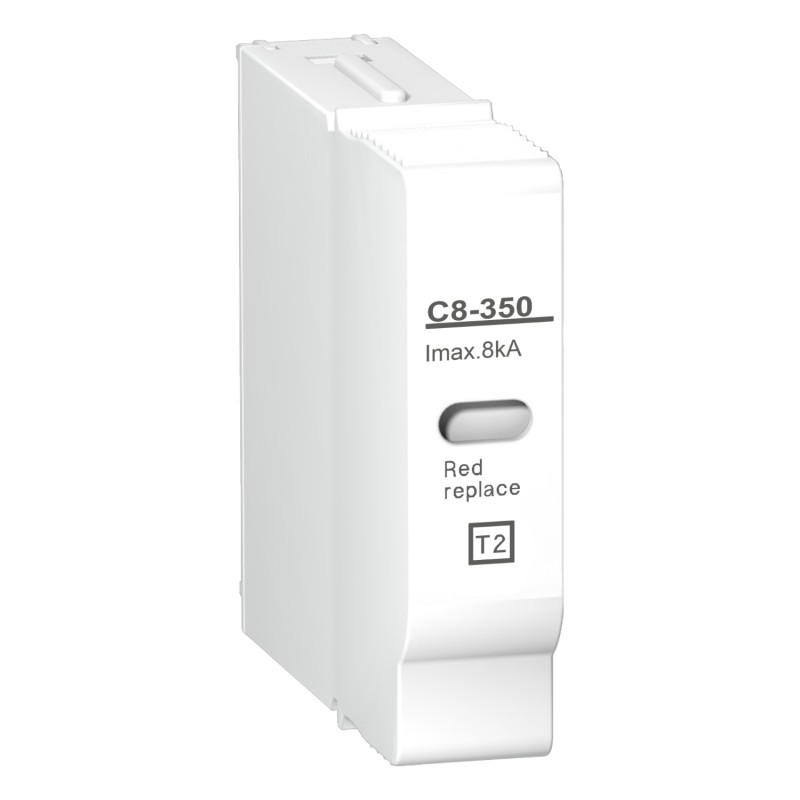

A9L16312 Cartouche pour parafoudre Schneider 8kA PRD8r A9L16298, A9L16299, A9L16300
Cartouche pour Parafoudre unipolaire Schneider A9L16312
Cette cartouche pour parafoudre 1P de Type 2 est installée en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Elle est positionnée en aval du disjoncteur de branchement.
La cartouche pour parafoudre modulaire Schneider A9L16312 est une cartouche pour parafoudre sans auto-protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Cette cartouche pour parafoudre dispose d'un courant nominal de décharge de 2,5kA . Elle dispose également d'un courant max de décharge de 8kA , Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
L'essentiel sur la cartouche pour parafoudre Schneider A9L16312
- Courant nominal de décharge In = 2,5kA
- Courant max de décharge Imax= 8kA
- Type 2
- cartouche pour parafoudre auto protégé : Non
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Type de produit ou équipement | Cartouche |
---|---|
Nom de l'appareil | C8-350 |
Type de parafoudre | Réseau de distribution électrique |
Classe de parafoudre | Type 2 |
---|---|
Technologie du parafoudre | MOV |
Schéma de liaison à la terre | TN TT |
[Ue] tension assignée d'emploi | 230 V CA 50 Hz |
Courant nominal de décharge | 2,5 kA |
Courant de décharge maximal | 8 kA |
[Uc] tension maximale de service permanent | 350 V |
[Up] niveau de protection en tension maximal | <1,1 kV type 2 |
Signalisation locale | Repère (blanc/rouge) |
Mode d'installation | Plug-in |
Support de montage | Dans module SPD |
Pas de 9 mm | 1,3 |
Hauteur | 50 mm |
Largeur | 12 mm |
Profondeur | 57 mm |
Couleur | Blanc (RAL 9003) |
Matière | PBT (polybutylène téréphtalate) |
Temps de réponse | < 25 ns |
- Type de produit :
- Cartouche pour Parafoudre unipolaire
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iQuick PRD
- Débrochable :
- Oui
- Polarité :
- 1P
- Auto-protégé :
- Non
- Courant nominal de décharge :
- 2,5kA
- Certification :
- Certifié NF
- Pays de fabrication :
- Chine
- Garantie :
- 18 mois
- Courant maximal de déchage :
- 8kA
- Nom de l'appareil :
- C8-350
