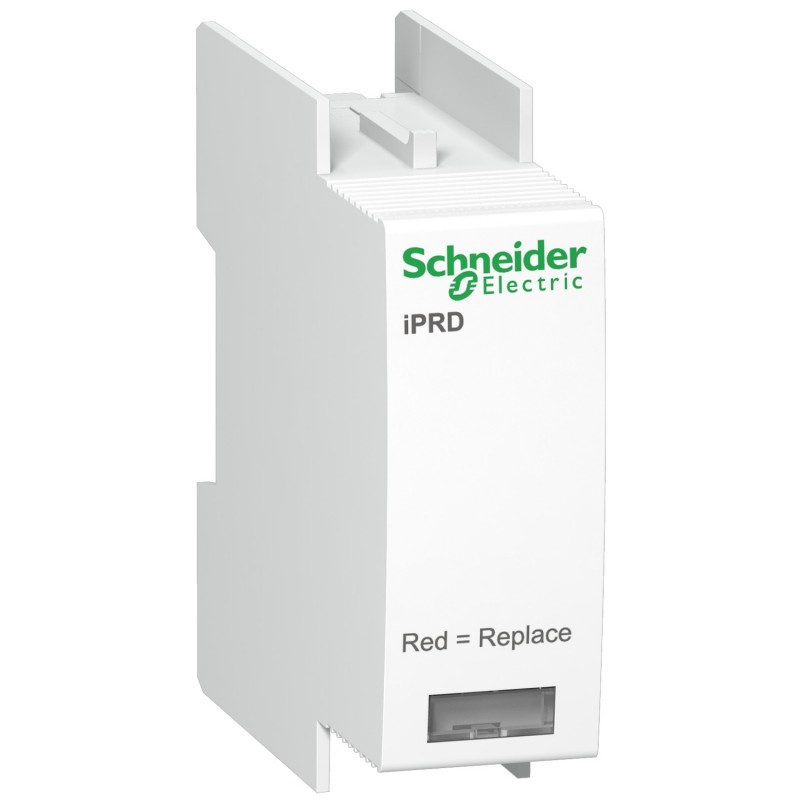

A9L65102 Cartouche pour parafoudre Schneider 65kA iPRD65r A9L65501, A9L65301, A9L65601
22,50 € HT
Réf. fabricant : A9L65102
EAN-13 : 3606480506598
Réf. AE : SCHA9L65102
Cartouche pour Parafoudre unipolaire Schneider A9L65102
Cette cartouche pour parafoudre 1P de Type 2 est installée en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Elle est positionnée en aval du disjoncteur de branchement.
La cartouche pour parafoudre modulaire Schneider A9L65102 est une cartouche pour parafoudre sans auto-protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Cette cartouche pour parafoudre dispose d'un courant nominal de décharge de 20kA . Elle dispose également d'un courant max de décharge de 65kA , Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
L'essentiel sur la cartouche pour parafoudre Schneider A9L65102
- Courant nominal de décharge In = 20kA
- Courant max de décharge Imax= 65kA
- Type 2
- cartouche pour parafoudre auto protégé : Oui
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
| Type de produit ou équipement | Cartouche |
|---|---|
| Nom de l'appareil | C65-350 |
| Type de parafoudre | Réseau de distribution électrique |
| Classe de parafoudre | Type 2 |
|---|---|
| Technologie du parafoudre | MOV |
| Destination du produit | Dispositif de protection contre les surtensions iPRD65r 1P Dispositif de protection contre les surtensions iPRD65r 2P Dispositif de protection contre les surtensions iPRD65r 3P Dispositif de protection contre les surtensions iPRD65r 4P |
| Schéma de liaison à la terre | TN TT |
| [Ue] tension assignée d'emploi | 230 V CA 50 Hz |
| Courant nominal de décharge | 20 kA |
| Courant de décharge maximal | 65 kA |
| [Uc] tension maximale de service permanent | 350 V |
| [Up] niveau de protection en tension maximal | <1,5 kV type 2 |
| Signalisation locale | Repère (blanc/rouge) |
| Mode d'installation | Plug-in |
| Support de montage | Dans module SPD |
| Pas de 9 mm | 2 |
| Hauteur | 57 mm |
| Largeur | 18 mm |
| Profondeur | 56 mm |
| Poids du produit | 0,075 kg |
| Couleur | Blanc (RAL 9003) |
| Matière | PBT (polybutylène téréphtalate) |
| Temps de réponse | < 25 ns |
- Type de produit :
- Cartouche pour Parafoudre unipolaire
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iPRD
- Débrochable :
- Oui
- Polarité :
- 1P
- Auto-protégé :
- Oui
- Courant nominal de décharge :
- 20kA
- Certification :
- Certifié CE
- Pays de fabrication :
- Chine
- Garantie :
- 18 mois
- Courant maximal de déchage :
- 65kA
- Nom de l'appareil :
- C65-350
