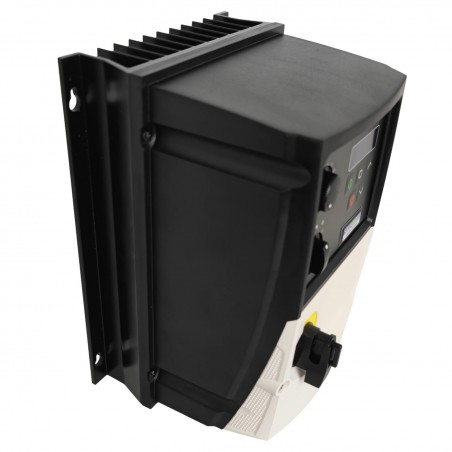

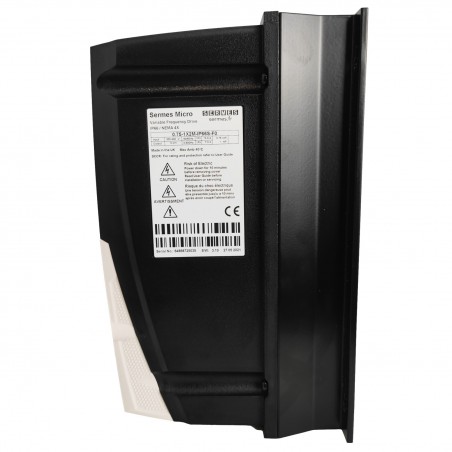

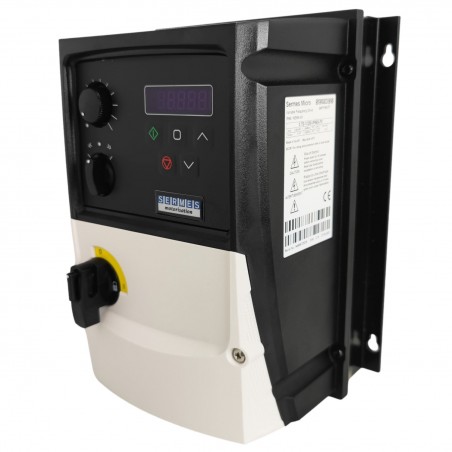

Variateur de vitesse pour Moteur tri 22kW Alimentation tri 380V - Filtre CEM C1 - Boitier IP66S
Variateur de fréquence triphasé 380V pour moteur triphasé 22kW
Le variateur de fréquence Micro Drive IP66 + sectionneur à alimentation triphasée 380V est conçu pour contrôler et ajuster la vitesse d'un moteur électrique triphasé avec couplage en étoile (230/400V) ou couplage en triangle (400/700V), facilitant ainsi un démarrage progressif et une gestion optimale de la vitesse.
Pensez à bien vérifier le type de moteur et le câblage dans la boite à borne de votre moteur, en suivant les spécifications du fabricant pour une installation correcte. Si l'installation n'est pas bonne, cela ne fonctionnerait pas et finirait par déteriorer le moteur. En cas de doute, n'hésitez pas à nous contacter.
La référence de la gamme Multi 22kW IP66S est un variateur compact et très robuste, conçu pour accepter une forte surcharge temporaire (150% du couple nominal du moteur), ce qui permet d'accepter des démarrages en charge forte.

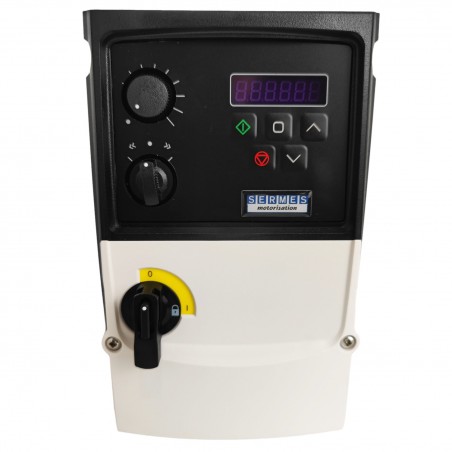

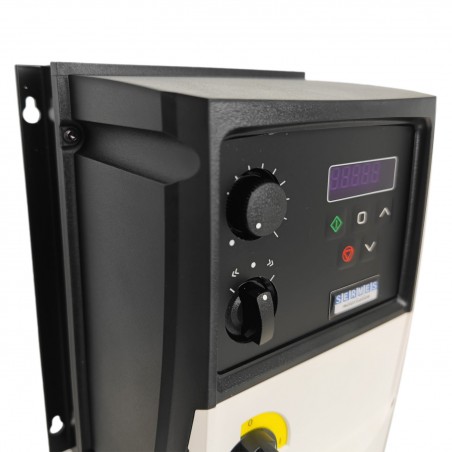

Il possède un panneau de contrôle en façade incluant un potentiomètre permettant d'ajuster la fréquence et donc la vitesse de rotation de l'arbre du moteur.
ATTENTION, veillez à ne pas faire tourner votre moteur à moins de 40% de sa vitesse nominale sur une longue durée pour ne pas le détériorer. Le panneau de contrôle permet également l'inversion de sens de rotation du moteur, ces différentes fonctions peuvent également être redirigées via un panneau de contrôle déporté (nous contacter pour plus d'informations sur le câblage).
Le variateur de vitesse AEE231668 est équipé d'une protection thermique intégrée, l'ajout d'un disjoncteur moteur n'est donc pas nécessaire.
Toutefois, pour une protection complète de votre circuit il conviendra d'ajouter un différentiel de type B.
Le variateur triphasé 22kW Multi AEE231668 en bref:

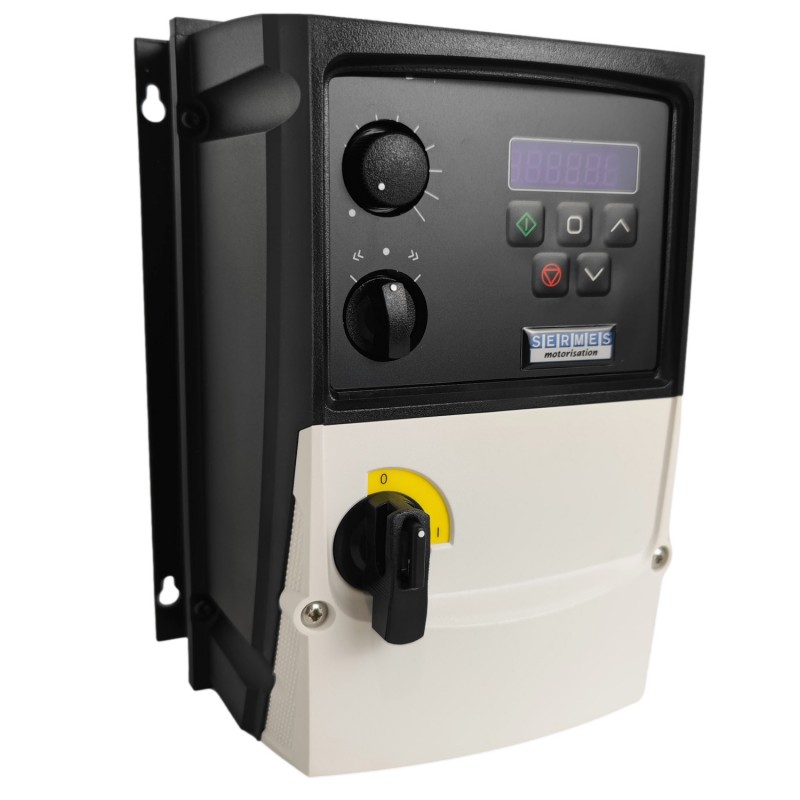

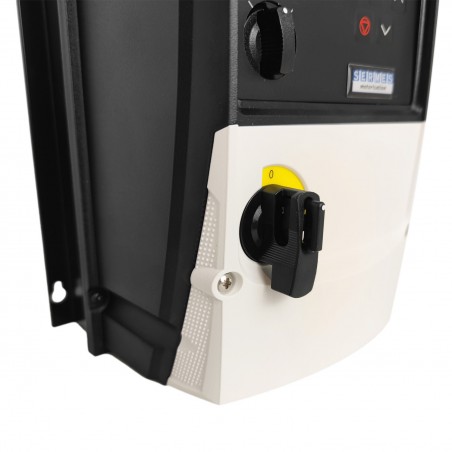

- Intègre un potentiomètre, un commutateur à 3 positions et un sectionneur de ligne cadenassable pour un contrôle précis et une sécurité optimale
- Alimentation 380V triphasée / Sortie 400V triphasée
- Puissance de moteur compatible 22kW soit 30cv
- Courant nominal de sortie 46A
- Plastiques polycarbonates qui résistent aux UV, graisses, acides, etc.
- Contrôle tous les types de moteurs courant continu (AC), à aimant permanent (PM), courant continu sans balais (BLDC) et à réluctance synchrone (SynRM)
- Adapté pour toutes les applications (surcharge 150%)
- Simplicité de paramétrage avec une interface intuitive
- Filtre CEM résidentiel intégré - catégorie C1 (déconnectable)
- Facilité de raccordement
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Série Achat-Electrique Micro Drive IP 66S :
- Version IP66S avec potentiomètre + commut. 3 positions+ sectionneur de ligne cadenassable
- Compact et robuste pour installation au coeur du process
- Plastiques polycarbonates qui résistent aux UV, graisses, acides...
- Cartes tropicalisées 3C3 en standard
- Contrôle tous les types de moteurs (AC, PM, BLDC, SynRM)
- Adapté pour toutes les applications (surcharge 150%)
- Simplicité de paramétrage
- Filtre CEM résidentiel intégré - cat. C1 (déconnectable)
- 2 ports RJ45 pour chaînage Modbus-RTU
- Transistor de freinage inclus à partir de la taille 2
- Facilité de raccordement (2 PE fournis)
- Régulateur PI (fonction veille/sortie de veille)
- Entrée Mode désenfumage / Mode arrêt rapide
- Entrée pour sonde PTC / PTO
- Type de produit :
- Variateur de fréquence triphasé
- Étanchéité :
- IP66
- Garantie :
- 2 ans
- Montage :
- Plaque de montage
- Protocole de communication :
- Modbus série - CANopen
- Calibre de contacteur recommandé :
- 50A
- Calibre de disjoncteur recommandé :
- 60A
- Courant de sortie nominal :
- 46A
- Courbe de disjoncteur recommandé :
- Courbe D
- Filtre CEM intégré :
- Filtre CEM C1 Intégré
- Puissance en CV :
- 30cv
- Puissance en kW :
- 22kW
- Surcharge temporaire tolérée :
- 1,5
- Type de différentiel recommandé :
- Type B
- Tension de sortie :
- 380V triphasé - 400V triphasé
