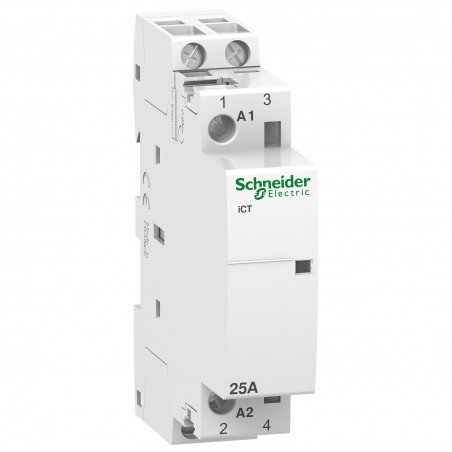

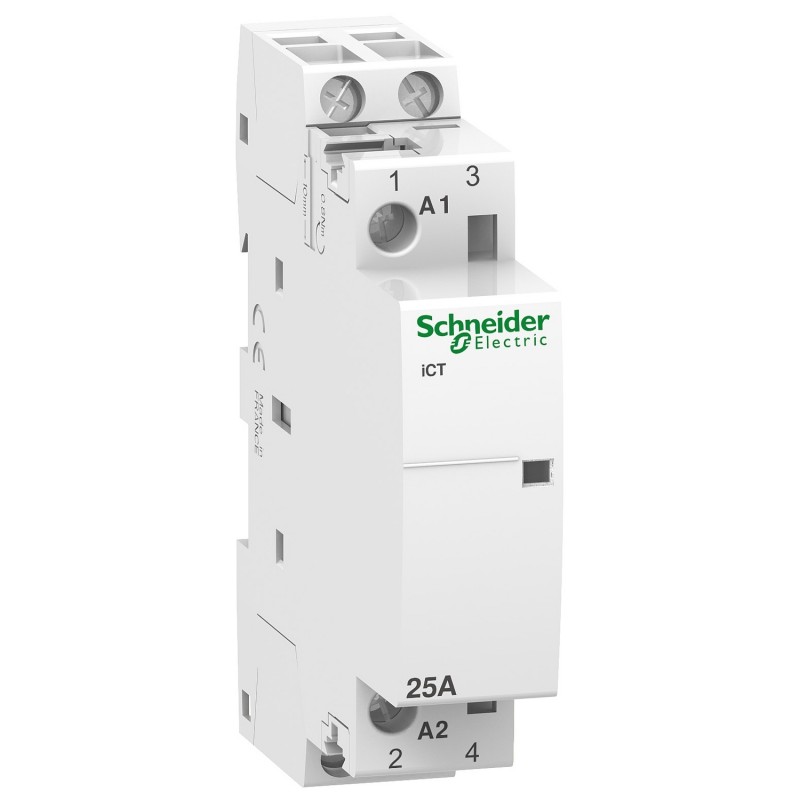

A9C20732 - Contacteur modulaire - 2NO - 25A - Bobine 230Vca - Schneider Acti 9iCT

Caractéristiques principales de Contacteur Acti9 iCT 25 A 2NO 230/240 V 50 Hz :

Principales

• gamme de produits: Acti9
• nom du produit: Acti9 iCT
• type de produit ou de composant: Contacteur
• nom abrégé d'appareil: iCT
• application de l’appareil: Moteur-chauffage-éclairage
• Colonne: 2P
• [Ie] courant assigné d'emploi:
  • 25 A AC-7A
  • 8,5 A AC-7B
• composition des pôles: 2F
• type de réseau: C.a.
• type de commande: Contrôle à distance
• [Uc] tension circuit de commande: 230...240 V CA 50 Hz

Complémentaires

• fréquence du réseau: 50 Hz
• [Ue] tension assignée d'emploi: 250 V c.a. 50 Hz
• puissance maximum: 1,2 W à 250 V c.a.
• [Ui] tension assignée d'isolement: 500 V c.a. 50 Hz
• [Uimp] tension assignée de tenue aux chocs: 4 kV
• type de signal de commande: Maintenu
• fréquence de commutation: 100 opérations de commutation/jour
• signalisation locale: Indicateur d'action
• consommation moyenne au maintien en VA: 2,7 VA
• consommation moyenne à l'appel en VA: 9,2 VA
• mode d'installation: Enclipsable
• support de montage: Rail DIN symétrique 35 mm
• pas de 9 mm: 2
• hauteur: 81 mm
• largeur: 18 mm
• profondeur: 68,5 mm
• couleur: Blanc
• durée de vie mécanique: 1000000 cycle
• durée de vie électrique:
  • 100000 cycle CEI/EN 61095 25 A 50 Hz AC-7A
  • 30000 cycle CEI/EN 61095 8,5 A 50 Hz AC-7B
  • 30000 cycle CEI/EN 61095 50 Hz AC-7C
  • 100000 cycle EN/IEC 60947-4-1 50 Hz AC-1
  • 30000 cycle EN/IEC 60947-4-1 50 Hz AC-3
  • 30000 cycle EN/IEC 60947-4-1 50 Hz AC-5A
  • 30000 cycle EN/IEC 60947-4-1 50 Hz AC-5B
• mode de raccordement:
  • Télécommande: bornes type tunnel2 câble(s) 1,5 mm² rigide
  • Circuit de puissance: bornes type tunnel1 câble(s) 1…4 mm² souple
  • Circuit de puissance: bornes type tunnel1 câble(s) 1,5…6 mm² rigide
  • Télécommande: bornes type tunnel1 câble(s) 1,5…2,5 mm² rigide
  • Télécommande: bornes type tunnel2 câble(s) 1,5…2,5 mm² souple
• couple de serrage:
  • Télécommande: 0,8 N.m
  • Circuit de puissance: 0,8 N.m
• compatibilité produit:
  • IACTs
  • IACTp
  • IACT 24
  • IATEt
  • IACTc
• code de compatibilité: ICT
• segment de marché:
  • Résidentiel
  • Petit commerce

Environnement

• normes: CEI/EN 61095
• intensité du signal sonore: 30 dB
• dissipation thermique: 0,9 W à 50/60 Hz
• degré de protection IP:
  • IP20 conforming to IEC 60529
  • IP40 (boîtier modulaire) conforming to IEC 60529
• niveau de pollution: 2
• tropicalisation:
  • 2 conforme à IEC 60068-1
  • 2
• humidité relative: 95 % à 55 °C
• altitude de fonctionnement: 2000 m
• température de fonctionnement: -5…60 °C
• température ambiante pour le stockage: -40…70 °C
