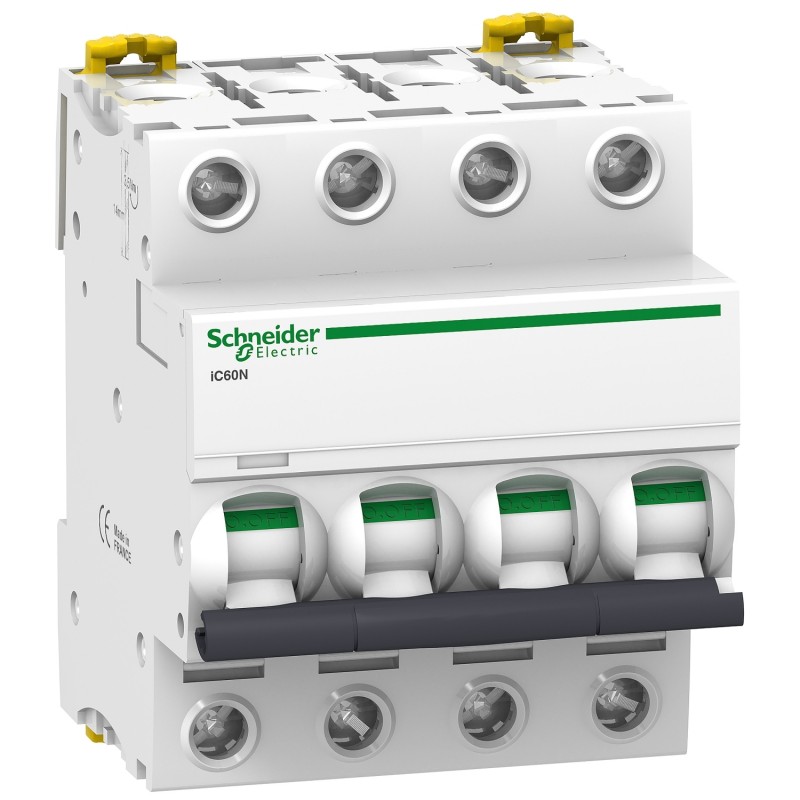

A9F76463 Acti9 iC60N disjoncteur tétrapolaire Schneider 63A - 4P - courbe B - 10kA - À vis
175,00 € HT
Réf. fabricant : A9F76463
EAN-13 : 3606480093920
Réf. AE : SCHA9F76463
Disjoncteur 4P 63A courbe B - Schneider A9F76463
Ce disjoncteur tétrapolaire de calibre 63A est équipé de bornes À vis d'une capacité de 1 à 35mm² en fil rigide et de 1 à 25mm² avec du fil souple avec embouts de câblage.
Le disjoncteur Schneider A9F76463 est compatible avec des peignes électriques au pas de 18mm
Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le A9F76463 occupe 4 modules de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.
Ce disjoncteur courbe B est particulièrement utilisé pour la protection de borne de recharge de véhicule électrique.
Les points clés du disjoncteur A9F76463
- certification CE
- Fabriqué en France
- courbe B
- Bornes À vis
- Tension 380Vca
- Calibre 63A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de Acti9 iC60N - Disjoncteur - 4P - 63A - Courbe B - 400Vca - 6000A/10kA :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60N
- Description des pôles: 4P
- Nombre de pôles protégés: 4
- [In] courant assigné d'emploi: 63 A
- Type de réseau:
- CC
- CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: B
- Pouvoir de coupure:
- 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à CEI 60898-1
- Oui se conformer à CEI 60947-2
- Normes:
- EN 60898-1
- EN 60947-2
- CEI 60898-1
- CEI 60947-2
- Labels qualité: NF
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 4 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
- 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
- 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
- 10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC
- 10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV se conformer à EN 60947-2
- 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 8
- Hauteur: 85 mm
- Largeur: 72 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,5 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1…35 mm² rigide
- Terminal simple (haut ou bas) 1…25 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 3,5 N.m haut ou bas
- Protection différentielle: Bloc séparé
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 se conformer à EN 60947-2
- 3 se conformer à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35…70 °C
- Température ambiante de stockage: -40…85 °C
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iC60N
- Sous famille :
- iC60N
- Calibre :
- 63A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 35mm²
- Capacité des bornes de raccordement (fil souple) :
- 1 à 25mm²
- Courbe :
- Courbe B
- Encombrement :
- 4 modules
- Polarité :
- 4P
- Pouvoir de coupure :
- 10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 380V
- Certification :
- Certifié CE
- Garantie :
- 18 mois
