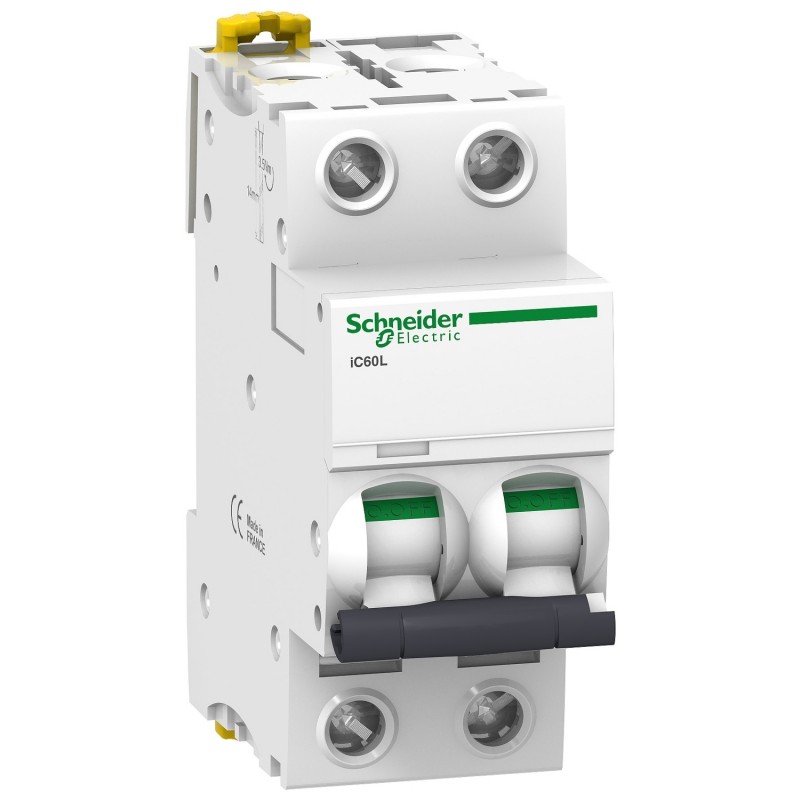

A9F95206 Schneider iC60L disjoncteur bipolaire 6A - 2P - Courbe K - 25kA - Bornes à vis étrier
52,59 € HT
Réf. fabricant : A9F95206
EAN-13 : 3606480084638
Réf. AE : SCHA9F95206
Disjoncteur bipolaire 6A Courbe K - Schneider A9F95206
Ce disjoncteur 2P de calibre 6A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme iC60L sont compatibles avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F95206.
Issu de la gamme Acti 9 iC60L de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 20kAselon la norme NF EN60947-2 (industriel et tertiaire) et 15kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F95206 occupe 2 modules sur le rail DIN de votre tableau électrique.
L'essentiel sur le disjoncteur modulaire Schneider A9F95206
- Courbe K
- Tension : 220V
- Calibre 6A
- Pouvoir de coupure 15kA-20kA
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de Disjoncteur, Acti9 iC60L, 2P, 6 A, courbe K, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2) :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60L
- Description des pôles: 2P
- Nombre de pôles protégés: 2
- [In] courant assigné d'emploi: 6 A
- Type de réseau:
- CC
- CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: K
- Pouvoir de coupure:
- 15000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 70 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 70 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 20 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
- 20 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 25 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui se conformer à EN 60947-2
- Oui se conformer à CEI 60947-2
- Normes:
- CEI 60947-2
- EN 60947-2
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 12 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 12,5 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
- 10 kA 50 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
- 12,5 kA 50 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
- 10 kA 50 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
- 25 kA 50 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 25 kA 50 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 35 kA 50 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
- 35 kA 50 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
- 20 kA 100 % se conformer à EN 60947-2 - 72…125 V CC
- 20 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
- Classe de limitation:
- 3 se conformer à EN 60898-1
- 3 se conformer à CEI 60898-1
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV se conformer à EN 60947-2
- 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 4
- Hauteur: 85 mm
- Largeur: 36 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,25 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1…25 mm² rigide
- Terminal simple (haut ou bas) 1…16 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 2 N.m haut ou bas
- Protection différentielle: Bloc séparé
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 se conformer à EN 60947-2
- 3 se conformer à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35…70 °C
- Température ambiante de stockage: -40…85 °C
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur bipolaire
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iC60L
- Sous famille :
- iC60L
- Calibre :
- 6A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (fil souple) :
- 1 à 16mm²
- Courbe :
- Courbe K
- Encombrement :
- 2 modules
- Polarité :
- 2P
- Pouvoir de coupure :
- 25kA
- Pouvoir de coupure industriel :
- 25kA
- Pouvoir de coupure résidentiel :
- 15kA
- Tension nominale :
- 220V
- Certification :
- Certifié CE
- Garantie :
- 18 mois
