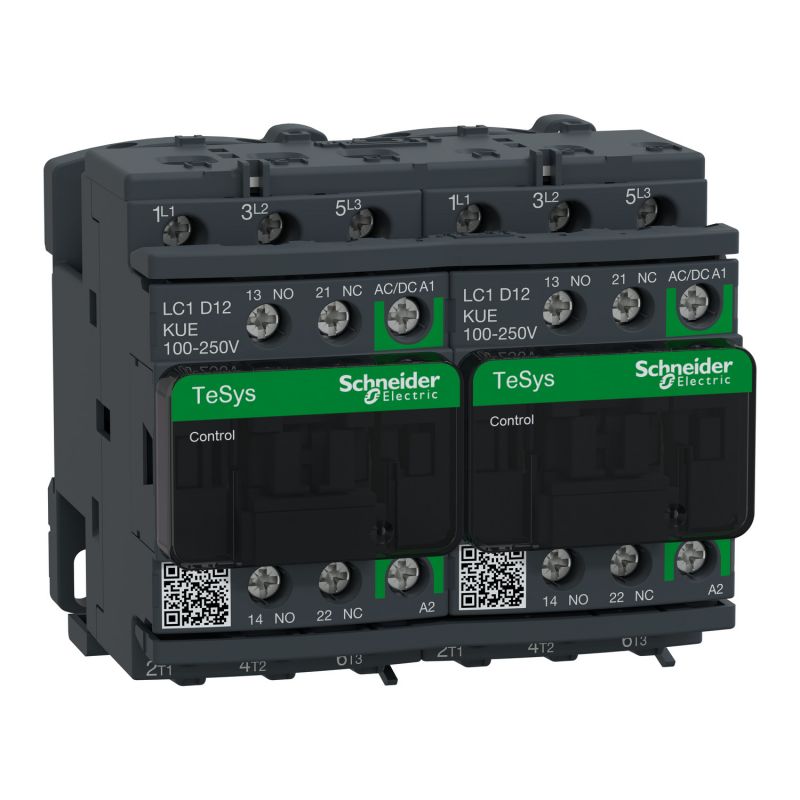

LC2D12KUE Schneider - Contacteur inverseur tripolaire - 3NO - 12A - Bobine 100-250Vca - Vis

Caractéristiques principales de TeSys D - contacteur inverseur - 3P(3 NO) - AC3 - <= 440V 12A - 100 à 250Vca-cc :

Principales

• Gamme:
  • TeSys
  • TeSys Deca
• Nom du produit:
  • Tesys Deca green
  • TeSys Deca
• Type de produit ou équipement: Contacteur-inverseur
• Nom de l'appareil: LC2D
• Application du contacteur:
  • Charge résistive (AC-1)
  • Commande moteur (AC-3)
• Catégorie d'emploi:
  • AC-1
  • AC-3
• Présentation du produit: Préassemblé avec jeu de barres d'inversion
• Description des pôles: 3P
• Composition des contacts pôle puissance: 3 NO
• [Ue] tension assignée d'emploi: Circuit de puissance: <= 690 V CA 25...400 Hz
• [Ie] courant assigné d'emploi:
  • 25 A (at <60 °C) at <= 440 V CA AC-1 for circuit de puissance
  • 12 A (at <60 °C) at <= 440 V CA AC-3 for circuit de puissance
• Puissance moteur kW:
  • 3 kW at 220...230 V CA 50 Hz
  • 5,5 kW at 380...400 V CA 50 Hz
  • 5,5 kW at 415 V CA 50 Hz
  • 5,5 kW at 440 V CA 50 Hz
  • 7,5 kW at 500 V CA 50 Hz
  • 7,5 kW at 660...690 V CA 50 Hz
• Puissance moteur HP (UL / CSA):
  • 0,5 hp at 115 V CA 60 Hz for monophasé motors
  • 2 hp at 230/240 V CA 60 Hz for monophasé motors
  • 3 hp at 200/208 V CA 60 Hz for 3 phases motors
  • 3 hp at 230/240 V CA 60 Hz for 3 phases motors
  • 7,5 hp at 460/480 V CA 60 Hz for 3 phases motors
  • 10 hp at 575/600 V CA 60 Hz for 3 phases motors
• Type de circuit de commande:
  • CA à 50/60 Hz CA/CC électronique
  • Cc CA/CC électronique
• [Uc] tension circuit de commande:
  • 100...250 V CA 50/60 Hz
  • 100...250 V CC
• Composition contact auxiliaire: 1 NO + 1 NF
• [Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947
• Catégorie de surtension: III
• [Ith] courant thermique conventionnel:
  • 10 A (at 60 °C) for circuit de signalisation
  • 25 A (at 60 °C) for circuit de puissance
• Pouvoir nominal d'enclenchement Irms:
  • 250 A at 440 V for circuit de puissance conforming to CEI 60947
  • 140 A CA for circuit de signalisation conforming to CEI 60947-5-1
  • 250 A CC for circuit de signalisation conforming to CEI 60947-5-1
• Pouvoir assigné de coupure: 250 A at 440 V for circuit de puissance conforming to CEI 60947
• [Icw] courant assigné de courte durée admissible:
  • 105 A 40 °C - 10 s for circuit de puissance
  • 210 A 40 °C - 1s for circuit de puissance
  • 30 A 40 °C - 10 min for circuit de puissance
  • 61 A 40 °C - 1 min for circuit de puissance
  • 100 A - 1s for circuit de signalisation
  • 120 A - 500 ms for circuit de signalisation
  • 140 A - 100 ms for circuit de signalisation
• Calibre du fusible à associer:
  • 10 A gG for circuit de signalisation conforming to CEI 60947-5-1
  • 40 A gG at <= 690 V coordination type 1 for circuit de puissance
  • 25 A gG at <= 690 V coordination type 2 for circuit de puissance
• Impédance moyenne: 2,5 mOhm - Ith 25 A 50 Hz for circuit de puissance
• [Ui] tension assignée d'isolement:
  • Circuit de puissance: 690 V se conformer à CEI 60947-4-1
  • Circuit de signalisation: 690 V se conformer à CEI 60947-1
• Durée de vie électrique:
  • 2,3 Mcycles 11 A AC-3 à Ue <= 440 V
  • 0,8 Mcycles 25 A AC-1 à Ue <= 440 V
• Puissance dissipée par pôle:
  • 1,56 W AC-1
  • 0,36 W AC-3
• Fréquence: Avec
• Type de verrouillage: Mécanique
• Support de montage:
  • Rail
  • Platine
• Normes:
  • EN/CEI 60947-4-1
  • EN/CEI 60947-5-1
  • UL 60947-4-1
  • CSA C22.2 No 60947-4-1
  • CEI 60335-1
• Certifications du produit:
  • CCC
  • CSA
  • EAC
  • UL
  • KC
  • DNV-GL
  • LROS (Lloyds register of shipping)
  • UKCA
• Mode de raccordement:
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide
  • Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide
  • Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
  • Circuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
  • Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
  • Circuit de commande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
  • Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide
  • Circuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide
• Couple de serrage:
  • Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  • Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
  • Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  • Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
  • Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
  • Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
• Temps de fonctionnement:
  • De 45 à 55 ms fermeture
  • 20...90 ms ouverture
• Niveau de fiabilité:
  • B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
  • B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique: 15 Mcycles
• Vitesse de commande maxi: 3600 cyc/h à <60 °C

Complémentaires

• Technologie bobine: Limitation de crête bidirectionnelle intégrée
• Plage de tension du circuit de commande:
  • <= 0,1 Uc -40…70 °C perte de niveau CA/CC
  • 0,85…1,1 Uc -40…60 °C opérationnel CA/CC
  • 1...1,1 Uc 60…70 °C opérationnel CA/CC
• Puissance d'appel en VA: 25 VA 50/60 Hz (à 20 °C)
• Puissance d'appel en W: 18 W à 20 °C
• Consommation moyenne au maintien en VA: 1,6 VA (à 20 °C) 50/60 Hz
• Consommation moyenne au maintien en W: 1,1 W à 20 °C
• Dissipation thermique: 1,1 W à 50/60 Hz
• Type de contacts auxiliaires:
  • type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1
  • type contact miroir 1 NF se conformer à CEI 60947-4-1
• Fréquence circuit signalisation: 25 à 400 Hz
• Courant commuté minimum: 5 mA for circuit de signalisation
• Tension de commutation minimale: 17 V for circuit de signalisation
• Temps de non-chevauchement:
  • 1,5 ms sur désexcitation entre contact NC et NO
  • 1,5 ms sur excitation entre contact NC et NO
• Résistance d'isolement: > 10 M? for circuit de signalisation

Environnement

• Degré de protection IP: IP20 face avant se conformer à CEI 60529
• Tenue climatique:
  • se conformer à IACS E10
  • se conformer à CEI 60947-1 Annexe Q catégorie D
• Traitement de protection: TH se conformer à CEI 60068-2-30
• Degré de pollution: 3
• Température de l'air ambiant pour le fonctionnement:
  • -40…60 °C
  • 60…70 °C avec réduction de courant
• Température ambiante de stockage: -60…80 °C
• Altitude de fonctionnement: 0...3000 m
• Tenue au feu: 850 °C se conformer à CEI 60695-2-1
• Tenue à la flamme: V1 se conformer à UL 94
• Robustesse mécanique:
  • Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
  • Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz
  • Chocs contacteur ouvert: 10 Gn pour 11 ms
  • Chocs contacteur fermé: 15 Gn pour 11 ms
• Hauteur: 77 mm
• Largeur: 90 mm
• Profondeur: 86 mm
• Poids du produit: 0,793 kg
• Couleur:
  • Gris (SE GRIS 6)
  • Vert (SE VERT 2)
