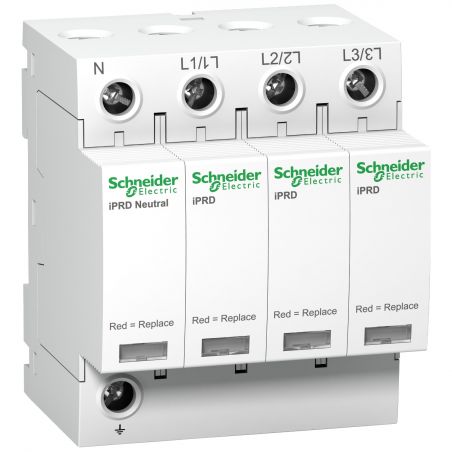

A9L20600 Schneider - Parafoudre triphasé + neutre de type 2 - iPRDR20 - 20kA

Caractéristiques principales de IPRD 20 20 KA 350V 3PN PA RAFOUDRE :

Principales

• Gamme de produit: Acti9
• Nom du produit: Acti 9 iPRD
• Type de produit ou équipement: Parafoudre à cartouche débrochable
• Nom de l'appareil: iPRD20
• Application: Distribution
• Normes:
  • EN 61643-11 :2012
  • CEI 61643-11 :2011
• Certifications du produit: CE
• Labels qualité:
  • NF
  • KEMA-KEUR
• Description des pôles: 3P + N
• Signalisation à distance: Sans
• Type de parafoudre: Réseau de distribution électrique
• Schéma de liaison à la terre:
  • TT
  • TN-S

Complémentaires

• Classe de parafoudre: Type 2
• Technologie du parafoudre: MOV + GDT
• [Ue] tension assignée d'emploi: 230/400 V CA (+/- 10 %) à 50/60 Hz
• Courant de décharge maximal [In]:
  • Mode commun :5 kA (L/PE)
  • Mode commun :5 kA (N/PE)
  • Mode différentiel :5 kA (L/N)
• Courant de décharge maximal [Imax]:
  • Mode commun :20 kA L/PE
  • Mode commun :20 kA N/PE
  • Mode différentiel :20 kA L/N
• [Uc] tension maximale de service permanent:
  • Mode commun :260 V N/PE
  • Mode commun :350 V L/PE
  • Mode différentiel :350 V L/N
• [Up] niveau de protection en tension maximal:
  • Mode différentiel <1,1 kV type 2 L/N
  • Mode commun <1,4 kV type 2 N/PE
• [Ut] surtension temporaire:
  • 337 V L/N 5 s tenue
  • 1200 V N/PE 200 ms mode de défaillance en sécurité
  • 442 V L/PE 5 s tenue
  • 1453 V L/PE 200 ms mode de défaillance en sécurité
• Type de sectionneur:
  • Disjoncteur associé iC60N 20 A courbe C - Icu 10 kA
  • Disjoncteur associé iC60H 20 A courbe C - Icu 15 kA
  • Disjoncteur associé iC60L 20 A courbe C - Icu 25 kA
  • Disjoncteur associé NG125H 20 A courbe C - Icu 36 kA
  • Disjoncteur associé NG125L 20 A courbe C - Icu 50 kA
  • Fusible à associer gG 40 A - Icu 15 kA
  • Fusible à associer gG 80 A - Icu 50 kA
• Mode d'installation: Encliquetable (rail DIN)
• Pas de 9 mm: 8
• Hauteur: 85 mm
• Largeur: 72 mm
• Profondeur: 69 mm
• Poids du produit: 0,414 kg
• Couleur: Blanc (RAL 9003)
• Courant de terre résiduel [Ipe]:
  • 0,6 mA
  • 0,003 mA
• Mode de raccordement:
  • Borne du type à cage (dessous) 2,5…35 mm²
  • Borne du type à cage (partie supérieure) 2,5…35 mm²
• Couple de serrage: 2,5 N.m

Environnement

• Tenue aux chocs IK: IK03 conforme à CEI 62262
• Humidité relative: 5…95 %
• Altitude de fonctionnement: 2000 m
• Température de l'air ambiant en fonctionnement: -25…60 °C
• Température ambiante de stockage: -40…85 °C
