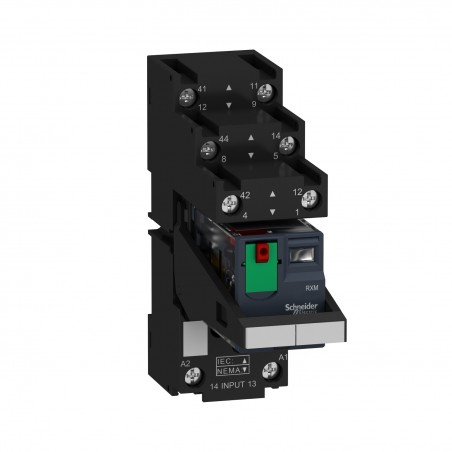

RXM2AB2P7PVS Schneider - Relais et embase - 2OF - 12A - DEL intégrée - 230V - Harmony Relay RXM

Caractéristiques principales de Harmony Relay RXM - relais sur embase cont séparés - 2OF - 12A - test+DEL - 230V :

Principales

• Gamme de produit: Relais électromécanique Harmony
• Nom de gamme: Miniature
• Type de produit ou équipement: Relais embrochable pré-assemblé avec prise
• Nom de l'appareil: RXM
• Description des contacts: 2 "O/F"
• [Uc] tension circuit de commande: 230 V CA 50/60 Hz
• Etat LED: Avec
• Type de commande: Bouton de test verrouillable
• Coefficient d'utilisation: 20 %

Complémentaires

• [Ui] tension assignée d'isolement: 250 V se conformer à CEI
• [Uimp] tension assignée de tenue aux chocs: 4 kV pendant 1,2/50 µs
• Matière des contacts: AgNi
• [Ie] courant assigné d'emploi:
  • 6 A à 28 V (DC) "O" se conformer à CEI
  • 6 A à 250 V (AC) "O" se conformer à CEI
  • 12 A à 28 V (DC) "F" se conformer à CEI
  • 12 A à 250 V (AC) "F" se conformer à CEI
• Courant commuté minimum: 10 mA
• Courant de sortie permanent: 10 A
• Tension de coupure maximale: 250 V
• Tension de commutation minimale: 17 V
• Charge nominale résistive:
  • 12 A à 250 V CA
  • 12 A à 28 V CC
• Pouvoir de commutation maximum:
  • 3000 VA CA
  • 336 W CC
• Capacité de commutation minimum: 170 mW à 10 mA, 17 V
• Vitesse de commande:
  • <= 1200 cycles/heure sous-charge
  • <= 18000 cycles/heure sans charge
• Endurance mécanique: 10000000 cycle
• Durée de vie électrique: 100000 cycle pour résistive charge
• Consommation moyenne de la bobine en W: 1,2 W, CA
• Seuil de tension de retombée: >= 0,3 Uc CA
• Temps de fonctionnement: 20 ms
• Temps de déclenchement: 20 ms
• Résistance moyenne de la bobine: 15000 Ohm à 20 °C +/- 15 %
• Limites de la tension assignée d'emploi: 184...253 V CA
• Données de fiabilité de la sécurité: B10d = 100000
• Catégorie de protection: RT I
• Niveaux de test: Niveau A groupe de montage
• Position de montage: Toutes positions
• Vente par quantité indivisible: 30
• Largeur hors tout CAO: 26,9 mm
• Hauteur hors tout CAO: 82,8 mm
• Profondeur hors tout CAO: 80,35 mm
• Mode de raccordement:
  • Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec embout
  • Connecteur, 2 x 0,25 à 2 x 1 mm² (AWG 22 à AWG 17) souple avec embout
  • Connecteur, 1 x 0,5…1 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
  • Connecteur, 2 x 0,5 à 2 x 1,5 mm² (AWG 20...AWG 16) rigide sans embout
• Valeur du couple: 1 N.m
• Poids du produit: 0,096 kg
• Présentation du produit: Produit complet

Environnement

• Tenue diélectrique:
  • 1300 V CA entre contacts avec microcoupure
  • 2000 V CA entre bobine et contact avec isolement de base
  • 2000 V CA entre pôles avec isolement de base
• Certifications du produit:
  • UL
  • Lloyd's
  • CE
  • CSA
  • GOST
  • certificat CEI CE
• Normes:
  • UL 508
  • CEI 61810-1
  • CSA C22.2 No 14
  • CEI 61984
• Température ambiante de stockage: -40…85 °C
• Température de fonctionnement: -40…55 °C
• Tenue aux vibrations:
  • 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement
  • 5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas
• Degré de protection IP: IP20 conforming to CEI 60529
• Tenue aux chocs mécaniques:
  • 10 gn pour en marche
  • 30 gn pour non fonctionnant
• Degré de pollution: 2
