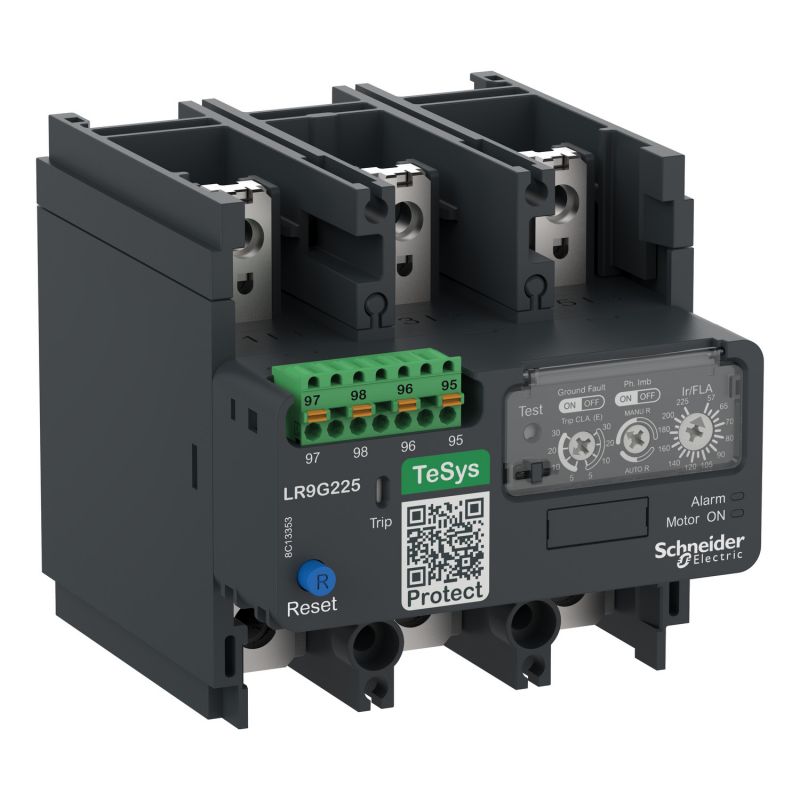

LR9G225 Schneider - Relais thermique moteur 57 à 225A - TeSys LRG

Caractéristiques principales de Relais de surcharge thermique TeSys LR9G 225A Raccordement par ressort :

Principales

• Gamme: TeSys
• Nom du produit: TeSys LRG
• Type de produit ou équipement: Relais électronique de surcharge thermique
• Nom de l'appareil: LR9G
• Utilisation du relais: Protection moteur
• Type de réseau: CA
• Classe de surcharge thermique: Classe 5E...30E se conformer à CEI 60947-4-1
• Zone de réglage de protection thermique: 57…225 A

Complémentaires

• Fréquence du réseau:
  • 30...60 Hz
  • 100 Hz
• Catégorie de surtension: III
• Seuil de déclenchement: 1,125 +/- 0,07 In se conformer à CEI 60947-4-1
• Type de protection:
  • Protection court-circuit à la masse - réglage du temps de déclenchement: 0…1 s - pour circuit d'alerte se conformer à CEI 60947-4-1
  • Protection court-circuit à la masse - réglage du temps de déclenchement: 0…1 s - pour circuit d'alerte se conformer à UL 60947-4-1
  • Perte de phase - réglage du temps de déclenchement: 0…4 s - pour circuit d'alerte
  • Déséquilibre de phases - réglage du temps de déclenchement: 0…5 s - pour circuit d'alerte se conformer à CEI 60947-4-1
  • Déséquilibre de phases - réglage du temps de déclenchement: 0…5 s - pour circuit d'alerte se conformer à UL 60947-4-1
• Indication de tension:
  • DEL
  • Signalisation de déclenchement
• Description des contacts: 1 "O" + 1 "F"
• [Ith] courant thermique conventionnel: 5 A
• [Uc] tension circuit de commande:
  • 24...500 V CA 50/60 Hz
  • 24...250 V CC
• [Ue] tension assignée d'emploi: 1000 V CA 50/60 Hz
• [Uimp] tension assignée de tenue aux chocs: 8 kV
• Remise à zéro:
  • Remise à zéro automatique
  • Manuel
• Endurance mécanique: 7000 cycle
• Tenue aux ondes de choc: 4 kV
• Compatibilité électromagnétique:
  • Immunité CEM conforming to CEI 60947-4-1
  • Tests d'émission critère A conforming to CEI 60947-4-1
  • Immunité contre les interférences radio-électriques rayonnées - test level: 20 V/m conforming to EN/CEI 61000-4-3
  • Test d'immunité aux baisses et aux interruptions de tension conforming to SEMI F47
• Mode de raccordement:
  • Circuit de puissance: barre - busbar cross section: 25 x 6 mm
  • Circuit de puissance: bornes à anneau 1 185 mm²
  • Circuit de commande: push-in 1 0,2…2,5 mm² - cable stiffness: multibrin torsadé rigide sans embout
  • Circuit de commande: push-in 1 0,25…2,5 mm² - cable stiffness: souple avec embout
  • Circuit de commande: push-in 2 0,5…1,0 mm² avec embout
• Couple de serrage: 18 N.m
• Support de montage:
  • Direct sur le contacteur
  • Platine
• Normes:
  • EN/CEI 60947-4-1
  • EN/CEI 60947-5-1
  • UL 60947-4-1
  • CSA C22.2 No 60947-4-1
  • JIS C8201-4-1
  • JIS C8201-5-1
  • CEI 60335-1:Clause 30.2
  • IEC 60335-2-40:Annex JJ
  • UL 60335-2-40:Annex JJ
  • UL 60335-1
• Certifications du produit:
  • schéma CB
  • CCC
  • cULus
  • UKCA
  • ATEX
  • EU-RO-MR by DNV-GL
  • EAC

Environnement

• Degré de protection IP:
  • IP2X face avant avec protecteurs se conformer à CEI 60529
  • IP2X face avant avec protecteurs se conformer à VDE 0106
• Traitement de protection: TH
• Température de fonctionnement: -25…60 °C
• Température ambiante de stockage: -60…80 °C
• Température ambiante autour de l'appareil: -40…60 °C à Uc
• Réglage des paramètres du cadran: -25…60 °C
• Robustesse mécanique:
  • Vibrations 5…300 Hz 6 gn contacteur ouvert
  • Chocs 15 gn 11 ms contacteur fermé
• Hauteur: 107 mm
• Largeur: 105 mm
• Profondeur: 126 mm
• Poids du produit: 0,9 kg
• Couleur: Gris foncé
