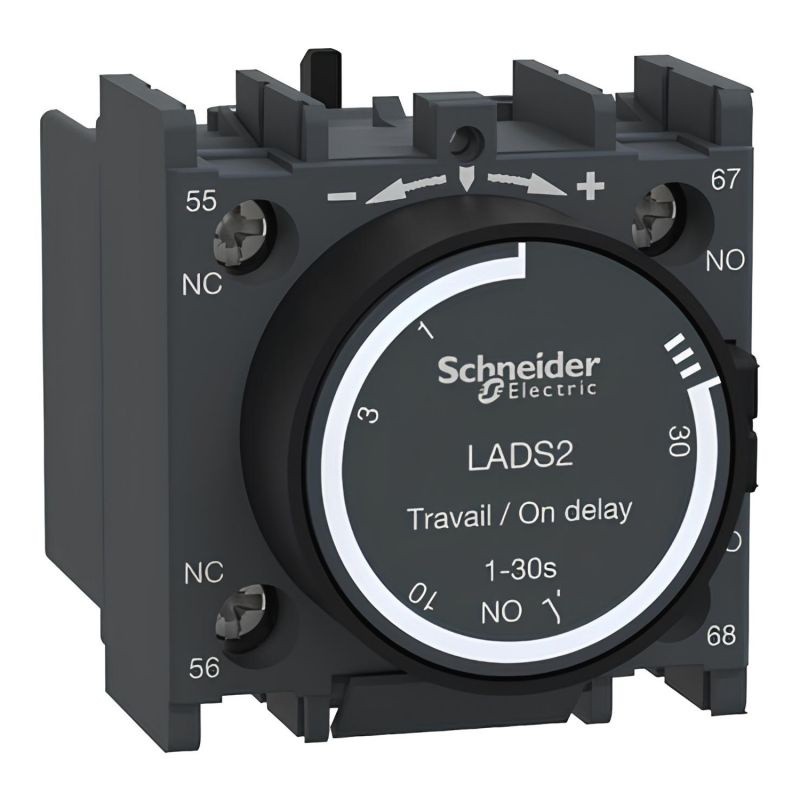

LADS2 Schneider - Bloc de contacts auxiliaires temporisé 1NO+1NF - Montage frontal - à vis - TeSys D

Caractéristiques principales de TeSys D - bloc de contacts auxiliaires - 1F+1O - bornes à vis-étriers :

Principales

• Gamme:
  • TeSys
  • TeSys Deca
• Nom du produit: TeSys Deca
• Type de produit ou équipement: Bloc de contact auxiliaire temporisation
• Compatibilité de gamme:
  • TeSys Deca CAD
  • TeSys Deca LC1D
  • TeSys F LC1F
  • TeSys F CR1F
• Application: Démarreur étoile-triangle
• Emplacement de montage: Façade
• Composition des pôles: 1 NO+1NF
• Fonctionnement des contacts: Temps de réponse
• Type de minuterie: Travail
• Plage de temporisation: 1…30 s
• [Ue] tension assignée d'emploi: 690 V CA 25...400 Hz
• [Ie] courant assigné d'emploi:
  • 6 A at 120 V AC-15
  • 1,04 A at 690 V AC-15
  • 0,55 A at 125 V DC-13
  • 0,1 A at 600 V DC-13
• [Ui] tension assignée d'isolement:
  • 690 V se conformer à CEI 60947-5-1
  • 600 V se conformer à UL 60947-5-1
  • 600 V se conformer à CSA C22.2 No 60947-5-1
• [Ith] courant thermique conventionnel: 10 A (at 60 °C)
• Normes:
  • CSA C22.2 No 60947-5-1
  • GB/T 14048.5
  • EN/CEI 60947-5-1
• Certifications du produit:
  • certificat CEI CE
  • UL
  • CSA
  • CCC
  • EAC
  • UKCA

Complémentaires

• Pouvoir nominal d'enclenchement Irms:
  • 140 A at <= 690 V CA conforming to CEI 60947-5-1
  • 250 A at <= 690 V CC conforming to CEI 60947-5-1
• Courant temporaire admissible:
  • 100 A 60 °C 1s
  • 120 A 60 °C 500 ms
  • 140 A 60 °C 100 ms
• Type de protection: Fusible gG 10 A
• Endurance mécanique: 5 Mcycles
• Courant commuté minimum: 5 mA
• Tension de commutation minimale: 17 V
• Temps de non-chevauchement:
  • 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO
  • 1,5 ms sur excitation non-chevauchement entre contact NC et NO
• Résistance d'isolement: > 10 M?
• Mode de raccordement:
  • Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câble
  • Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câble
  • Borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
  • Borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câble
  • Borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide
  • Borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide
  • Borniers à vis-étrier
• Couple de serrage:
  • 1,7 N.m - avec tournevis plat Ø 6 mm
  • 1,7 N.m - avec tournevis cruciforme Philips n° 2
  • 1,7 N.m - avec tournevis pozidriv n°2
• Hauteur: 48 mm
• Largeur: 44 mm
• Profondeur: 61 mm
• Couleur: Gris foncé

Environnement

• Caractéristique d'environnement: Environnement normal
• Degré de protection IP: IP20 conforming to CEI 60529
• Traitement de protection: TH se conformer à CEI 60068
• Température ambiante de stockage: -60…80 °C
• Température de l'air ambiant en fonctionnement: -40…70 °C
• Altitude de fonctionnement: 3000 m
