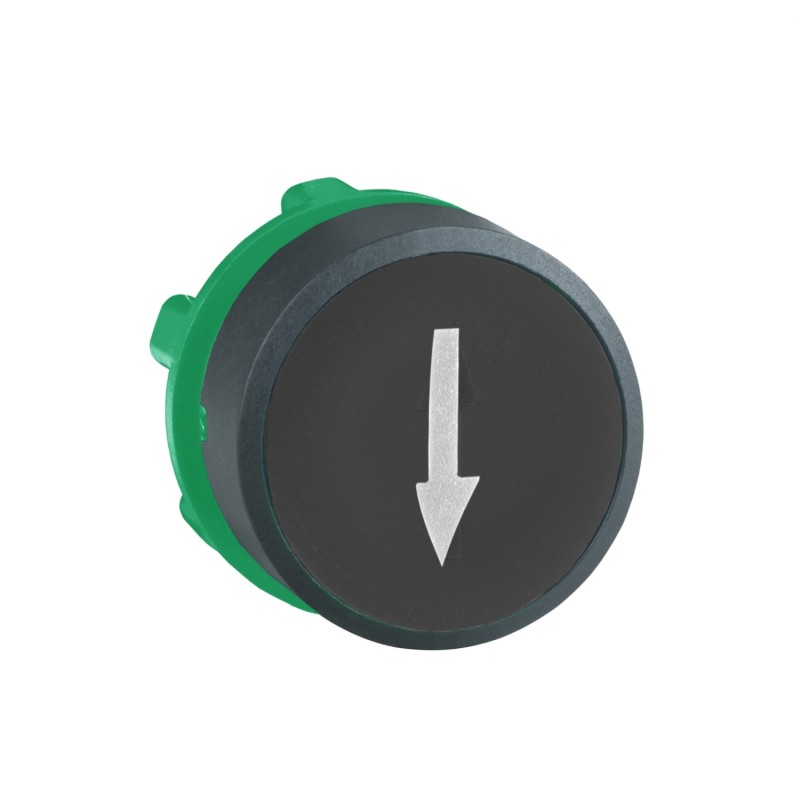

ZB5AA335 Schneider - tête bouton poussoir noir - Ø22 - affleurant - symbole flèche - Harmony XB5

Caractéristiques principales de Harmony XB5 - tête bouton poussoir - affleurant - Ø22 - noir - texte '?' :

Principales

• Gamme de produit:
  • Harmony XALF
  • Harmony XB5
• Type de produit ou équipement: Tête de bouton-poussoir non lumineux
• Nom de l'appareil: ZB5
• Matériau de la collerette: Plastique gris foncé
• Diamètre de fixation: 22 mm
• Type de tête: Standard
• Vente par quantité indivisible: 1
• Forme de la tête de l'unité de signalisation: Rond
• Type d'unité de commande: rappel à ressort
• Profil de l'unité de commande: Noir affleurant, flèche bas (blanc)

Complémentaires

• Largeur hors tout CAO: 29 mm
• Hauteur hors tout CAO: 29 mm
• Profondeur hors tout CAO: 28 mm
• Poids du produit: 0,018 kg
• Endurance mécanique: 10000000 cycle
• Boîte associée:
  • XALD 1…5 découpes
  • XALK 2…5 découpes
• Code de composition électrique:
  • C1 pour <9 contacts à l'aide deunique blocs dans montage avant
  • C2 pour <9 contacts à l'aide desimple et double blocs dans montage avant
  • C11 pour <3 contacts à l'aide deunique blocs dans montage avant
  • C15 pour <1 contacts à l'aide deunique blocs dans montage avant
  • SF1 pour <3 contacts à l'aide deunique blocs dans montage avant
  • SR1 pour <3 contacts à l'aide deunique blocs dans montage arrière
• Présentation du produit: Élément de base

Environnement

• Traitement de protection: TH
• Température ambiante de stockage: -40…70 °C
• Température de l'air ambiant en fonctionnement: -40…70 °C
• Catégorie de surtension: Classe II se conformer à CEI 60536
• Degré de protection IP:
  • IP66 se conformer à CEI 60529
  • IP67
  • IP69
  • IP69K
• Tenue à l'environnement NEMA:
  • NEMA 13
  • NEMA 4X
• Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
• Tenue aux chocs IK: IK03 conforme à CEI 50102
• Normes:
  • CEI 60947-1
  • UL 508
  • CSA C22.2 No 14
  • CEI 60947-5-1
  • JIS C8201-5-1
  • CEI 60947-5-4
  • JIS C8201-1
• Certifications du produit:
  • listé UL
  • CSA
  • BV
  • GL
  • DNV
  • LROS (Lloyds register of shipping)
• Tenue aux chocs mécaniques:
  • 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  • 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
• Tenue aux vibrations: 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
