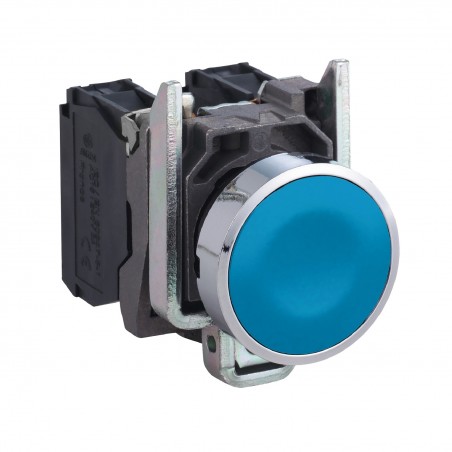

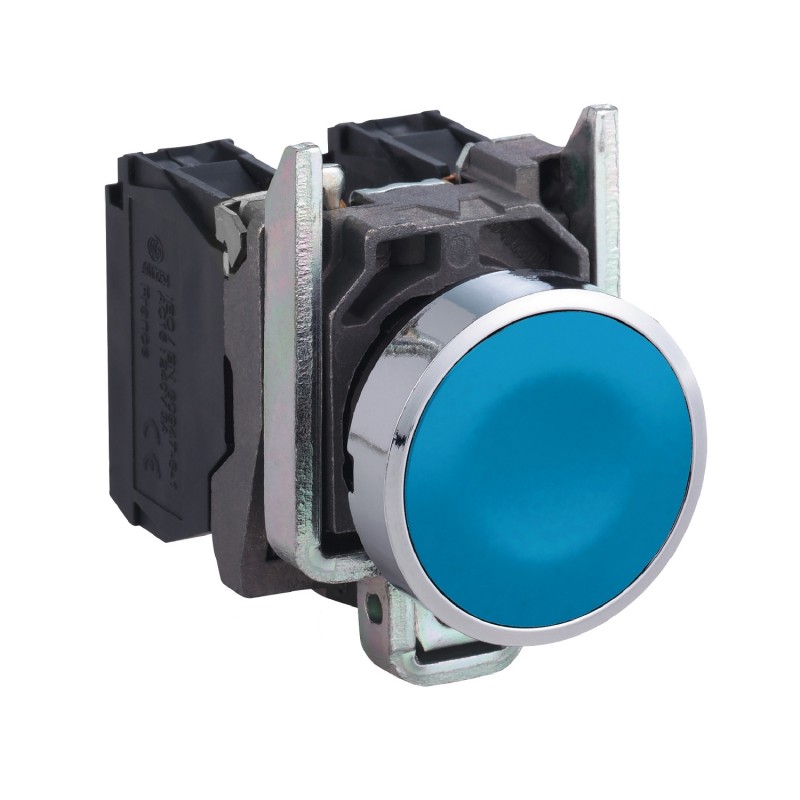

XB4BA61 Schneider - bouton poussoir à impulsion - Ø22 - Bleu - 1NO - à vis - Harmony XB4

Caractéristiques principales de Harmony XB4 - bouton poussoir à impulsion - Ø22 - bleu - 1F - vis étrier :

Principales

• Gamme de produit: Harmony XB4
• Type de produit ou équipement: Bouton-poussoir
• Nom de l'appareil: XB4
• Matériau de la collerette: Métal plaqué chrome
• Matière de l'embase de fixation: Zamak
• Diamètre de fixation: 22,5 mm
• Vente par quantité indivisible: 1
• Forme de la tête de l'unité de signalisation: Rond
• Type d'unité de commande: rappel à ressort
• Profil de l'unité de commande: Bleu affleurant, non marqué
• Type de tête: Standard
• Description des contacts: 1 NO
• Fonctionnement des contacts: À action dépendante
• Mode de raccordement:
  • Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à CEI 60947-1
  • Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à CEI 60947-1

Complémentaires

• Hauteur: 47 mm
• Largeur: 30 mm
• Profondeur: 52 mm
• Description des bornes ISO n°1: (13-14)NO
• Poids du produit: 0,08 kg
• Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
• Utilisation des contacts: Contacts standards
• Ouverture positive: Sans
• Course d'actionnement:
  • 2,6 mm (état électrique modifié par "F")
  • 4,3 mm (course totale)
• Force d'actionnement: 3,8 N état électrique modifié par "F"
• Endurance mécanique: 10000000 cycle
• Couple de serrage: 0,8…1,2 N.m se conformer à CEI 60947-1
• Forme de la tête de vis:
  • Transversal compatible avec cruciforme Philips n° 1 tournevis
  • Transversal compatible avec pozidriv n°1 tournevis
  • Perforé compatible avec plat Ø 4 mm tournevis
  • Perforé compatible avec plat Ø 5,5 mm tournevis
• Matière des contacts: Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits: 10 A cartouche fusible type gG se conformer à CEI 60947-5-1
• [Ith] courant thermique conventionnel: 10 A se conformer à CEI 60947-5-1
• [Ui] tension assignée d'isolement: 600 V (degré de pollution 3) se conformer à CEI 60947-1
• [Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947-1
• [Ie] courant assigné d'emploi:
  • 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1
  • 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1
  • 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
• Durée de vie électrique:
  • 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
• Fiabilité électrique:
  • ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4
  • ? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4
• Présentation du produit: Produit complet

Environnement

• Traitement de protection: TH
• Température ambiante de stockage: -40…70 °C
• Température de l'air ambiant en fonctionnement: -40…70 °C
• Catégorie de surtension: Classe I se conformer à CEI 60536
• Degré de protection IP:
  • IP66 se conformer à CEI 60529
  • IP67
  • IP69
  • IP69K
• Tenue à l'environnement NEMA:
  • NEMA 13
  • NEMA 4X
• Tenue aux chocs IK: IK06 conforme à CEI 50102
• Normes:
  • JIS C8201-5-1
  • CEI 60947-5-1
  • CEI 60947-1
  • UL 508
  • CEI 60947-5-4
  • CEI 60947-5-5
  • CSA C22.2 No 14
  • JIS C8201-1
• Certifications du produit:
  • listé UL
  • BV
  • LROS (Lloyds register of shipping)
  • CSA
  • DNV
  • GL
• Tenue aux vibrations: 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
• Tenue aux chocs mécaniques:
  • 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  • 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
