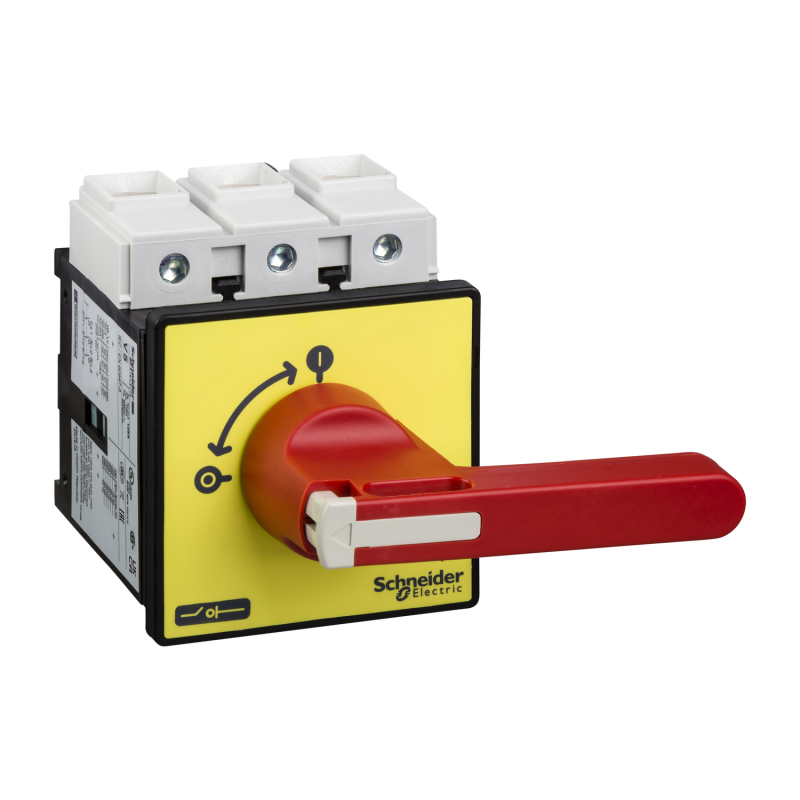

VCF6 Schneider - Interrupteur-sectionneur 3P 175A - Crosse cadenassable rouge - TeSys Vario VCF
136,85 € HT
Réf. fabricant : VCF6
EAN-13 : 3389110804645
Réf. AE : SCHVCF6
Interrupteur-sectionneur 3P 175A - Crosse cadenassable rouge - TeSys Vario VCF6 Schneider
L'interrupteur-sectionneur Schneider VCF6 de la gamme TeSys Vario est conçu pour le montage sur porte et permet la coupure en charge d'une machine outil ou un moteur électrique asynchrone monophasé (il suffira de câbler 2 pôles sur 3) ou triphasé. Ce modèle offre une grande robustesse avec un indice de protection IP65, garantissant son utilisation dans des environnements difficiles.
L'unité complète comprend un corps d'interrupteur V6 et une poignée rouge avec face avant jaune (90x90mm), cadenassable pour jusqu'à trois cadenas. Certifié multi-normes (CEI, UL, CSA, CCC, EAC, Marine) et conforme Green Premium (RoHS/REACh), cet interrupteur assure une performance fiable et respectueuse de l'environnement.
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Caractéristiques principales du TeSys Vario VCF6
- Tension nominale : 690V AC 50/60 Hz
- Pouvoir de fermeture : 175A à 400Vca
- Cadenassage possible avec jusqu'à trois cadenas (4 à 8 mm)
- Indice de protection IP65 après montage sur porte par quatre vis
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de TeSys VCF - inter.-sectionneur - 3P - 690V 175A - crosse rouge cadenassable :
Principales
- Gamme: TeSys
- Nom du produit: TeSys VARIO
- Nom de l'appareil: VCF
- Type de produit: Interrupteur-sectionneur d'arrêt d'urgence
Complémentaires
- Composition de l'appareil:
- Poignée
- Interrupteur-sectionneur
- Support de montage:
- Poignée: porte
- Interrupteur: porte
- Méthode de montage: Par 4 vis pour poignée
- Niveau de performance: Hautes performances
- Nombre de pôles: 3P
- Type de contact et composition: 3 "F"
- Tension nominale de fonctionnement CEI [Ue]: 690 V CA 50/60 Hz
- Puissance nominale de fonctionnement en W CEI:
- 30 kW à 230...240 V (AC-3)
- 37 kW à 400...415 V (AC-3)
- 37 kW à 690 V (AC-3)
- 45 kW à 500 V (AC-3)
- 45 kW à 690 V (AC-23A)
- 55 kW à 500 V (AC-23A)
- 30 kW à 230...240 V (AC-23A)
- 45 kW à 400...415 V (AC-23A)
- Courant assigné d'emploi [Ie]: 83 A AC-23 Ue: 400 V
- Courant thermique à l'air libre conventionnel [Ith]: 175 A
- Courant thermique fermé conventionnel [Ithe]: 140 A
- Pouvoir de fermeture (I Rms):
- 1750 A à 400 V AC-21A
- 1750 A à 400 V AC-22A
- 1750 A à 400 V AC-23A
- Capacité de coupure:
- 1400 A à 400 V (AC-21A)
- 1400 A à 400 V (AC-22A)
- 1400 A à 400 V (AC-23A)
- Courant de court-circuit conditionnel nominal:
- 10 kA à 400 V - fusible associé 200 A aM
- 10 kA à 400 V - fusible associé 200 A gG
- Capacité nominale de fermeture de court-circuit [Icm]: 2,8 kA à 400 V à I crête
- Courant nominal de courte durée admissible [Icw]: 2100 A à 400 V durée: 1 s
- Tension assignée de tenue aux chocs [Uimp]: 8 kV
- Aptitude à l'isolement: Oui
- Type de réseau:
- CA
- CC
- Classe de service intermittent: 30
- Type de contrôle: Poignée rotative
- Style de montage de la poignée rotative: Directe
- Couleur de la poignée: Rouge
- Couleur de la plaque avant de la poignée: Jaune
- Cadenassage de la poignée rotative: 1 à 3 cadenas 4…8 mm
- Marquage: 0 - 1
- Durabilité mécanique: 30000 cycle
- Durabilité électrique:
- 30000 cycle AC-21
- 30000 cycle DC-1 à 5
- Bornes de raccordement CEI:
- Circuit de puissance: borniers à vis-étrier câble 95 mm² - rigidité du câble: rigide
- Circuit de puissance: borniers à vis-étrier câble 70 mm² - rigidité du câble: souple - avec embout
- Couple de serrage: Circuit de puissance: 22,6 N.m - sur borniers à vis-étrier
- Dimension de base: 90 x 90 mm
- Hauteur: 125 mm
- Largeur: 90 mm
- Poids du produit: 1,2 kg
Environnement
- Normes: CEI 60947-3
- Certifications produit:
- GL
- UL
- CSA
- CCC
- UKCA
- Degré de protection:
- IP20 conforming to CEI 60529
- IP65
- Traitement de protection: TC
- Robustesse mécanique:
- Vibrations 10 à 150 Hz (1 gn) se conformer à CEI 60068-2-6
- Chocs 11 ms (30 Gn) se conformer à CEI 60068-2-27
- Température de l'air ambiant pour le fonctionnement: -20…50 °C
- Résistance au feu: 960 °C se conformer à CEI 60695-2-1
- Code compatible: Sectionneur principal
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Calibre :
- 25A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
