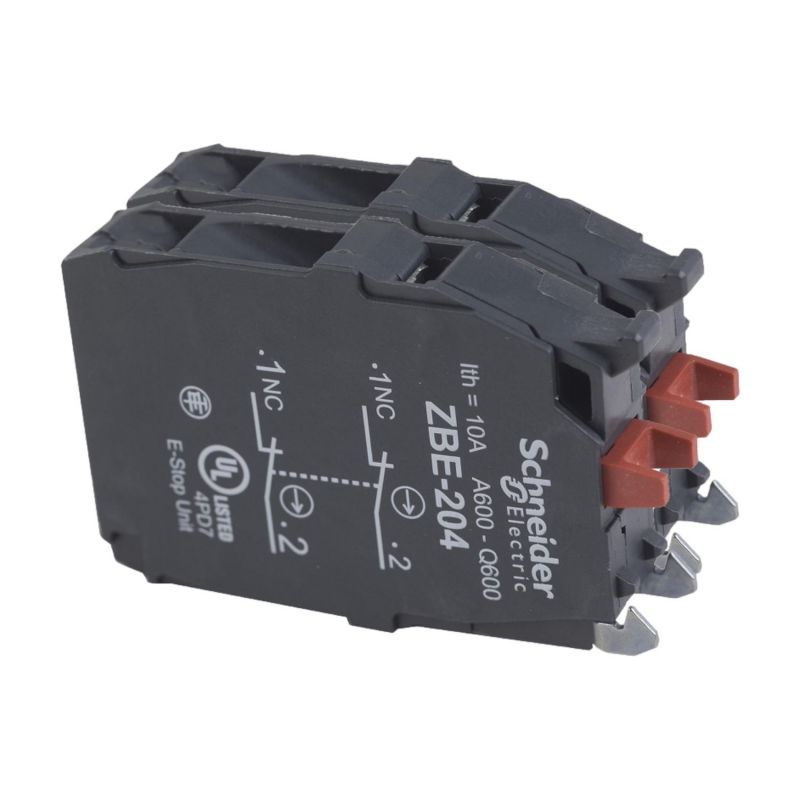

ZBE204 Schneider - bloc contact double - 2O - raccordement vis-étrier - Harmony

Caractéristiques principales de Harmony - bloc contact double - 2O - raccordement vis-étrier :

Principales

• Gamme de produit:
  • Harmony XB4
  • Harmony XB5
• Type de produit ou équipement: Bloc de contacts
• Nom de l'appareil: ZBE
• Vente par quantité indivisible: 5
• Degré de protection IP: IP20 se conformer à CEI 60529
• Fonctionnement des contacts: À action dépendante
• Type du bloc de contact: Double
• Utilisation des contacts: Contacts standards
• Mode de raccordement:
  • Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à CEI 60947-1
  • Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1

Complémentaires

• Poids du produit: 0,02 kg
• Type et composition des contacts: 2 "O"
• Ouverture positive: Avec se conformer à CEI 60947-5-1 appendix K
• Course d'actionnement:
  • 1,5 mm (état électrique modifié par "O")
  • 4,3 mm (course totale)
• Force d'actionnement: 3,4 N état électrique modifié par "O"
• Endurance mécanique: 10000000 cycle
• Couple de serrage: 0,8…1,2 N.m se conformer à CEI 60947-1
• Forme de la tête de vis:
  • Transversal compatible avec pozidriv n°1 tournevis
  • Perforé compatible avec plat Ø 4 mm tournevis
  • Perforé compatible avec plat Ø 5,5 mm tournevis
• Matière des contacts: Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits: 10 A cartouche fusible type gG se conformer à CEI 60947-5-1
• [Ith] courant thermique conventionnel: 10 A se conformer à CEI 60947-5-1
• [Ui] tension assignée d'isolement: 600 V (degré de pollution 3) se conformer à CEI 60947-1
• [Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947-1
• [Ie] courant assigné d'emploi:
  • 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1
  • 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1
  • 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
• Durée de vie électrique:
  • 1000000 cycle, AC-15, 1 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, AC-15, 1,5 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, AC-15, 3 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, DC-13, 0,15 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
  • 1000000 cycle, DC-13, 0,4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
• Montage du bloc: Montage avant
• Code de composition électrique:
  • C2 (quantité <= 3)
  • C4 (quantité <= 2)
  • C6 (quantité <= 2)
  • C8 (quantité <= 1)
  • C10 (quantité <= 2)
  • C13 (quantité <= 3)
  • M2 (quantité <= 2)
  • M4 (quantité <= 2)
  • M8 (quantité <= 2)
• Présentation du produit: Élément de base

Environnement

• Traitement de protection: TH
• Température ambiante de stockage: -40…70 °C
• Température de l'air ambiant en fonctionnement: -40…70 °C
• Normes:
  • CEI 60947-5-1
  • CSA C22.2 No 14
  • JIS C8201-5-1
  • CEI 60947-5-4
  • CEI 60947-1
  • UL 508
  • JIS C8201-1
• Certifications du produit:
  • CCC
  • CSA
  • GL
  • BV
  • DNV
  • LROS (Lloyds register of shipping)
  • UL
  • GOST
• Tenue aux vibrations: 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
• Tenue aux chocs mécaniques:
  • 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  • 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
