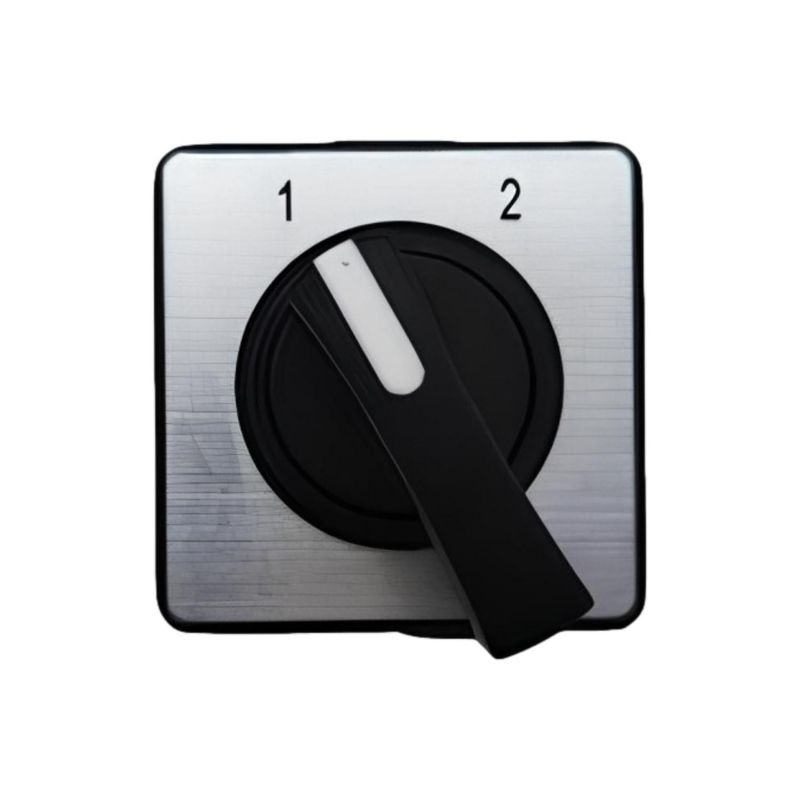

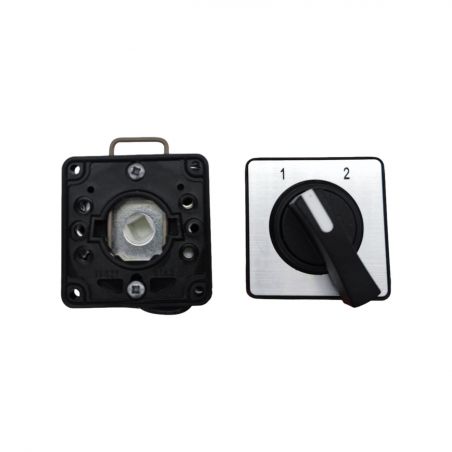

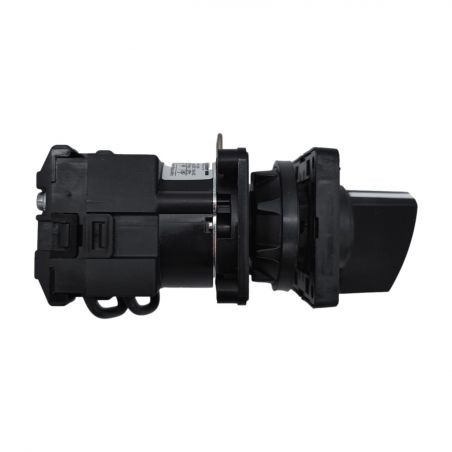

K2D012UCH Schneider - commutateur inverseur à came - 2 pôles - 90° - 20A - fixation Ø22mm - Harmony

Caractéristiques principales de Harmony - inverseur à came - 2 pôles - 90° - 20A - fixation Ø22mm :

Principales

• Gamme de produit: Harmony K
• Type de produit ou équipement: Commutateur à came complet
• Nom de composant: K2
• Courant thermique conventionnel (Ith): 20 A
• Montage du produit: Montage avant
• Mode de fixation: Trou Ø 22 mm
• Type de tête du contrôleur à came: Avec plastron 45 x 45 mm
• Type d'unité de commande: Noir poignée, longueur = 35 mm
• Cadenassage de la commande rotative: Sans
• Présentation de l'étiquette: Avec métallisé marquage, 1 - 2 noir marquage
• Fonction du commutateur: Commutateur
• Rappel: Sans
• Position Off: Sans position Off
• Description des pôles: 2P
• Positions angulaires:
  • Droite : 30°
  • Gauche : 330°
• Degré de protection IP: IP65 conforming to CEI 60529

Complémentaires

• Angle de commutation: 30 °
• [Ui] tension assignée d'isolement: 690 V (degré de pollution 3) se conformer à CEI 60947-1
• [Ithe] courant thermique d'emploi sous enveloppe: 16 A
• Durée de vie électrique:
  • 200000 cycle AC-23
  • 200000 cycle AC-3
  • 600000 cycle AC-15
  • 600000 cycle AC-21
• Vitesse de commande maxi:
  • 2,5 cyc/mn AC-21
  • 2,5 cyc/mn AC-23
  • 2,5 cyc/mn AC-3
  • 8,333 cyc/mn AC-15
• Courant de court-circuit: 10000 A
• Protection contre les courts-circuits: 20 A cartouche fusible, type gG
• [Uimp] tension assignée de tenue aux chocs:
  • 4 kV en mode isolation
  • 6 kV se conformer à CEI 947-1
• Fonctionnement des contacts: À action dépendante
• Ouverture positive: Avec
• Raccordement électrique:
  • Borniers à vis-étrier captives souple, capacité de serrage: 2 x 1,5 mm²
  • Borniers à vis-étrier captives rigide, capacité de serrage: 1 x 2,5mm²
• Endurance mécanique: 1000000 cycle
• Largeur hors tout CAO: 45 mm
• Hauteur hors tout CAO: 50 mm
• Profondeur hors tout CAO: 59 mm
• Poids du produit: 0,16 kg

Environnement

• Normes:
  • CEI 60947-3 pour circuit de puissance
  • CEI 60947-5-1 pour circuit de commande
  • CENELEC EN 50013
• Certifications du produit:
  • CSA 240 V 3 hp 3 phases 2 pôle(s)
  • UL 240 V 0,33 hp monophasé 2 pôle(s)
  • CSA 240 V 1 hp monophasé
  • UL 240 V 1 hp 3 phases
• Traitement de protection: TC
• Température de l'air ambiant en fonctionnement: -25…55 °C
• Température ambiante de stockage: -40…70 °C
• Tenue aux chocs mécaniques: 30 gn se conformer à CEI 68-2-27
• Tenue aux vibrations: 5 gn (f = 10…150 Hz) se conformer à CEI 68-2-6
• Classe de protection contre les chocs électriques:
  • Classe II se conformer à CEI 536
  • Classe II
