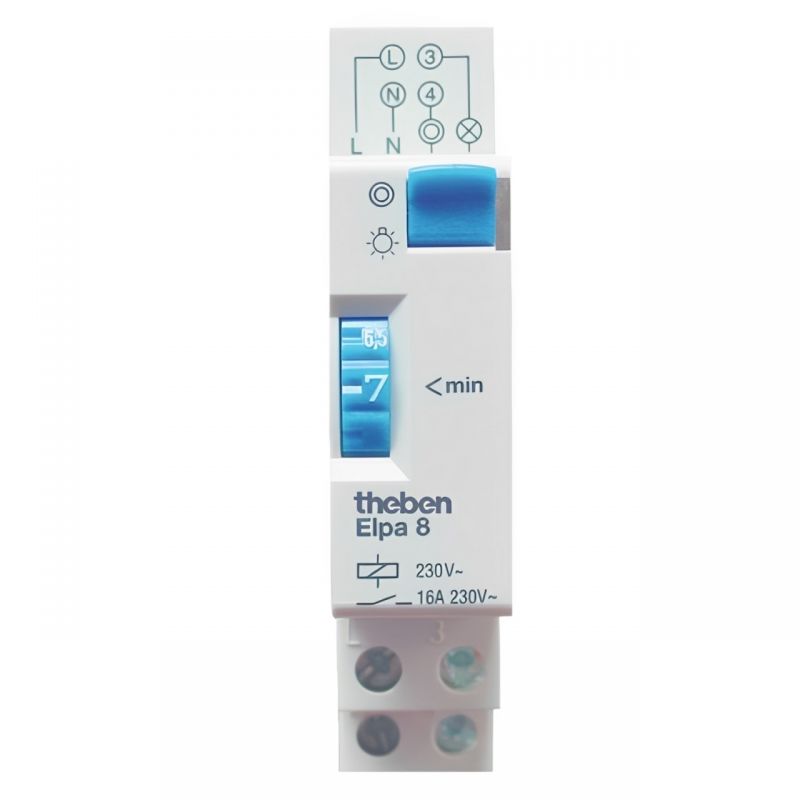

0080002 THEBEN Minuterie modulaire 1 à 7min - 16A - affichage analogique

Description de la fonction

• Interrupteur horaire d'escalier, électromécanique

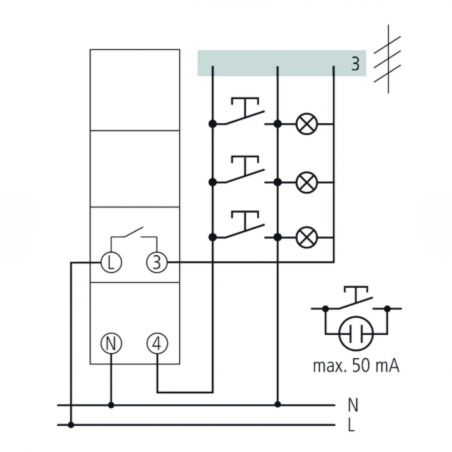

• 4 conducteurs avec connexion d'éclairage au sol
• 3 conducteurs sans éclairage au sol (plus autorisé pour les nouvelles installations)
• Réactivable
• Aucune consommation de courant en circuit fermé
• Interrupteur à bascule pour éclairage permanent allumé
• Fiable grâce à l'entraînement par moteur synchrone
• Réglage de l'heure le plus simple possible et lecture directe du temps de retard sur une échelle absolue
• Mécanique de précision et donc période de commutation exacte
• Très faible sensibilité aux interférences

Données techniques

Tension de fonctionnement 230 V CA
Fréquence 50 Hz

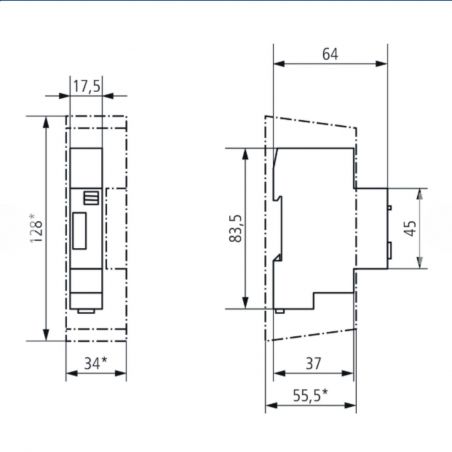

Largeur 1 module
Type d'installation rail DIN
Consommation en veille ~0 W
Perte de capacité max. 0,7 W
Charge de la lampe à incandescence 50 mA
Réglage de la durée de la plage 1 à 7 min
Type de connexion 3/4 conducteurs
conducteurs 3/4 voies Oui
Commutation secondaire Après 30 s
Type de contact PAS de contact
Largeur d'ouverture > 3 mm
Sortie de commutation Non libre de potentiel (230 V)
Charge de lampe à incandescence/halogène 2300 W
Circuit de charge de lampe fluorescente (conventionnel) en avance et en retard 2300 VA
Charge de lampe fluorescente (conventionnelle) corrigée en parallèle 1300 VA 70 µF
Lampes à économie d'énergie 150 W
Lampe LED < 2 W 30 W
Lampe LED 2-8 W 300 W
Lampe LED > 8 W 300 W
Charge de lampe fluorescente (ballast électronique) 600 W
Charge de lampe fluorescente (conventionnelle) corrigée en série 2300 VA
Capacité de commutation 6 AX à 230 V CA, cos φ = 0,3, 16 A à 230 V CA, cos φ = 1
Interrupteur pour éclairage permanent
Pré-avertissement d'arrêt
Entrée multi-tension
Commutation au passage par zéro
Approbation des tests VDE
Matériau du boîtier et de l'isolation Thermoplastique auto-extinguible et résistant aux hautes températures
Température ambiante -10°C ... 50°C
Classe de protection II
Type de protection IP 20
