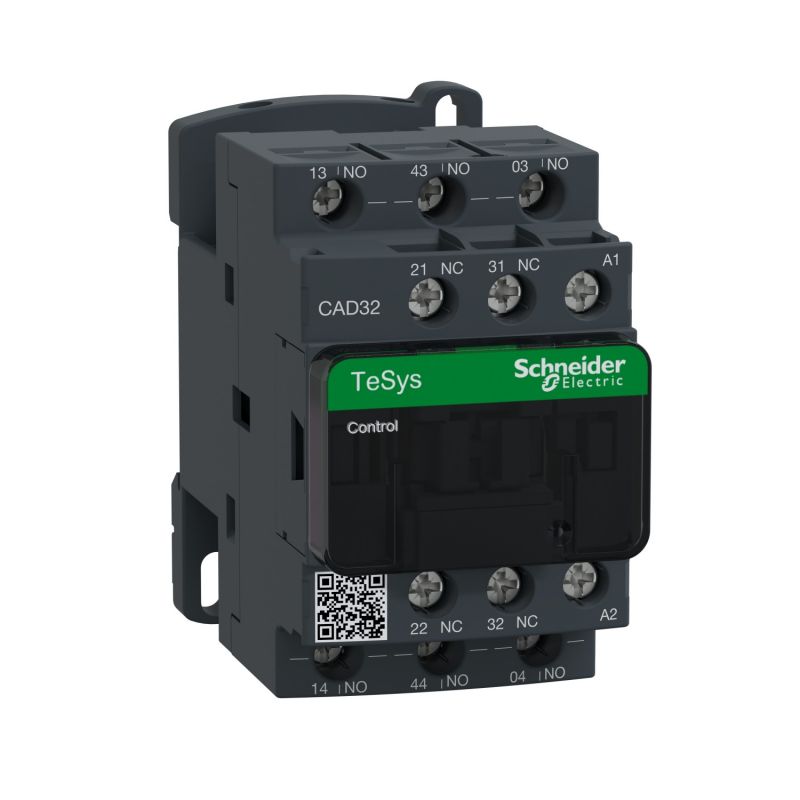

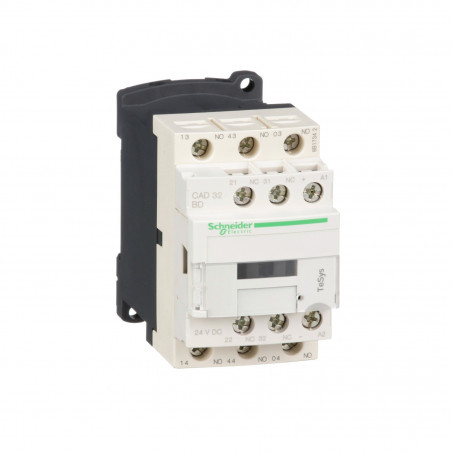

CAD32BD Schneider - Contacteur auxiliaire 5P - 3NO+2NF - 10A - Bobine 24Vcc - Vis - CAD32
search
Fabriqué en France
  • CAD32BD Schneider - Contacteur auxiliaire 5P - 3NO+2NF - 10A - Bobine 24Vcc - Vis - CAD32
  • CAD32BD Schneider - Contacteur 5P - 3NO+2NF - 10A - Bobine 24Vcc - Vis - CAD32
* Image(s) non contractuelle(s)
Livraison sous 2 à 3 semaines

DESTOCKAGE - CAD32BD Schneider - Contacteur auxiliaire 5P - 3NO+2NF - 10A - Bobine 24Vcc - Vis - CAD32

Schneider
29,50 € HT
Réf. fabricant : CAD32BD EAN-13 : 3389110404166 3389110404166 Réf. AE : DESTOCKAGE SCHCAD32BD DESTOCKAGE SCHCAD32BD

Destockage - Contacteur auxiliaire 5P - 10A - 3NO+2NF - Schneider CAD32BD

L’emballage de ce produit étant endommagé, il est proposé à la vente sans son emballage d’origine.

Le produit est toutefois neuf et en parfait état de fonctionnement.

Contacteur auxiliaire 5P - 10A - 3NO+2NF - Schneider CAD32BD

Ce contacteur de puissance 5P fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys CAD32 . Cette gamme de contacteurs auxiliaires vous permet de contrôler vos récepteurs jusqu'à 65A et d'ajouter de l'automatisme dans vos circuits de commande.

De calibre 10A, il intègre des contacts 3NO+2NF (contacts normalement ouverts + contacts normalement fermés) et fonctionne sur un circuit de commande 24Vcc (courant continu).

Ce contacteur CAD32 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en France.

Les blocs de contacts auxiliaires compatibles avec le Schneider CAD32BD

  • Bloc auxiliaire 1NO+1NF LA1KN11
  • Bloc auxiliaire 2NO LA1KN20
  • Bloc auxiliaire 2NF LA1KN02
  • Bloc auxiliaire 2NO+2NF LA1KN22
  • Bloc auxiliaire 1NO+3NF LA1KN13
  • Bloc auxiliaire 4NO LA1KN40
  • Bloc auxiliaire 4NF LA1KN04
  • Bloc auxiliaire 3NO+1NF LA1KN31
Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Contacteur auxiliaire
Type de connexion :
À vis étrier
Type de contact :
3NO+2NF
Gamme :
TeSys
Famille :
CAD32
Sous famille :
CAD32
Calibre :
10A
Polarité :
5P
Tension de la bobine :
24Vcc
Hauteur d'encastrement :
420mm
Pays de fabrication :
France
Garantie :
18 mois
prix TTC_MKP :
40,48
actif_MKP :
1
Coefficient_MKP :
1,15
Bestseller :
0
Merchant center :
M
PriceObservatory :
1
Date disponibilité :
2026-08-21T00:00+0100
Actif AMA-LER-CDI :
0
Actif Manomano :
0
Actif Ebay :
0
Actif Castorama :
0
Total
29.50 € HT
35.40 € TTC

Caractéristiques principales du Contacteur auxiliaire Schneider CAD32BD :

  • Gamme : TeSys
  • Nom du produit : TeSys CAD
  • Type de produit ou équipement : Relais inverseur pour VMC
  • Nom de l'appareil : CAD
  • application du contacteur : Télécommande
  • Complémentaires Catégorie d'emploi : DC-13AC-15AC-14
  • composition des pôles : 3 F + 2 O
  • [Ue] tension assignée d'emploi : <= 690 V CA 25...400 Hz
  • type de circuit de commande : CC standard
  • tension circuit de commande : 24 V CC
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947
  • [Ith] courant thermique conventionnel : 10 A à <60 °C
  • pouvoir nominal d'enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1
  • [Icw] courant assigné de courte durée admissible : 100 A - 1s120 A - 500 ms140 A - 100 ms
  • calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1
  • [Ui] tension assignée d'isolement : 600 V UL certifié600 V CSA certifié690 V se conformer à IEC 60947-5-1
  • Support de montage : RailPlatine
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble
  • couple de serrage : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  • plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC
  • Temps de fonctionnement : 53?72 ms excitation bobine + fermeture "F"16?24 ms désexcitation bobine + ouverture "F"47?63 ms excitation bobine + ouverture "O"15?25 ms désexcitation bobine + fermeture "O"
  • Endurance mécanique : 30 Mcycles
  • vitesse de commande maxi : 180 cyc/mn
  • constante de temps : 28 ms
  • consommation moyenne à l'appel en W : 5.4 W (at 20 °C)
  • consommation moyenne au maintien en W : 5.4 W at 20 °C
  • tension de commutation minimale : 17 V
  • courant commuté minimum : 5 mA
  • temps de non-chevauchement : 1.5 ms on energisation between NC and NO contact1.5 ms on de-energisation between NC and NO contact
  • résistance d'isolement : > 10 M?
  • Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
  • Hauteur : 77 mm
  • Largeur : 45 mm
  • Profondeur : 93 mm
  • Poids du produit : 0,58 kg

Opérateur économique responsable

  • Schneider -
  • 35 rue Joseph Monier
  • 92500 Rueil-Malmaison
Type de produit :
Contacteur auxiliaire
Type de connexion :
À vis étrier
Type de contact :
3NO+2NF
Gamme :
TeSys
Famille :
CAD32
Sous famille :
CAD32
Calibre :
10A
Polarité :
5P
Tension de la bobine :
24Vcc
Hauteur d'encastrement :
420mm
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1
