Câble électrique CR1-C1 1X70 TGL coupe au mètre

Câble CR1-C1 1X70 : une alimentation de sécurité fiable pour fortes puissances

Le câble électrique CR1-C1 1X70 TGL est un câble de sécurité résistant au feu, conçu pour assurer la continuité de l’alimentation électrique des équipements critiques en cas d’incendie. Il répond aux exigences strictes applicables aux établissements recevant du public (ERP) et aux immeubles de grande hauteur (IGH), où la fiabilité des circuits de sécurité est essentielle.

Doté d’une gaine orange en polyoléfine sans halogène, ce câble est immédiatement identifiable sur chantier comme ligne de sécurité. En situation d’incendie, il limite fortement l’émission de fumées opaques ainsi que de gaz toxiques et corrosifs, contribuant à la protection des personnes, à la lisibilité des cheminements d’évacuation et à l’intervention rapide des secours.

Spécificité du câble CR1-C1 1X70

La configuration 1 conducteur de 70 mm² fait de ce câble une solution idéale pour les alimentations de forte intensité des systèmes de sécurité incendie. Il est particulièrement adapté aux installations nécessitant un fort courant sur une seule phase, comme les liaisons principales, les remontées d’alimentation ou les raccordements d’équipements de sécurité de grande puissance.

Son conducteur en cuivre massif associé à une isolation en élastomère silicone garantit une excellente tenue mécanique et électrique, même sous des contraintes thermiques extrêmes. Le câble conserve ses performances jusqu’à +90 °C en fonctionnement permanent et peut atteindre +250 °C en régime de court-circuit, assurant une alimentation fiable pendant toute la durée nécessaire à l’évacuation et à la mise en sécurité du bâtiment.

Comportement au feu et conformité normative

Le câble CR1-C1 1X70 est conforme aux principales normes françaises et européennes relatives aux câbles résistants au feu et sans halogène :

• Résistance au feu : NF C 32-070 CR1, EN 50200, IEC 60331-21
• Non propagation de la flamme et de l’incendie : NF C 32-070 C1 & C2, IEC 60332-1-1 / 2, IEC 60332-3-24C
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz d’incendie : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conformité RoHS : directive européenne 2011/65/UE

Caractéristiques techniques détaillées

• Nombre de conducteurs : 1
• Section nominale : 70 mm²
• Âme : cuivre nu massif – classe 1
• Isolation : élastomère silicone type EI2 selon EN 50363
• Gaine externe : polyoléfine sans halogène – couleur orange
• Tension assignée : Uo/U 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Plage de température d’utilisation : -30 °C à +90 °C
• Température maximale admissible à l’âme :
  • +90 °C en régime permanent
  • +250 °C en régime de court-circuit
• Rayon de courbure minimal en pose fixe : 6 × Ø
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Applications et domaines d’utilisation

Le câble CR1-C1 1X70 est utilisé pour l’alimentation des installations de sécurité dans de nombreux environnements soumis à des contraintes réglementaires élevées :

• Hôpitaux, cliniques et établissements de soins
• Maisons de retraite et établissements médico-sociaux
• Centres commerciaux et bâtiments tertiaires
• Salles de spectacle, cinémas, hôtels
• Bâtiments administratifs et infrastructures publiques
• Parkings souterrains, tunnels routiers
• Gares, aéroports et plateformes de transport

Installation et cadre réglementaire

Conformément à la norme NF C 15-100 – article 522-17 (conditions BD2, BD3 et BD4), l’utilisation de câbles CR1-C1 est obligatoire pour l’alimentation des circuits de sécurité. Ces circuits regroupent notamment les équipements destinés à faciliter l’évacuation des personnes et l’intervention des secours, ou dont l’arrêt pourrait présenter un danger.

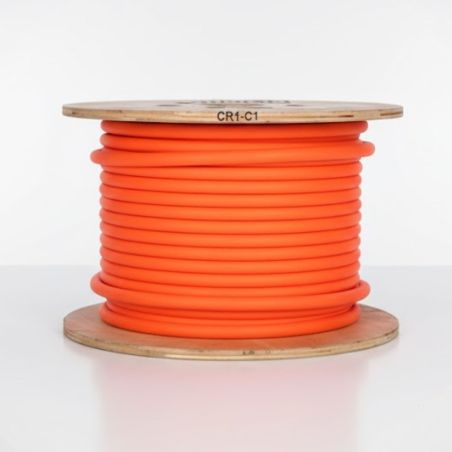

La vente à la coupe au mètre permet d’ajuster précisément la longueur nécessaire à chaque installation, d’optimiser les coûts et de limiter les chutes de câble sur chantier.
