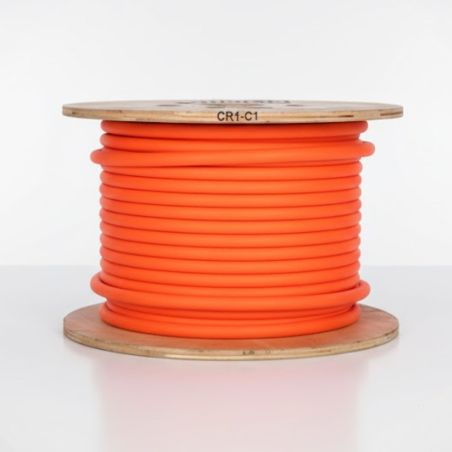

Câble électrique CR1-C1 4G70 TGL coupe au mètre

Câble CR1-C1 4G70 : une solution de sécurité incendie pour les fortes puissances triphasées

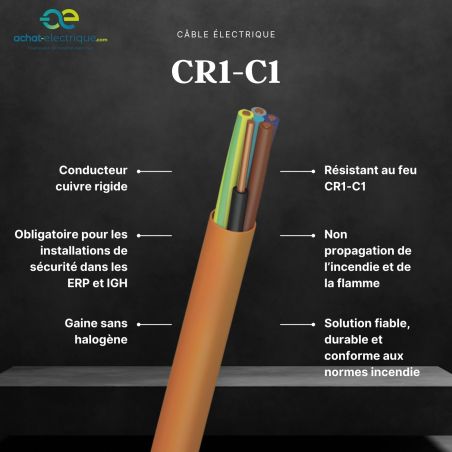

Le câble électrique CR1-C1 4G70 TGL est un câble de sécurité résistant au feu, conçu pour assurer la continuité de l’alimentation électrique des équipements essentiels en cas d’incendie. Il est destiné aux établissements recevant du public (ERP) et aux immeubles de grande hauteur (IGH), où les circuits de sécurité doivent rester opérationnels même dans des conditions extrêmes.

Sa gaine orange en polyoléfine sans halogène permet une identification immédiate des lignes de sécurité sur chantier. En situation d’incendie, elle limite fortement l’émission de fumées opaques ainsi que de gaz toxiques et corrosifs, facilitant l’évacuation des occupants et l’intervention des services de secours.

Spécificité du câble CR1-C1 4G70

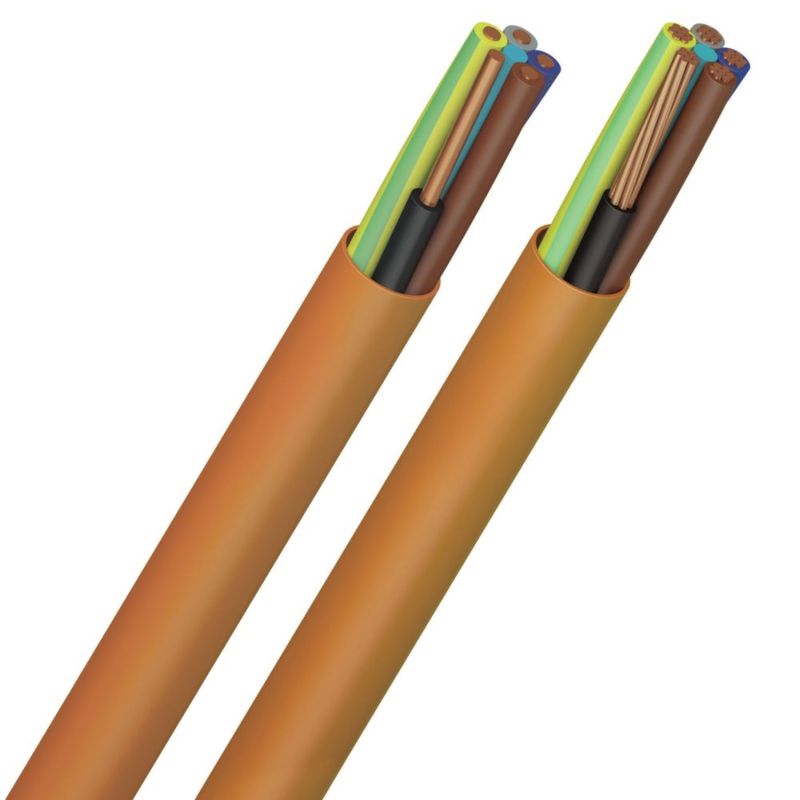

La configuration 4G70, composée de trois conducteurs actifs de 70 mm² et d’un conducteur de protection vert/jaune, rend ce câble parfaitement adapté aux installations triphasées de forte puissance nécessitant une mise à la terre intégrée. Il est particulièrement utilisé pour l’alimentation principale des systèmes de sécurité incendie, des tableaux électriques de secours ou des équipements à forte intensité.

Grâce à ses conducteurs en cuivre massif et à son isolation en élastomère silicone, le câble conserve ses propriétés électriques et mécaniques même sous des températures très élevées. Il peut fonctionner jusqu’à +90 °C en régime permanent et supporter des pointes allant jusqu’à +250 °C en régime de court-circuit, garantissant ainsi une fiabilité maximale pendant les phases critiques.

Comportement au feu et conformité normative

Le câble CR1-C1 4G70 est conforme aux normes françaises et européennes applicables aux câbles résistants au feu et sans halogène :

• Résistance au feu : NF C 32-070 CR1, EN 50200, IEC 60331-21
• Non propagation de la flamme et de l’incendie : NF C 32-070 C1 & C2, IEC 60332-1-1 / 2, IEC 60332-3-24C
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz d’incendie : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conformité RoHS : directive européenne 2011/65/UE

Caractéristiques techniques détaillées

• Nombre de conducteurs : 4 (3 phases + terre)
• Section nominale : 70 mm²
• Âme : cuivre nu massif – classe 1
• Isolation : élastomère silicone type EI2 selon EN 50363
• Gaine externe : polyoléfine sans halogène – couleur orange
• Tension assignée : Uo/U 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Plage de température d’utilisation : -30 °C à +90 °C
• Température maximale admissible à l’âme :
  • +90 °C en régime permanent
  • +250 °C en régime de court-circuit
• Rayon de courbure minimal en pose fixe : 6 × Ø
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Applications et domaines d’utilisation

Le câble CR1-C1 4G70 est destiné à l’alimentation des installations de sécurité dans les environnements soumis à des contraintes réglementaires élevées :

• Hôpitaux, cliniques et établissements de soins
• Maisons de retraite et établissements médico-sociaux
• Centres commerciaux et bâtiments tertiaires
• Salles de spectacle, cinémas et hôtels
• Bâtiments administratifs et infrastructures publiques
• Parkings souterrains et tunnels routiers
• Gares, aéroports et plateformes de transport

Installation et cadre réglementaire

Conformément à la norme NF C 15-100 – article 522-17 (conditions BD2, BD3 et BD4), l’utilisation de câbles CR1-C1 est obligatoire pour l’alimentation des circuits de sécurité. Ces circuits concernent notamment les équipements destinés à faciliter l’évacuation des personnes, l’intervention des secours ou dont l’arrêt pourrait présenter un risque majeur.

La vente à la coupe au mètre permet d’adapter précisément la longueur de câble à chaque installation, de limiter les chutes et d’optimiser le coût global de vos chantiers électriques.
