Câble électrique CR1-C1 1X240 TGL coupe au mètre

Câble CR1-C1 1X240 : une solution de sécurité incendie pour puissances extrêmes

Le câble électrique CR1-C1 1X240 TGL est un câble de sécurité résistant au feu, conçu pour assurer la continuité de l’alimentation électrique des équipements essentiels en cas d’incendie. Il est destiné aux établissements recevant du public (ERP) et aux immeubles de grande hauteur (IGH), où les circuits de sécurité doivent rester opérationnels quelles que soient les conditions.

Sa gaine orange en polyoléfine sans halogène permet une identification immédiate des lignes de sécurité sur chantier. En situation d’incendie, elle limite fortement l’émission de fumées opaques ainsi que de gaz toxiques et corrosifs, facilitant l’évacuation des personnes et l’intervention des services de secours.

Spécificité du câble CR1-C1 1X240

La configuration 1 conducteur de 240 mm² fait de ce câble une solution dédiée aux alimentations de puissance extrême nécessitant un conducteur unique. Il est particulièrement utilisé pour les liaisons principales de sécurité, l’alimentation de tableaux généraux de secours, ou les raccordements d’équipements critiques à très forte intensité dans les bâtiments de grande envergure.

Grâce à son conducteur en cuivre massif et à son isolation en élastomère silicone, le câble conserve ses propriétés électriques et mécaniques même sous des contraintes thermiques très élevées. Il fonctionne jusqu’à +90 °C en régime permanent et peut supporter des pointes allant jusqu’à +250 °C en régime de court-circuit, garantissant une alimentation fiable pendant toute la durée nécessaire à la mise en sécurité du site.

Comportement au feu et conformité normative

Le câble CR1-C1 1X240 est conforme aux principales normes françaises et européennes applicables aux câbles résistants au feu et sans halogène :

• Résistance au feu : NF C 32-070 CR1, EN 50200, IEC 60331-21
• Non propagation de la flamme et de l’incendie : NF C 32-070 C1 & C2, IEC 60332-1-1 / 2, IEC 60332-3-24C
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz d’incendie : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conformité RoHS : directive européenne 2011/65/UE

Caractéristiques techniques détaillées

• Nombre de conducteurs : 1
• Section nominale : 240 mm²
• Âme : cuivre nu massif – classe 1
• Isolation : élastomère silicone type EI2 selon EN 50363
• Gaine externe : polyoléfine sans halogène – couleur orange
• Tension assignée : Uo/U 300 / 500 V AC
• Tension d’essai : 2000 V AC pendant 5 minutes
• Plage de température d’utilisation : -30 °C à +90 °C
• Température maximale admissible à l’âme :
  • +90 °C en régime permanent
  • +250 °C en régime de court-circuit
• Rayon de courbure minimal en pose fixe : 6 × Ø
• Traction statique admissible : 15 N/mm² de section cuivre
• Traction dynamique admissible : 50 N/mm² de section cuivre

Applications et domaines d’utilisation

Le câble CR1-C1 1X240 est destiné à l’alimentation des installations de sécurité dans les environnements soumis aux exigences les plus élevées :

• Hôpitaux, cliniques et grands établissements de soins
• Centres commerciaux de très grande surface
• Salles de spectacle, stades, complexes événementiels
• Bâtiments administratifs et infrastructures publiques majeures
• Parkings souterrains, tunnels routiers, ouvrages d’art
• Gares, aéroports et plateformes de transport

Installation et cadre réglementaire

Conformément à la norme NF C 15-100 – article 522-17 (conditions BD2, BD3 et BD4), l’utilisation de câbles CR1-C1 est obligatoire pour l’alimentation des circuits de sécurité. Ces circuits concernent notamment les équipements destinés à faciliter l’évacuation des personnes, l’intervention des secours ou dont l’arrêt pourrait entraîner un danger majeur.

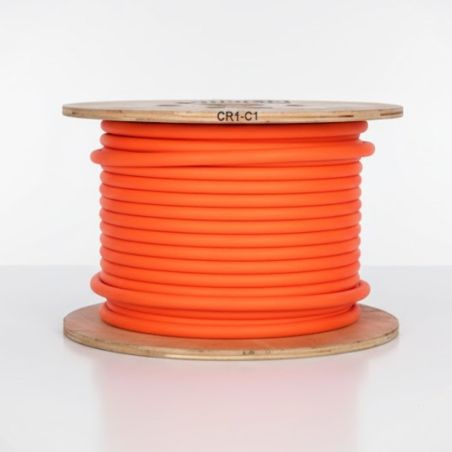

La vente à la coupe au mètre permet d’adapter précisément la longueur du câble à chaque installation, d’optimiser les coûts et de limiter les chutes, tout en garantissant une conformité totale aux exigences réglementaires.
