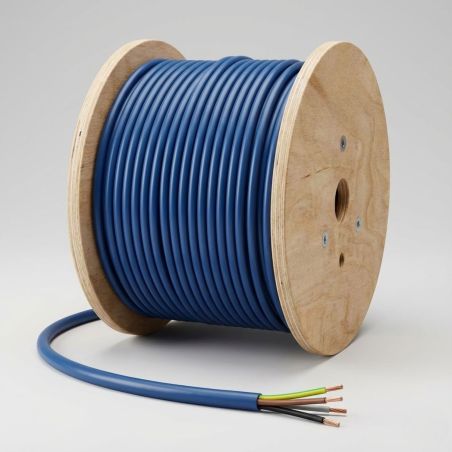

Câble électrique FR-N1X6G3-R 5G10 BLEU CCA S2 D2 A2 TGL coupe au mètre

Un câble 5G10 souple à comportement au feu amélioré pour installations triphasées de forte puissance

Le câble électrique FR-N1X6G3-R 5G10 mm² bleu est un câble basse tension destiné à l’alimentation et à la distribution électrique dans des environnements où les exigences de sécurité incendie sont particulièrement élevées. Il est spécifiquement conçu pour les installations en ERP (Établissements Recevant du Public) et en IGH (Immeubles de Grande Hauteur), en conformité avec les normes actuelles et les évolutions réglementaires récentes.

La spécificité du câble FR-N1X6G3-R par rapport à la version U réside dans la structure de ses conducteurs : le cuivre est câblé (classe 2), ce qui confère au câble une souplesse nettement supérieure. Cette caractéristique facilite considérablement la pose sur chantier, notamment pour les cheminements complexes, les passages en gaines techniques, les montées de colonnes ou les installations en locaux techniques, tout en réduisant les contraintes mécaniques lors de la mise en œuvre.

En configuration 5G10, le câble intègre cinq conducteurs (3 phases + neutre + conducteur de protection vert/jaune). Sa section élevée de 10 mm² permet le passage de courants importants et garantit une excellente tenue thermique. Cette configuration est idéale pour les circuits triphasés avec neutre, l’alimentation de machines, moteurs, équipements techniques, armoires et tableaux électriques nécessitant une puissance élevée, tout en assurant une mise à la terre conforme.

Sa gaine externe bleue en polyoléfine sans halogène assure une identification immédiate des câbles à comportement au feu amélioré. En cas d’incendie, ce câble est conçu pour ne pas propager les flammes, limiter la densité des fumées et réduire fortement l’émission de gaz corrosifs, contribuant ainsi à la protection des personnes, des équipements sensibles et des structures du bâtiment.

Conformité réglementaire et comportement au feu

Le câble FR-N1X6G3-R 5G10 est classé Euroclasse Cca s2, d2, a2 conformément au Règlement des Produits de Construction (RPC 305/2011) et répond à la norme NF C 32-325. Il s’inscrit pleinement dans le cadre du décret du 17 mai 2024, applicable à tous les permis de construire déposés à partir du 23 mai 2025, garantissant une installation conforme aux exigences des bureaux de contrôle, des assureurs et des maîtres d’ouvrage.

Sa conception sans halogène (IEC 60754-1 / EN 50267-2-1) permet de limiter fortement la corrosivité des gaz dégagés en cas d’incendie (IEC 60754-2 / EN 50267-2-2), tout en réduisant l’opacité des fumées (IEC 61034 / EN 50268-2). Ces performances améliorent les conditions d’évacuation et facilitent l’intervention rapide des services de secours.

Conception technique et performances électriques

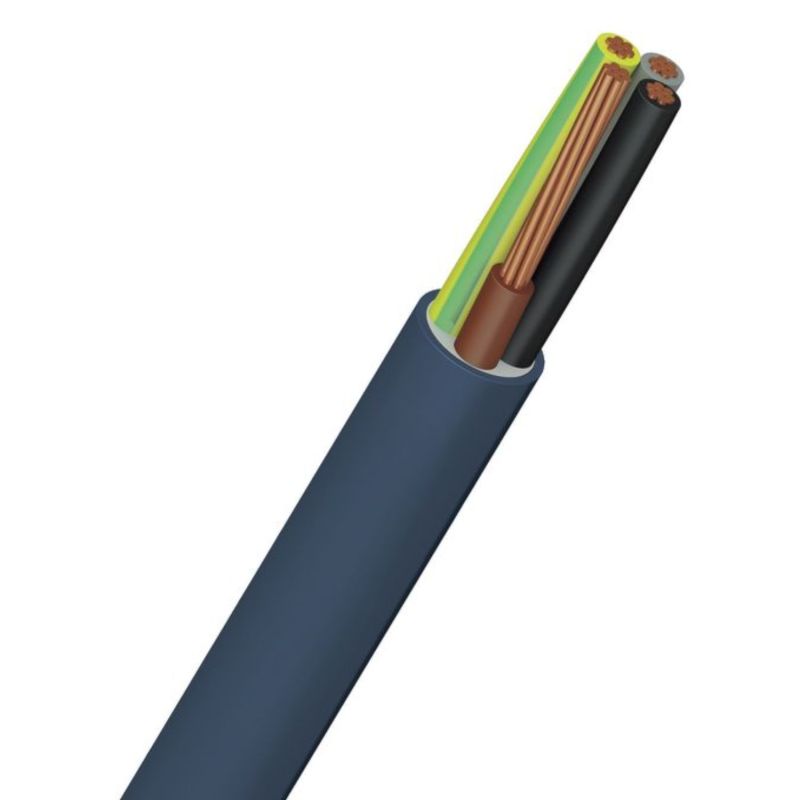

Le câble est constitué de conducteurs en cuivre nu câblé (classe 2), offrant un excellent compromis entre conductivité électrique élevée et souplesse de mise en œuvre. L’isolation en polyoléfine réticulée garantit une très bonne tenue thermique et une résistance accrue au vieillissement, tandis que la gaine externe thermoplastique sans halogène assure une durabilité optimale, même en conditions de pose contraignantes.

Conçu pour une tension de service de 0,6/1 kV, le FR-N1X6G3-R 5G10 supporte des températures jusqu’à +90 °C en régime permanent et +250 °C en cas de court-circuit. Sa souplesse, comparée à la version rigide U, permet une pose plus rapide, plus propre et plus confortable sur les chantiers de forte puissance.

Applications recommandées

Le câble FR-N1X6G3-R 5G10 mm² est recommandé pour :

• Les circuits triphasés avec neutre et conducteur de protection
• L’alimentation de machines, moteurs et équipements techniques de forte puissance
• Les installations électriques en ERP (bâtiments publics, tertiaires, établissements scolaires, commerces)
• Les installations en IGH
• L’alimentation et la distribution BT dans le tertiaire et le résidentiel collectif
• Les chantiers nécessitant une pose plus souple et plus rapide

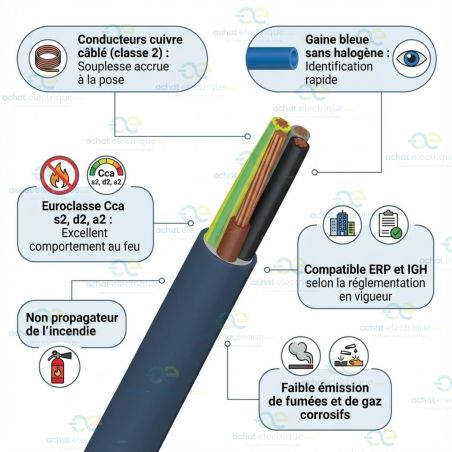

Les avantages du câble FR-N1X6G3-R 5G10

• Conducteurs cuivre câblé (classe 2) : grande souplesse à la pose
• Configuration 5G10 (3 phases + neutre + terre)
• Section 10 mm² adaptée aux courants élevés
• Gaine bleue sans halogène pour une identification rapide
• Euroclasse Cca s2, d2, a2 : excellent comportement au feu
• Compatible ERP et IGH selon la réglementation en vigueur
• Non propagateur de l’incendie
• Faible émission de fumées et de gaz corrosifs
• Vente au mètre : ajustement précis des longueurs sur chantier

Le câble FR-N1X6G3-R 5G10 mm² bleu est une solution de référence pour les professionnels recherchant un câble triphasé de forte puissance à sécurité incendie renforcée, alliant performances électriques élevées et souplesse de mise en œuvre.
