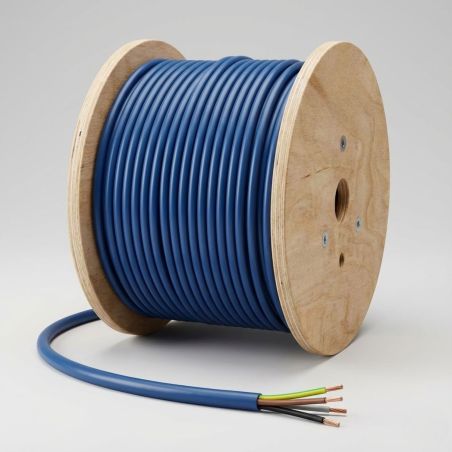

Câble électrique FR-N1X6G3-R 5G35 BLEU CCA S2 D2 A2 TGL coupe au mètre

Câble FR-N1X6G3-R 5G35 : une solution d’énergie complète pour installations triphasées de forte puissance

Le câble électrique FR-N1X6G3-R 5G35 BLEU est un câble d’alimentation destiné aux installations électriques fixes nécessitant une forte puissance, une excellente fiabilité dans le temps et une réaction au feu maîtrisée. Classé CCA S2 D2 A2 selon le règlement Produits de Construction (CPR), il répond aux exigences des bâtiments tertiaires, industriels et résidentiels collectifs.

Sa gaine extérieure bleue permet une identification claire des circuits d’énergie sur chantier. En cas d’incendie, ce câble présente une propagation limitée de la flamme, un dégagement de fumées modéré et une faible acidité des gaz émis, contribuant à la sécurité des personnes et à la protection des équipements électriques.

Spécificité du câble FR-N1X6G3-R 5G35

La configuration 5G35 correspond à trois conducteurs de phase, un conducteur de neutre et un conducteur de protection vert/jaune, tous en section 35 mm². Ce câble est ainsi parfaitement adapté aux alimentations triphasées complètes, intégrant directement la terre, ce qui simplifie le câblage et sécurise l’installation.

Il est couramment utilisé pour l’alimentation de tableaux électriques principaux, de machines industrielles, de groupes de production ou d’équipements nécessitant une puissance élevée avec une mise à la terre intégrée conforme aux exigences normatives.

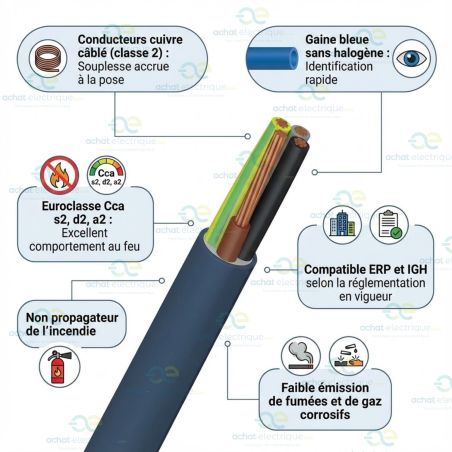

Réaction au feu – Classification CCA S2 D2 A2

Le câble FR-N1X6G3-R 5G35 est conforme au Règlement CPR et bénéficie de la classification CCA S2 D2 A2, garantissant :

• CCA : contribution limitée à la propagation du feu
• S2 : dégagement de fumées modéré
• D2 : gouttelettes ou débris enflammés limités
• A2 : faible acidité et corrosivité des gaz dégagés

Cette classification autorise l’utilisation du câble dans la majorité des bâtiments soumis à des exigences renforcées en matière de sécurité incendie.

Caractéristiques techniques détaillées

• Type de câble : FR-N1X6G3-R
• Nombre de conducteurs : 5 (3 phases + neutre + terre)
• Section nominale : 35 mm²
• Âme : cuivre – classe 2
• Isolation : XLPE
• Gaine externe : thermoplastique – couleur bleue
• Tension assignée : Uo/U 0,6 / 1 kV
• Température maximale en service permanent : +90 °C
• Température maximale admissible en court-circuit : +250 °C
• Rayon de courbure minimal : 12 × Ø

Domaines d’application

Le câble FR-N1X6G3-R 5G35 est utilisé pour l’alimentation électrique dans de nombreux environnements professionnels :

• Tableaux électriques basse tension et TGBT
• Installations industrielles et tertiaires
• Machines et équipements à forte puissance
• Colonnes montantes et liaisons principales
• Locaux techniques et salles électriques
• Bâtiments résidentiels collectifs

Installation et mise en œuvre

Ce câble est prévu pour une pose fixe en chemin de câbles, en goulotte, en conduit ou en pose apparente, conformément aux prescriptions de la norme NF C 15-100. La vente à la coupe au mètre permet une adaptation précise aux longueurs nécessaires, limitant les chutes et optimisant le coût global de l’installation.

Il constitue une solution complète et durable pour les professionnels recherchant un câble d’énergie triphasé performant, conforme aux exigences CPR, avec neutre et terre intégrés pour un câblage simplifié et sécurisé.
