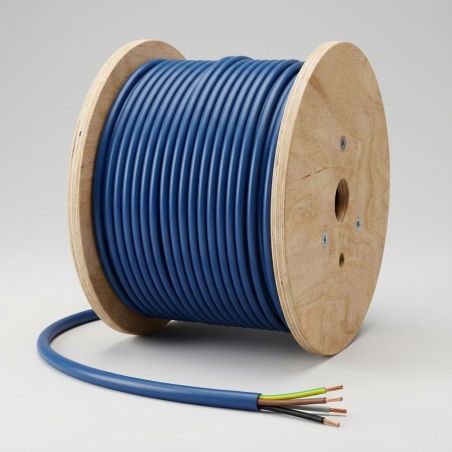

Câble électrique FR-N1X6G3-R 1X240 BLEU CCA S2 D2 A2 TGL coupe au mètre

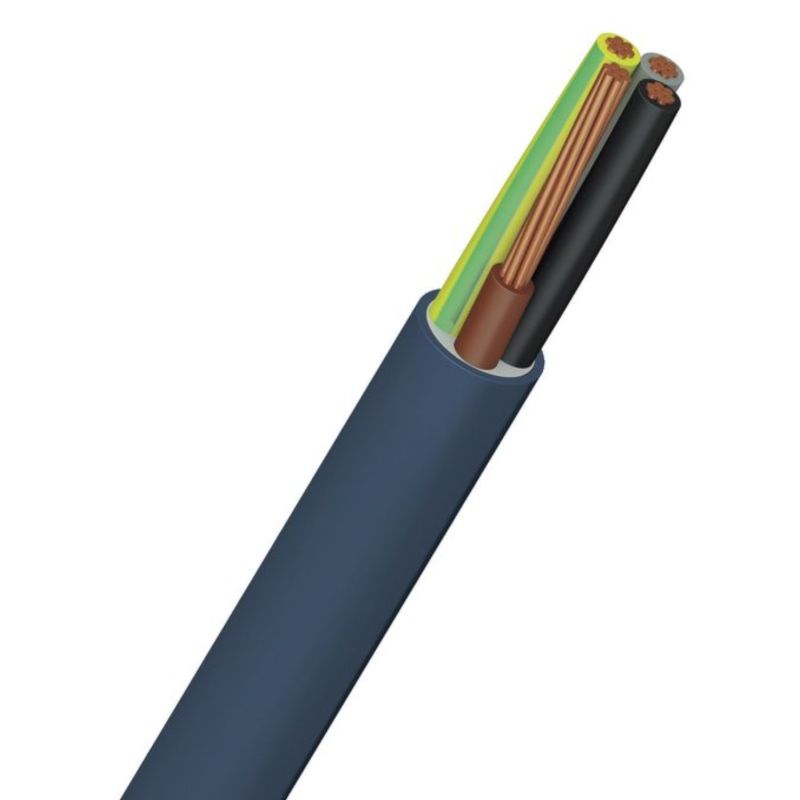

Présentation du câble électrique FR-N1X6G3-R 1X240 bleu

Le câble électrique FR-N1X6G3-R 1X240 bleu est un câble basse tension de très forte section, destiné aux installations électriques nécessitant le transport de très fortes intensités tout en répondant à des exigences élevées en matière de sécurité incendie.

Appartenant à la gamme FR-N1X6G3, il est immédiatement identifiable grâce à sa gaine bleue sans halogène. Ce marquage couleur facilite les contrôles sur chantier et garantit la conformité des installations en ERP (Établissements Recevant du Public) et IGH (Immeubles de Grande Hauteur).

Classé Euroclasse Cca s2, d2, a2 selon le Règlement Produits de Construction (RPC 305/2011), ce câble répond aux obligations du décret du 17 mai 2024 et est adapté aux permis de construire déposés à partir du 23 mai 2025.

Spécificités de la version 1X240 mm²

La version 1X240 mm² est composée d’un conducteur cuivre unique de très grande section, spécialement conçu pour les lignes principales d’alimentation électrique où les intensités sont élevées et les contraintes thermiques importantes.

Ce type de câble est couramment utilisé pour :

• Les liaisons transformateur / TGBT
• Les alimentations générales de bâtiments tertiaires ou industriels
• Les colonnes montantes de forte puissance
• Les sous-tableaux alimentant des équipements énergivores

Le conducteur en cuivre câblé classe 2 (R) garantit une excellente conductivité électrique tout en facilitant la mise en œuvre par rapport à un conducteur massif, ce qui est particulièrement apprécié sur les chantiers de grande envergure.

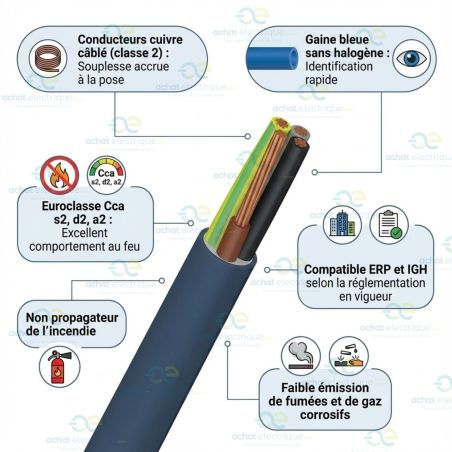

Comportement au feu et protection des personnes

La gaine extérieure en polyoléfine thermoplastique sans halogène assure un comportement au feu amélioré :

• Non propagation de l’incendie (Euroclasse Cca)
• Faible dégagement de fumées (s2), favorisant l’évacuation
• Absence de gouttelettes enflammées (d2)
• Gaz faiblement corrosifs (a2), limitant les dégâts matériels

Ces performances sont essentielles dans les bâtiments recevant du public, où la sécurité des occupants et la préservation des équipements sont prioritaires.

Caractéristiques techniques détaillées

• Conducteur : cuivre nu câblé – classe 2 (R)
• Isolation : polyoléfine réticulée
• Gaine extérieure : polyoléfine thermoplastique sans halogène – bleue
• Tension assignée : Uo/U 600 / 1000 V AC
• Tension d’essai : 3500 V AC pendant 5 minutes
• Température d’utilisation : -15 °C à +65 °C
• Température maximale à l’âme :
  • +90 °C en régime permanent
  • +250 °C en régime de court-circuit
• Rayon de courbure fixe : 6 × le diamètre extérieur

Normes et conformités

• NF C 32-325
• Euroclasse Cca s2, d2, a2 – RPC 305/2011
• IEC 60754-1 / EN 50267-2-1 (absence d’halogènes)
• IEC 60754-2 / EN 50267-2-2 (corrosivité des gaz)
• IEC 61034 / EN 50268-2 (densité des fumées)
• Directive RoHS 2011/65/UE

Domaines d’application

Le câble FR-N1X6G3-R 1X240 bleu est destiné à l’alimentation et la distribution électrique basse tension (hors circuits de sécurité), notamment dans :

• Établissements recevant du public (ERP)
• Immeubles de grande hauteur (IGH)
• Bâtiments tertiaires, industriels et collectifs
• Installations neuves soumises à la réglementation incendie renforcée

Grâce à sa très grande section, son comportement au feu certifié et sa conformité réglementaire, le câble FR-N1X6G3-R 1X240 bleu constitue une solution fiable, durable et parfaitement adaptée aux installations électriques de très forte puissance.
