Câble électrique FR-N1X1G1-U 5G1,5 VERT CCA S1 D1 A1 TGL coupe au mètre

Un câble rigide haute sécurité pour installations triphasées avec neutre

Le câble électrique FR-N1X1G1-U 5G1,5 mm² vert est un câble rigide basse tension destiné aux installations électriques nécessitant un niveau élevé de sécurité incendie et une conformité stricte aux normes en vigueur. Sa configuration 5G comprend trois phases, un neutre et un conducteur de protection (terre), ce qui le rend parfaitement adapté aux installations triphasées avec neutre dans les bâtiments techniques, tertiaires et industriels légers.

Sa gaine verte en polyoléfine sans halogène permet une identification rapide sur chantier et garantit, en cas d’incendie, une faible émission de fumées, une corrosivité très limitée des gaz et une non-propagation des flammes. Ce câble contribue ainsi activement à la sécurité des personnes, facilite l’évacuation et limite les dégâts sur les équipements sensibles.

Comportement au feu et conformité réglementaire

Le câble FR-N1X1G1-U 5G1,5 est classé Euroclasse Cca-s1, d1, a1 selon la Réglementation des Produits de Construction (RPC 305/2011). Cette classification atteste :

• Cca : contribution limitée au développement de l’incendie
• s1 : très faible densité de fumée
• d1 : absence de gouttelettes ou débris enflammés persistants
• a1 : gaz dégagés très peu corrosifs

Il répond aux exigences de non-propagation de l’incendie C1 conformément aux normes NF C 32-070, IEC 60332-1 et IEC 60332-3-24C, et est conforme aux normes NF C 32-323, CENELEC HD 620 et IEC 60502-1.

Ce câble peut être utilisé dans les bâtiments dont le permis de construire a été déposé avant le 23 mai 2025, en conformité avec la réglementation applicable aux câbles à comportement au feu amélioré.

Spécificité du câble FR-N1X1G1-U 5G1,5 mm²

La configuration 5G1,5 mm² est spécifiquement conçue pour les circuits triphasés avec neutre et terre, permettant l’alimentation d’équipements nécessitant une distribution équilibrée des phases et une sécurité renforcée. Elle est couramment utilisée pour les alimentations de machines légères, d’équipements techniques et de réseaux électriques tertiaires.

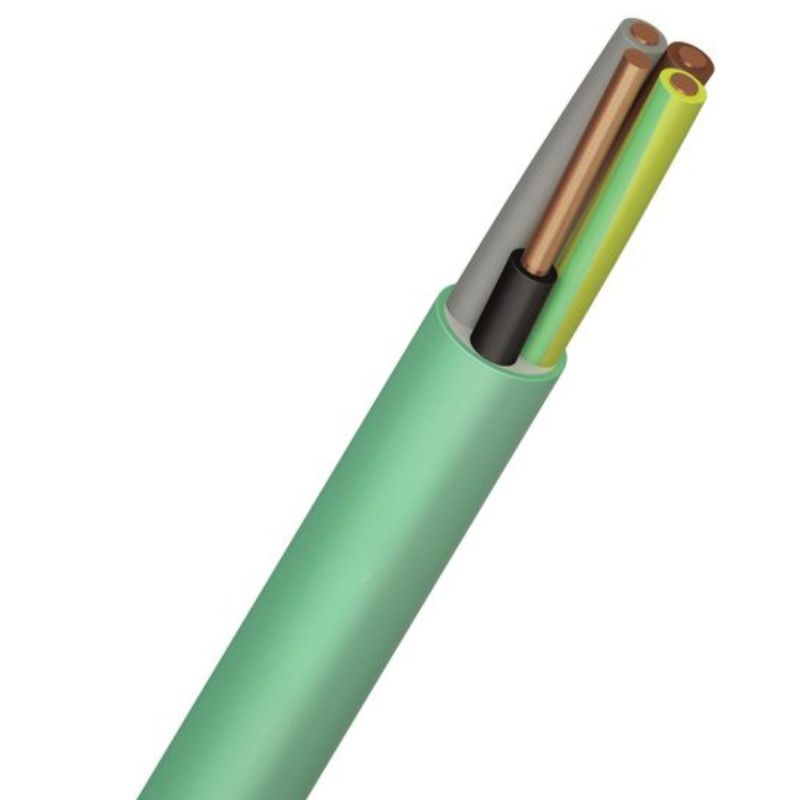

Les conducteurs sont en cuivre nu massif (classe 1), garantissant une excellente conductivité électrique et une stabilité mécanique durable. L’isolation en polyoléfine réticulée offre une résistance thermique élevée, une bonne tenue au vieillissement et une grande fiabilité dans le temps.

Caractéristiques techniques principales

• Âme : cuivre nu massif (U)
• Isolation : polyoléfine réticulée sans halogène
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 8400 V DC
• Température de service : de -25 °C à +65 °C
• Température admissible à l’âme : +90 °C (jusqu’à +250 °C en court-circuit)
• Rayon de courbure minimum : 10 x le diamètre du câble

Applications recommandées

Le câble FR-N1X1G1-U 5G1,5 est destiné à l’alimentation et à la distribution d’installations électriques basse tension (hors circuits de sécurité) dans des environnements à forte exigence réglementaire :

• Établissements recevant du public (ERP) : hôpitaux, bâtiments administratifs, écoles
• Immeubles de grande hauteur (IGH)
• Data centers, locaux techniques et salles serveurs
• Sites industriels légers et installations tertiaires

Conditions d’installation

Selon la NF C 15-100 (chapitre 32 – influences externes), l’utilisation de câbles non propagateurs de l’incendie C1 est recommandée dans les environnements présentant des risques accrus :

• Évacuation d’urgence : BD2, BD3, BD4
• Risque incendie : BE2
• Structures propagatrices d’incendie : CB2
• Matériaux de construction combustibles : CA2

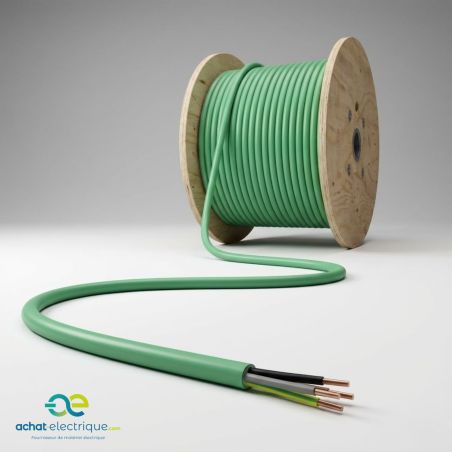

Proposé au mètre, le câble FR-N1X1G1-U 5G1,5 mm² permet une adaptation précise aux longueurs nécessaires, limite les pertes et s’intègre facilement aux contraintes des chantiers, en neuf comme en rénovation.
