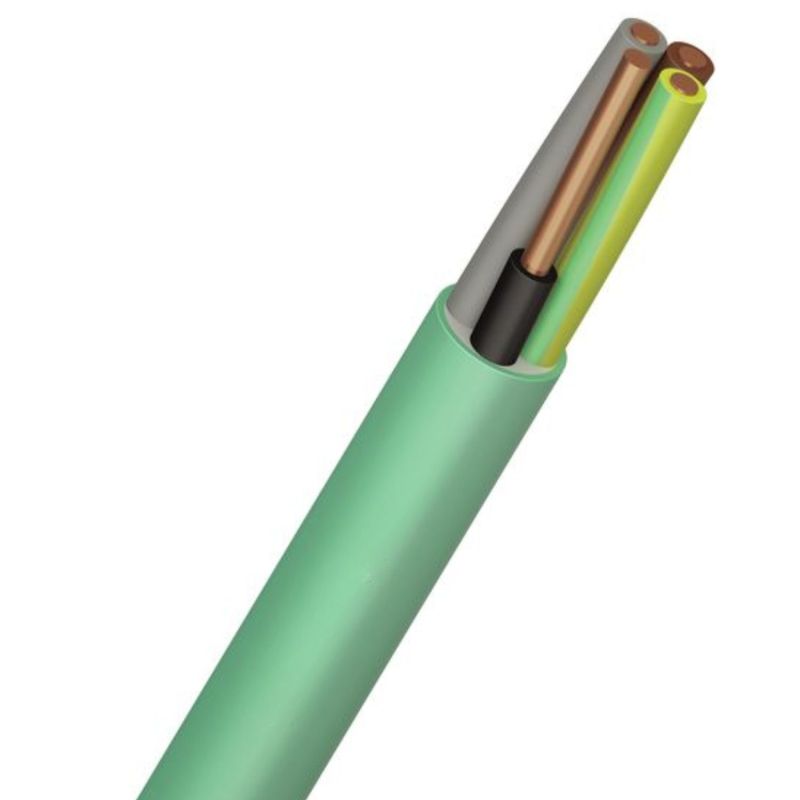

Câble électrique FR-N1X1G1-U 7G1,5 VERT CCA S1 D1 A1 TGL coupe au mètre

Un câble rigide haute sécurité pour réseaux multipolaires techniques

Le câble électrique FR-N1X1G1-U 7G1,5 mm² vert est un câble rigide basse tension destiné aux installations électriques complexes nécessitant plusieurs conducteurs actifs et un niveau élevé de sécurité incendie. Sa configuration 7G intègre un conducteur de protection (terre) et permet l’alimentation de circuits techniques spécifiques dans des environnements à fortes contraintes réglementaires.

Sa gaine verte en polyoléfine sans halogène assure une identification rapide sur chantier et garantit, en cas d’incendie, une faible émission de fumées, une corrosivité très limitée des gaz et une non-propagation des flammes. Ces caractéristiques contribuent directement à la sécurité des personnes, facilitent l’évacuation et limitent les dommages sur les équipements sensibles.

Comportement au feu et conformité réglementaire

Le câble FR-N1X1G1-U 7G1,5 est classé Euroclasse Cca-s1, d1, a1 selon la Réglementation des Produits de Construction (RPC 305/2011). Cette classification garantit :

• Cca : contribution limitée au développement de l’incendie
• s1 : très faible densité de fumée
• d1 : absence de gouttelettes ou débris enflammés persistants
• a1 : gaz dégagés très peu corrosifs

Il répond aux exigences de non-propagation de l’incendie C1 conformément aux normes NF C 32-070, IEC 60332-1 et IEC 60332-3-24C, et est conforme aux normes NF C 32-323, CENELEC HD 620 et IEC 60502-1.

Ce câble peut être utilisé dans les bâtiments dont le permis de construire a été déposé avant le 23 mai 2025, conformément à la réglementation applicable aux câbles à comportement au feu amélioré.

Spécificité du câble FR-N1X1G1-U 7G1,5 mm²

La configuration 7G1,5 mm² comprend six conducteurs actifs et un conducteur de protection, ce qui permet l’alimentation de réseaux multipolaires complexes. Elle est particulièrement adaptée aux installations techniques nécessitant plusieurs circuits regroupés dans un même câble, comme certains équipements industriels, automatismes, systèmes de commande ou infrastructures tertiaires spécifiques.

Les conducteurs sont en cuivre nu massif (classe 1), assurant une excellente conductivité électrique et une stabilité mécanique durable. L’isolation en polyoléfine réticulée garantit une résistance thermique élevée, une bonne tenue au vieillissement et une fiabilité optimale dans le temps.

Caractéristiques techniques principales

• Âme : cuivre nu massif (U)
• Isolation : polyoléfine réticulée sans halogène
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 8400 V DC
• Température de service : de -25 °C à +65 °C
• Température admissible à l’âme : +90 °C (jusqu’à +250 °C en court-circuit)
• Rayon de courbure minimum : 10 x le diamètre du câble

Applications recommandées

Le câble FR-N1X1G1-U 7G1,5 est destiné à l’alimentation et à la distribution d’installations électriques basse tension (hors circuits de sécurité) dans des environnements à forte exigence réglementaire :

• Établissements recevant du public (ERP) : hôpitaux, bâtiments tertiaires, équipements collectifs
• Immeubles de grande hauteur (IGH)
• Data centers, locaux techniques et infrastructures numériques
• Installations industrielles légères, automatismes et systèmes de contrôle

Conditions d’installation

Conformément à la NF C 15-100 (chapitre 32 – influences externes), l’utilisation de câbles non propagateurs de l’incendie C1 est recommandée dans les environnements présentant des risques accrus :

• Évacuation d’urgence : BD2, BD3, BD4
• Risque incendie : BE2
• Structures propagatrices d’incendie : CB2
• Matériaux de construction combustibles : CA2

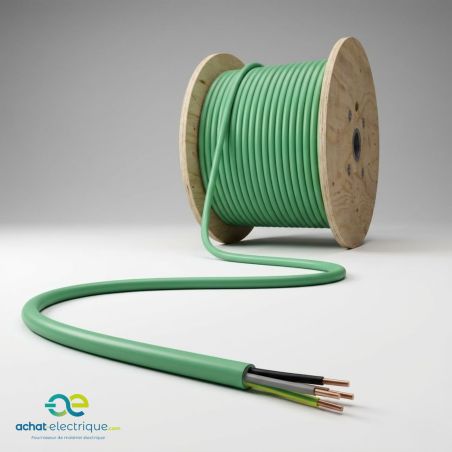

Proposé au mètre, le câble FR-N1X1G1-U 7G1,5 mm² permet une adaptation précise aux longueurs nécessaires, facilite le passage de plusieurs circuits dans un seul câble et optimise l’organisation des installations sur chantier.
