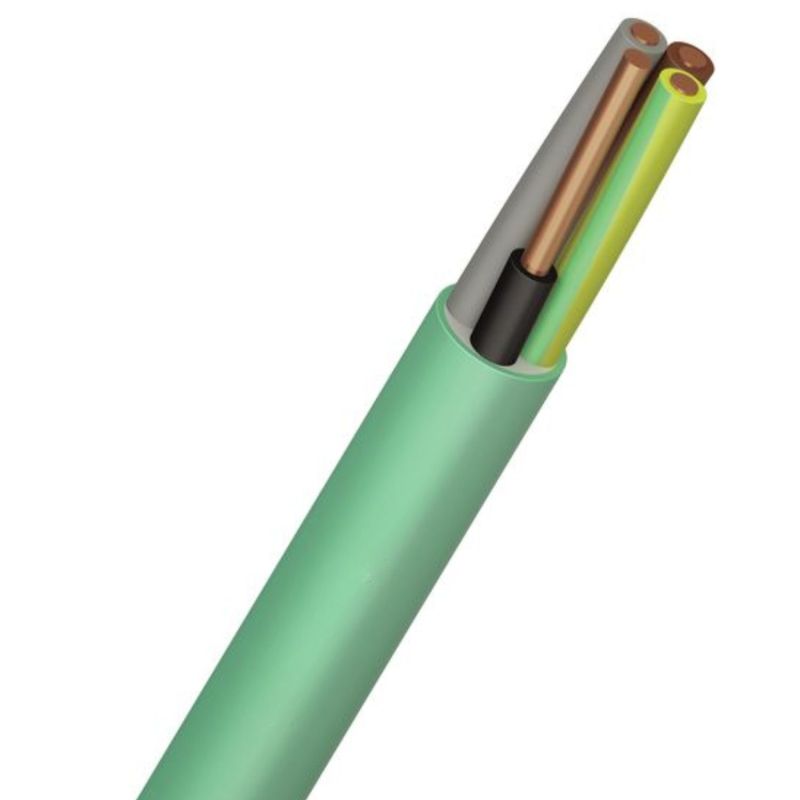

Câble électrique FR-N1X1G1-U 19G1,5 VERT CCA S1 D1 A1 TGL coupe au mètre

Un câble rigide haute sécurité pour réseaux multipolaires de très grande capacité

Le câble électrique FR-N1X1G1-U 19G1,5 mm² vert est un câble rigide basse tension spécialement conçu pour les installations électriques complexes nécessitant un très grand nombre de conducteurs et un niveau élevé de sécurité incendie. Sa configuration 19G intègre un conducteur de protection (terre) et permet de regrouper de nombreux circuits au sein d’un même câble, optimisant ainsi les cheminements et l’organisation des réseaux.

Sa gaine verte en polyoléfine sans halogène assure une identification rapide sur chantier et garantit, en cas d’incendie, une très faible émission de fumées, une corrosivité minimale des gaz et une non-propagation des flammes. Ces performances sont essentielles dans les bâtiments accueillant du public et les infrastructures sensibles, où la protection des personnes et des équipements est prioritaire.

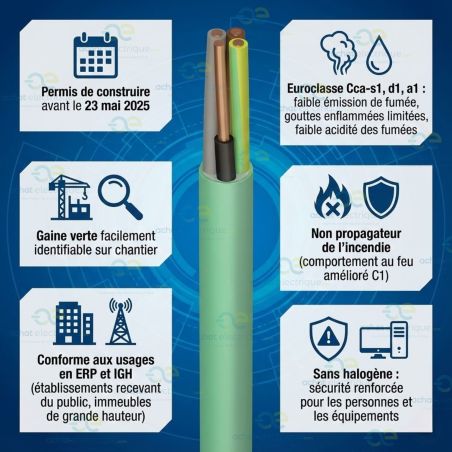

Comportement au feu et conformité réglementaire

Le câble FR-N1X1G1-U 19G1,5 est classé Euroclasse Cca-s1, d1, a1 selon la Réglementation des Produits de Construction (RPC 305/2011). Cette classification garantit :

• Cca : contribution limitée au développement de l’incendie
• s1 : très faible densité de fumée
• d1 : absence de gouttelettes ou débris enflammés persistants
• a1 : gaz dégagés très peu corrosifs

Il répond aux exigences de non-propagation de l’incendie C1 conformément aux normes NF C 32-070, IEC 60332-1 et IEC 60332-3-24C, et est conforme aux normes NF C 32-323, CENELEC HD 620 et IEC 60502-1.

Ce câble est compatible avec les installations dont le permis de construire a été déposé avant le 23 mai 2025, conformément à la réglementation applicable aux câbles à comportement au feu amélioré.

Spécificité du câble FR-N1X1G1-U 19G1,5 mm²

La configuration 19G1,5 mm² comprend dix-huit conducteurs actifs et un conducteur de protection. Elle est particulièrement adaptée aux installations multipolaires de très grande capacité, telles que les réseaux de commande, de signalisation, d’automatisme, de gestion technique du bâtiment (GTB) ou les installations tertiaires et industrielles nécessitant le regroupement d’un grand nombre de circuits dans un seul câble.

Les conducteurs sont en cuivre nu massif (classe 1), garantissant une excellente conductivité électrique, une grande stabilité mécanique et une tenue durable dans le temps. L’isolation en polyoléfine réticulée assure une résistance thermique élevée et une fiabilité optimale, même dans des conditions d’exploitation exigeantes.

Caractéristiques techniques principales

• Âme : cuivre nu massif (U)
• Isolation : polyoléfine réticulée sans halogène
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 8400 V DC
• Température de service : de -25 °C à +65 °C
• Température admissible à l’âme : +90 °C (jusqu’à +250 °C en court-circuit)
• Rayon de courbure minimum : 10 x le diamètre du câble

Applications recommandées

Le câble FR-N1X1G1-U 19G1,5 est destiné à l’alimentation et à la distribution d’installations électriques basse tension (hors circuits de sécurité) dans des environnements à fortes contraintes réglementaires :

• Établissements recevant du public (ERP) : hôpitaux, grands bâtiments tertiaires, complexes publics
• Immeubles de grande hauteur (IGH)
• Data centers, locaux techniques, infrastructures numériques
• Installations industrielles, automatismes, systèmes de contrôle et GTB

Conditions d’installation

Conformément à la NF C 15-100 (chapitre 32 – influences externes), l’utilisation de câbles non propagateurs de l’incendie C1 est recommandée dans les environnements présentant des risques accrus :

• Évacuation d’urgence : BD2, BD3, BD4
• Risque incendie : BE2
• Structures propagatrices d’incendie : CB2
• Matériaux de construction combustibles : CA2

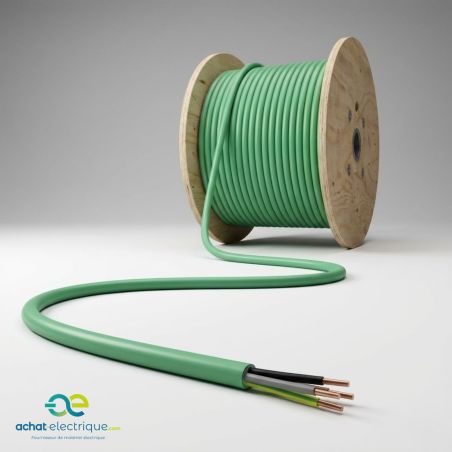

Proposé au mètre, le câble FR-N1X1G1-U 19G1,5 mm² permet une adaptation précise aux longueurs nécessaires, facilite le regroupement d’un grand nombre de circuits dans un seul câble et optimise l’organisation des installations sur les chantiers les plus exigeants.
