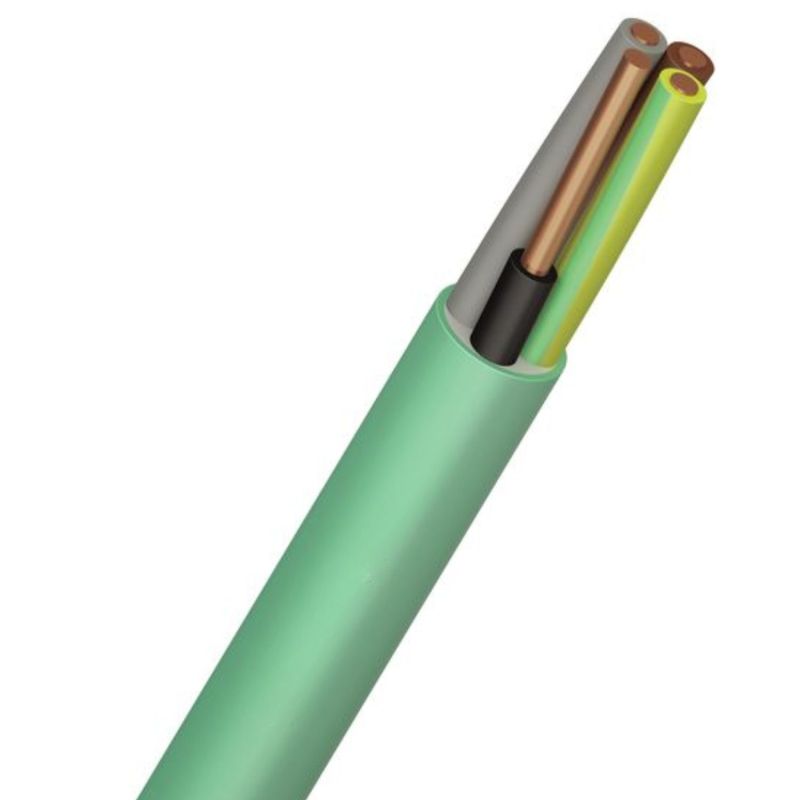

Câble électrique FR-N1X1G1-U 3G4 VERT CCA S1 D1 A1 TGL coupe au mètre

Un câble rigide haute sécurité pour circuits d’alimentation renforcés avec terre

Le câble électrique FR-N1X1G1-U 3G4 mm² vert est un câble rigide basse tension conçu pour les installations électriques nécessitant une section élevée afin de supporter des intensités importantes, tout en garantissant un haut niveau de sécurité incendie. Sa configuration 3G intègre un conducteur de protection (terre), ce qui le rend parfaitement adapté aux circuits d’alimentation monophasés exigeants dans les bâtiments à fortes contraintes réglementaires.

Sa gaine verte en polyoléfine sans halogène permet une identification rapide sur chantier et garantit, en cas d’incendie, une très faible émission de fumées, une corrosivité minimale des gaz et une non-propagation des flammes. Ces performances sont essentielles dans les bâtiments accueillant du public et les infrastructures sensibles.

Comportement au feu et conformité réglementaire

Le câble FR-N1X1G1-U 3G4 est classé Euroclasse Cca-s1, d1, a1 selon la Réglementation des Produits de Construction (RPC 305/2011). Cette classification garantit :

• Cca : contribution limitée au développement de l’incendie
• s1 : très faible densité de fumée
• d1 : absence de gouttelettes ou débris enflammés persistants
• a1 : gaz dégagés très peu corrosifs

Il répond aux exigences de non-propagation de l’incendie C1 conformément aux normes NF C 32-070, IEC 60332-1 et IEC 60332-3-24C, et est conforme aux normes NF C 32-323, CENELEC HD 620 et IEC 60502-1.

Ce câble est compatible avec les installations dont le permis de construire a été déposé avant le 23 mai 2025, conformément à la réglementation applicable aux câbles à comportement au feu amélioré.

Spécificité du câble FR-N1X1G1-U 3G4 mm²

La configuration 3G4 mm² comprend deux conducteurs actifs et un conducteur de protection, ce qui la rend idéale pour les circuits d’alimentation monophasés à forte intensité, tels que les lignes dédiées, les équipements électriques puissants ou certaines alimentations de tableaux secondaires. Elle offre un excellent compromis entre capacité de transport du courant et sécurité d’exploitation.

Les conducteurs sont en cuivre nu massif (classe 1), garantissant une excellente conductivité électrique, une stabilité mécanique durable et une tenue fiable dans le temps. L’isolation en polyoléfine réticulée assure une résistance thermique élevée, une bonne tenue au vieillissement et une fiabilité optimale, même dans des conditions d’exploitation exigeantes.

Caractéristiques techniques principales

• Âme : cuivre nu massif (U)
• Isolation : polyoléfine réticulée sans halogène
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 8400 V DC
• Température de service : de -25 °C à +65 °C
• Température admissible à l’âme : +90 °C (jusqu’à +250 °C en court-circuit)
• Rayon de courbure minimum : 10 x le diamètre du câble

Applications recommandées

Le câble FR-N1X1G1-U 3G4 est destiné à l’alimentation et à la distribution d’installations électriques basse tension (hors circuits de sécurité) dans des environnements à fortes contraintes réglementaires :

• Établissements recevant du public (ERP) : hôpitaux, bâtiments tertiaires, commerces
• Immeubles de grande hauteur (IGH)
• Data centers, locaux techniques et infrastructures sensibles
• Installations industrielles légères et tertiaires

Conditions d’installation

Conformément à la NF C 15-100 (chapitre 32 – influences externes), l’utilisation de câbles non propagateurs de l’incendie C1 est recommandée dans les environnements présentant des risques accrus :

• Évacuation d’urgence : BD2, BD3, BD4
• Risque incendie : BE2
• Structures propagatrices d’incendie : CB2
• Matériaux de construction combustibles : CA2

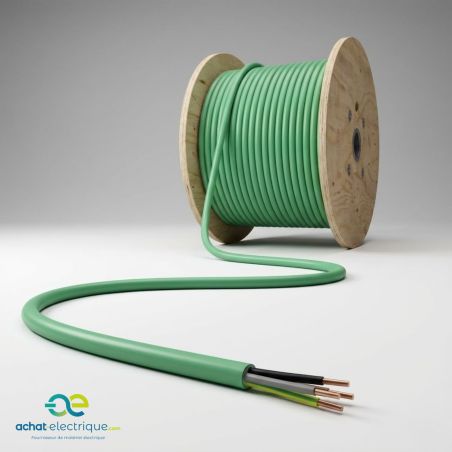

Proposé au mètre, le câble FR-N1X1G1-U 3G4 mm² permet une adaptation précise aux longueurs nécessaires, limite les pertes et s’intègre parfaitement aux contraintes des chantiers, en neuf comme en rénovation.
