Câble électrique FR-N1X1G1-U 4G4 VERT CCA S1 D1 A1 TGL coupe au mètre

Un câble rigide haute sécurité pour circuits multipolaires à forte intensité

Le câble électrique FR-N1X1G1-U 4G4 mm² vert est un câble rigide basse tension conçu pour les installations électriques nécessitant une section élevée afin de supporter des intensités importantes, tout en répondant à des exigences strictes en matière de sécurité incendie. Sa configuration 4G intègre un conducteur de protection (terre), ce qui le rend particulièrement adapté aux circuits multipolaires et à certaines applications triphasées sans neutre.

Sa gaine verte en polyoléfine sans halogène permet une identification immédiate sur chantier et garantit, en cas d’incendie, une très faible émission de fumées, une corrosivité minimale des gaz et une non-propagation des flammes. Ces caractéristiques sont essentielles dans les bâtiments accueillant du public et les environnements techniques sensibles.

Comportement au feu et conformité réglementaire

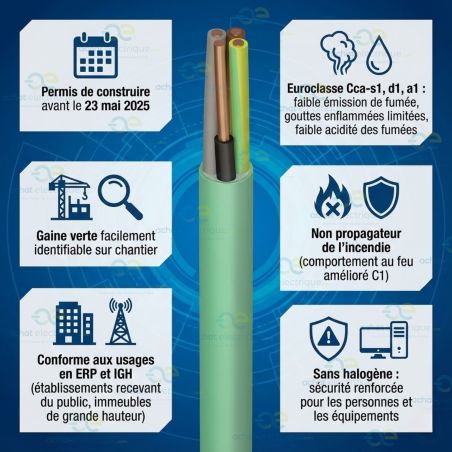

Le câble FR-N1X1G1-U 4G4 est classé Euroclasse Cca-s1, d1, a1 conformément à la Réglementation des Produits de Construction (RPC 305/2011). Cette classification garantit :

• Cca : contribution limitée au développement de l’incendie
• s1 : très faible densité de fumée, facilitant l’évacuation
• d1 : absence de gouttelettes ou débris enflammés persistants
• a1 : gaz dégagés très peu corrosifs, protégeant les équipements

Il est conforme aux exigences de non-propagation de l’incendie C1 selon les normes NF C 32-070, IEC 60332-1 et IEC 60332-3-24C, et répond également aux référentiels NF C 32-323, CENELEC HD 620 et IEC 60502-1.

Ce câble peut être installé dans les bâtiments dont le permis de construire a été déposé avant le 23 mai 2025, conformément à la réglementation applicable aux câbles à comportement au feu amélioré.

Spécificité du câble FR-N1X1G1-U 4G4 mm²

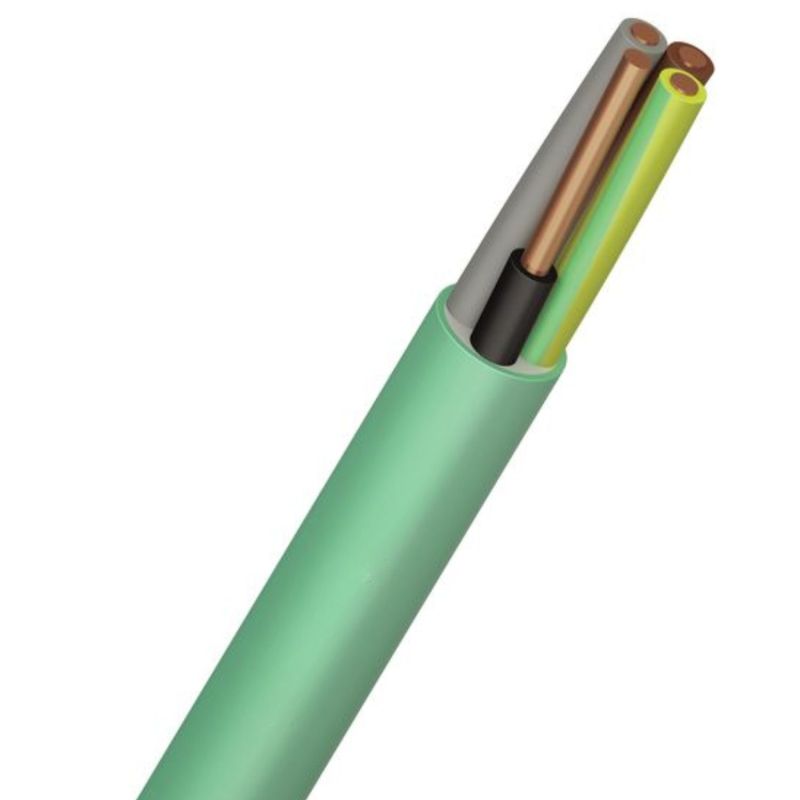

La configuration 4G4 mm² comprend trois conducteurs actifs et un conducteur de protection. Elle est particulièrement adaptée aux circuits triphasés sans neutre et aux alimentations nécessitant une capacité de courant élevée, tout en conservant un bon compromis entre puissance transmise et encombrement du câble.

Les conducteurs sont en cuivre nu massif (classe 1), garantissant une excellente conductivité électrique et une grande stabilité mécanique. L’isolation en polyoléfine réticulée assure une résistance thermique élevée, une bonne tenue au vieillissement et une fiabilité durable, même en conditions d’exploitation exigeantes.

Caractéristiques techniques principales

• Âme : cuivre nu massif (U)
• Isolation : polyoléfine réticulée sans halogène
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 8400 V DC
• Température de service : de -25 °C à +65 °C
• Température admissible à l’âme : +90 °C (jusqu’à +250 °C en court-circuit)
• Rayon de courbure minimum : 10 x le diamètre du câble

Applications recommandées

Le câble FR-N1X1G1-U 4G4 est destiné à l’alimentation et à la distribution d’installations électriques basse tension (hors circuits de sécurité) dans des environnements à fortes contraintes réglementaires :

• Établissements recevant du public (ERP) : hôpitaux, bâtiments tertiaires, commerces
• Immeubles de grande hauteur (IGH)
• Locaux techniques, data centers et infrastructures sensibles
• Installations industrielles légères et réseaux triphasés spécifiques

Conditions d’installation

Conformément à la NF C 15-100 (chapitre 32 – influences externes), l’utilisation de câbles non propagateurs de l’incendie C1 est recommandée dans les environnements présentant des risques accrus :

• Évacuation d’urgence : BD2, BD3, BD4
• Risque incendie : BE2
• Structures propagatrices d’incendie : CB2
• Matériaux de construction combustibles : CA2

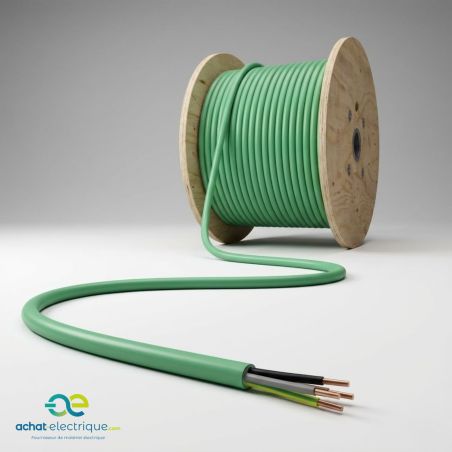

Proposé au mètre, le câble FR-N1X1G1-U 4G4 mm² permet une adaptation précise aux longueurs nécessaires, limite les chutes et s’intègre parfaitement aux contraintes des chantiers professionnels, en neuf comme en rénovation.
