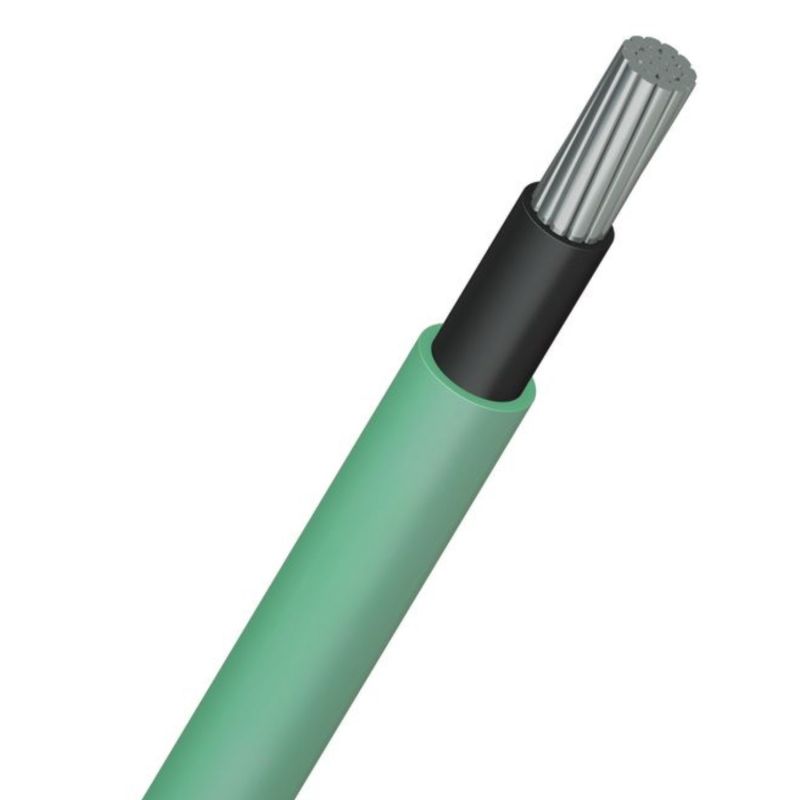

Câble électrique FR-N1X1G1-AR 1X70 ALU VERT CCA S1A D1 A1 TGL coupe au mètre

Un câble aluminium à haut niveau de sécurité pour les installations basse tension

Le câble électrique FR-N1X1G1-AR 1X70 ALU est un câble rigide à conducteur aluminium câblé de classe 2, conçu pour l’alimentation et la distribution d’énergie électrique en basse tension. Il répond aux exigences des installations modernes nécessitant un comportement au feu amélioré, notamment dans les bâtiments à forte fréquentation ou à contraintes réglementaires élevées.

Sa gaine extérieure verte en polyoléfine thermoplastique sans halogène permet une identification rapide sur chantier tout en garantissant une sécurité accrue en cas d’incendie. En limitant la propagation du feu, les émissions de fumées et la corrosivité des gaz, ce câble contribue à la protection des personnes, des équipements et des infrastructures.

Comportement au feu et conformité réglementaire

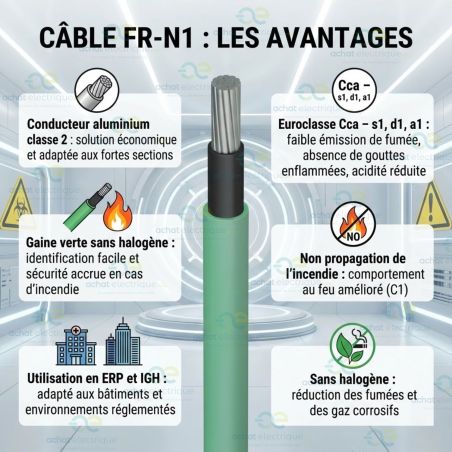

Le câble FR-N1X1G1-AR 1X70 ALU est classé Euroclasse Cca – s1, d1, a1 conformément au Règlement Produits de Construction (RPC) n°305/2011. Ce classement atteste :

• d’une non-propagation de l’incendie (catégories C1 et C2)
• d’une très faible densité de fumée en cas de feu (s1)
• de l’absence de gouttelettes ou débris enflammés (d1)
• d’une acidité et corrosivité des fumées très limitées (a1)

Il est conforme aux normes NF C 32-323, CENELEC HD 620 partie 5-6 et IEC 60502-1, ainsi qu’aux essais feu IEC 60332, IEC 60754 et IEC 61034. Il est également sans halogène et conforme à la directive RoHS 2011/65/UE.

Applications recommandées

Ce câble est particulièrement adapté aux environnements nécessitant un niveau de sécurité élevé :

• Établissements recevant du public (ERP) : hôpitaux, cliniques, maisons de retraite, théâtres, cinémas, tunnels, transports publics
• Immeubles de grande hauteur (IGH)
• Data centers, centraux téléphoniques
• Sites industriels sensibles : raffineries, industries chimiques, centrales et infrastructures critiques

Il peut être installé dans les chantiers dont le permis de construire a été déposé avant le 23 mai 2025, conformément aux règles d’installation en vigueur.

Spécificité du modèle 1X70 aluminium

La section 1X70 mm² en aluminium est particulièrement indiquée pour les lignes de puissance et de distribution principale, offrant un excellent compromis entre capacité de transport du courant, maîtrise des coûts et contraintes mécaniques. L’utilisation de l’aluminium permet de réduire le poids du câble et le coût matière, tout en conservant des performances électriques adaptées aux fortes intensités.

Ce câble supporte une tension de service de 0,6/1 kV, avec une température maximale admissible à l’âme de 90 °C en régime permanent et jusqu’à 250 °C en court-circuit, garantissant une grande fiabilité dans le temps.

Caractéristiques techniques principales

• Âme : aluminium câblé, classe 2
• Isolation : polyoléfine réticulée
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC (5 min) – 8400 V DC (5 min)
• Plage de température : -25 °C à +65 °C
• Température maximale admissible à l’âme : 90 °C en service, 250 °C en court-circuit
• Rayon de courbure minimum : 12 x Ø en pose fixe
• Traction statique admissible : 15 N/mm² de section aluminium
• Traction dynamique admissible : 30 N/mm² de section aluminium

Installation et mise en œuvre

Conformément à la norme NF C 15-100, l’utilisation de câbles non propagateurs de l’incendie de catégorie C1 est recommandée pour les locaux présentant des risques liés à l’évacuation d’urgence, à l’incendie ou aux matériaux combustibles. Le câble FR-N1X1G1-AR 1X70 ALU répond parfaitement à ces exigences.

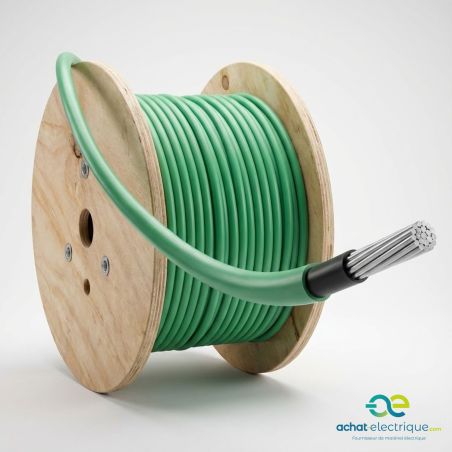

Proposé à la coupe au mètre, ce câble permet une gestion précise des longueurs, une réduction des chutes et une optimisation des coûts sur chantier.
