Câble électrique FR-N1X1G1-AR 1X120 ALU VERT CCA S1A D1 A1 TGL coupe au mètre

Un câble aluminium de forte section pour les installations basse tension à haut niveau de sécurité

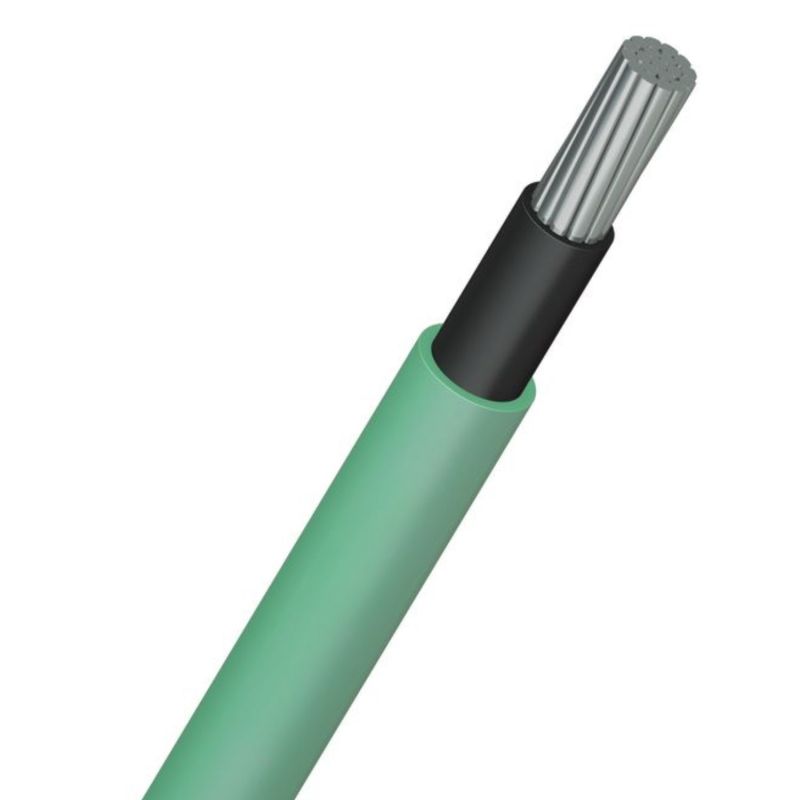

Le câble électrique FR-N1X1G1-AR 1X120 ALU est un câble rigide à conducteur aluminium câblé de classe 2, conçu pour l’alimentation et la distribution d’énergie électrique en basse tension. Il répond aux exigences des installations nécessitant un comportement au feu renforcé, notamment dans les bâtiments à forte fréquentation et les environnements soumis à des contraintes réglementaires strictes.

Sa gaine extérieure verte en polyoléfine thermoplastique sans halogène permet une identification immédiate sur chantier et contribue à la sécurité des personnes et des équipements en cas d’incendie. Ce câble est non propagateur de l’incendie et limite fortement l’émission de fumées ainsi que la corrosivité des gaz dégagés.

Comportement au feu et conformité réglementaire

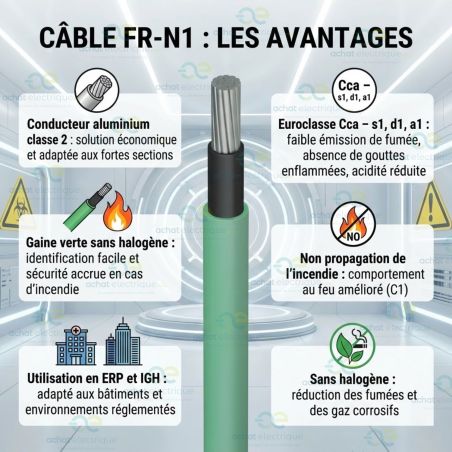

Classé Euroclasse Cca – s1, d1, a1 conformément au Règlement Produits de Construction (RPC) n°305/2011, le câble FR-N1X1G1-AR 1X120 ALU offre un comportement au feu amélioré :

• Non-propagation de l’incendie (catégories C1 et C2)
• Très faible émission de fumée en cas de feu (s1)
• Aucune goutte ou débris enflammé (d1)
• Gaz peu corrosifs et sans halogène (a1)

Il est conforme aux normes NF C 32-323, CENELEC HD 620 partie 5-6 et IEC 60502-1, ainsi qu’aux essais feu IEC 60332, IEC 60754 et IEC 61034. Le câble respecte également la directive RoHS 2011/65/UE.

Domaines d’application

Ce câble est destiné à l’alimentation et à la distribution d’installations électriques BT (hors circuits de sécurité) dans des environnements où la sécurité incendie est prioritaire :

• Établissements recevant du public (ERP) : hôpitaux, établissements de soins, maisons de retraite, théâtres, cinémas, tunnels, transports publics
• Immeubles de grande hauteur (IGH)
• Data centers, centraux téléphoniques
• Sites industriels sensibles : industries chimiques, raffineries, infrastructures critiques

Il peut être installé pour les chantiers dont le permis de construire a été déposé avant le 23 mai 2025, conformément aux règles d’installation en vigueur.

Spécificité de la section 1X120 aluminium

La section 1X120 mm² en aluminium est particulièrement adaptée aux lignes de distribution principale et aux alimentations de très forte puissance, notamment sur les longues distances. L’aluminium permet de réduire le poids du câble et le coût global de l’installation, tout en conservant des performances électriques adaptées aux intensités élevées.

Cette section assure une excellente tenue thermique, avec une température maximale admissible à l’âme de 90 °C en régime permanent et jusqu’à 250 °C en court-circuit, garantissant fiabilité et durabilité dans les conditions d’exploitation les plus exigeantes.

Caractéristiques techniques détaillées

• Âme : aluminium câblé, classe 2
• Isolation : polyoléfine réticulée
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC pendant 5 minutes – 8400 V DC pendant 5 minutes
• Plage de température : de -25 °C à +65 °C
• Température maximale admissible à l’âme : 90 °C en service, 250 °C en court-circuit
• Rayon de courbure minimum : 12 x Ø en pose fixe
• Traction statique admissible : 15 N/mm² de section aluminium
• Traction dynamique admissible : 30 N/mm² de section aluminium

Installation et mise en œuvre

Conformément à la norme NF C 15-100, l’utilisation de câbles non propagateurs de l’incendie de catégorie C1 est recommandée dans les locaux présentant des risques liés à l’évacuation d’urgence, à l’incendie ou à la présence de matériaux combustibles. Le câble FR-N1X1G1-AR 1X120 ALU répond pleinement à ces exigences.

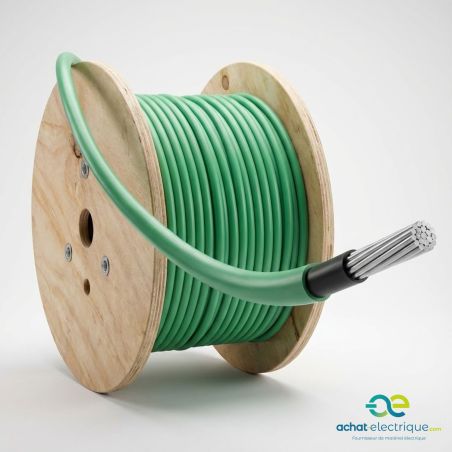

Proposé à la coupe au mètre, ce câble permet une gestion précise des longueurs, une réduction des chutes et une optimisation des coûts sur chantier.
