Câble électrique FR-N1X1G1-AR 1X150 ALU VERT CCA S1A D1 A1 TGL coupe au mètre

Un câble aluminium très forte section pour la distribution électrique sécurisée

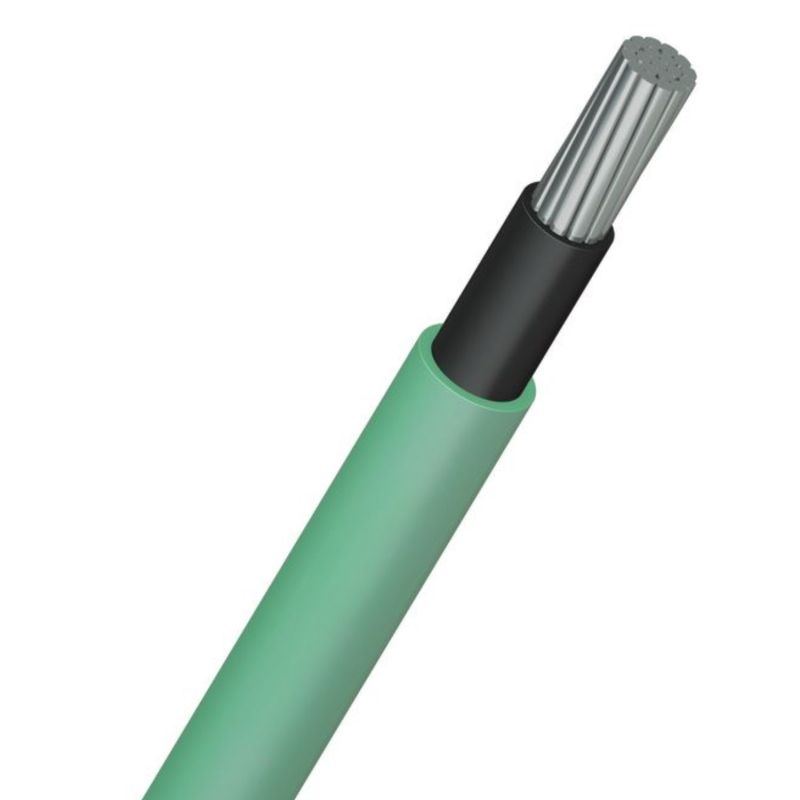

Le câble électrique FR-N1X1G1-AR 1X150 ALU est un câble rigide à conducteur aluminium câblé de classe 2, conçu pour l’alimentation et la distribution d’énergie électrique en basse tension. Il répond aux exigences des installations nécessitant un comportement au feu renforcé, notamment dans les bâtiments à forte fréquentation et les environnements soumis à des contraintes réglementaires strictes.

Sa gaine extérieure verte en polyoléfine thermoplastique sans halogène permet une identification immédiate sur chantier et contribue à la sécurité des personnes et des équipements en cas d’incendie. Ce câble est non propagateur de l’incendie et limite fortement l’émission de fumées ainsi que la corrosivité des gaz dégagés.

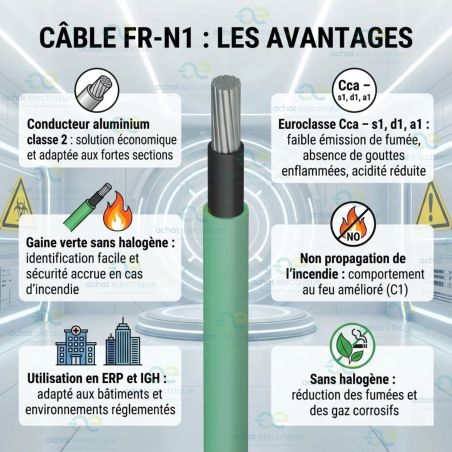

Comportement au feu et conformité réglementaire

Classé Euroclasse Cca – s1, d1, a1 conformément au Règlement Produits de Construction (RPC) n°305/2011, le câble FR-N1X1G1-AR 1X150 ALU présente les caractéristiques suivantes :

• Non-propagation de l’incendie (catégories C1 et C2)
• Très faible émission de fumée en cas de feu (s1)
• Aucune goutte ou débris enflammé (d1)
• Gaz peu corrosifs et sans halogène (a1)

Il est conforme aux normes NF C 32-323, CENELEC HD 620 partie 5-6 et IEC 60502-1, ainsi qu’aux essais feu IEC 60332, IEC 60754 et IEC 61034. Le câble respecte également la directive RoHS 2011/65/UE.

Domaines d’application

Ce câble est destiné à l’alimentation et à la distribution d’installations électriques BT (hors circuits de sécurité) dans des environnements où la sécurité incendie est prioritaire :

• Établissements recevant du public (ERP) : hôpitaux, établissements de soins, maisons de retraite, théâtres, cinémas, tunnels, transports publics
• Immeubles de grande hauteur (IGH)
• Data centers, centraux téléphoniques
• Sites industriels sensibles : industries chimiques, raffineries, infrastructures critiques

Il peut être installé pour les chantiers dont le permis de construire a été déposé avant le 23 mai 2025, conformément aux règles d’installation en vigueur.

Spécificité de la section 1X150 aluminium

La section 1X150 mm² en aluminium est spécifiquement conçue pour les réseaux de distribution principale de très forte puissance, notamment dans les bâtiments collectifs, les sites industriels et les infrastructures techniques. Elle permet de transporter des intensités très élevées tout en maîtrisant le coût global de l’installation grâce à l’utilisation de l’aluminium, plus léger et plus économique que le cuivre à section équivalente.

Cette section est particulièrement adaptée aux longues distances, en limitant les efforts mécaniques lors de la pose tout en offrant une excellente tenue thermique. La température maximale admissible à l’âme atteint 90 °C en régime permanent et jusqu’à 250 °C en court-circuit, garantissant une fiabilité optimale dans les conditions d’exploitation les plus exigeantes.

Caractéristiques techniques détaillées

• Âme : aluminium câblé, classe 2
• Isolation : polyoléfine réticulée
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC pendant 5 minutes – 8400 V DC pendant 5 minutes
• Plage de température : de -25 °C à +65 °C
• Température maximale admissible à l’âme : 90 °C en service, 250 °C en court-circuit
• Rayon de courbure minimum : 12 x Ø en pose fixe
• Traction statique admissible : 15 N/mm² de section aluminium
• Traction dynamique admissible : 30 N/mm² de section aluminium

Installation et mise en œuvre

Conformément à la norme NF C 15-100, l’utilisation de câbles non propagateurs de l’incendie de catégorie C1 est recommandée dans les locaux présentant des risques liés à l’évacuation d’urgence, à l’incendie ou à la présence de matériaux combustibles. Le câble FR-N1X1G1-AR 1X150 ALU répond pleinement à ces exigences.

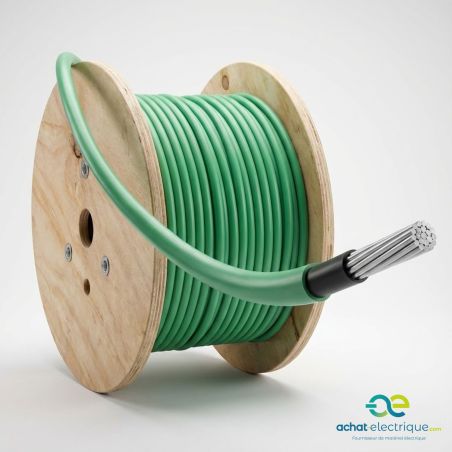

Proposé à la coupe au mètre, ce câble permet une gestion précise des longueurs, une réduction des chutes et une optimisation des coûts sur chantier.
