Câble électrique FR-N1X1G1-AR 1X300 ALU VERT CCA S1A D1 A1 TGL coupe au mètre

Un câble aluminium de très forte section pour les réseaux électriques à très haute puissance

Le câble électrique FR-N1X1G1-AR 1X300 ALU est un câble rigide à conducteur aluminium câblé de classe 2, spécialement conçu pour l’alimentation et la distribution d’énergie électrique en basse tension. Il répond aux exigences des installations de très grande puissance nécessitant un haut niveau de sécurité incendie, notamment dans les bâtiments réglementés, les infrastructures techniques et les sites industriels de grande capacité.

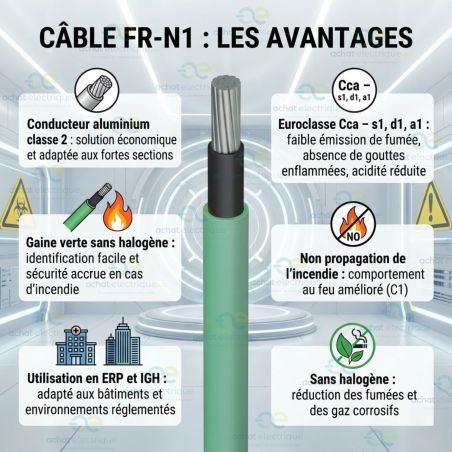

Sa gaine extérieure verte en polyoléfine thermoplastique sans halogène permet une identification immédiate sur chantier tout en limitant fortement les risques en cas d’incendie. Ce câble est non propagateur de l’incendie et réduit significativement l’émission de fumées ainsi que la corrosivité des gaz dégagés, contribuant à la protection des personnes, des équipements et des infrastructures.

Comportement au feu et conformité réglementaire

Conforme au Règlement Produits de Construction (RPC) n°305/2011, le câble FR-N1X1G1-AR 1X300 ALU est classé Euroclasse Cca – s1, d1, a1, garantissant un comportement au feu amélioré :

• Non-propagation de l’incendie (catégories C1 et C2)
• Très faible densité de fumée en cas de feu (s1)
• Aucune goutte ou débris enflammé (d1)
• Gaz peu corrosifs et sans halogène (a1)

Il est conforme aux normes NF C 32-323, CENELEC HD 620 partie 5-6 et IEC 60502-1, ainsi qu’aux essais feu IEC 60332, IEC 60754 et IEC 61034. Le câble respecte également la directive européenne RoHS 2011/65/UE.

Applications recommandées

Le câble FR-N1X1G1-AR 1X300 ALU est destiné à l’alimentation et à la distribution d’installations électriques BT (hors circuits de sécurité) dans des environnements à très fortes contraintes :

• Établissements recevant du public (ERP) : hôpitaux, établissements de soins, maisons de retraite, théâtres, cinémas, tunnels, transports publics
• Immeubles de grande hauteur (IGH)
• Data centers, centraux téléphoniques
• Sites industriels lourds : raffineries, industries chimiques, infrastructures critiques

Il peut être installé pour les chantiers dont le permis de construire a été déposé avant le 23 mai 2025, conformément à la réglementation applicable.

Spécificité de la section 1X300 aluminium

La section 1X300 mm² en aluminium est spécifiquement conçue pour les réseaux de distribution principale à très haute intensité, notamment dans les grandes infrastructures tertiaires, industrielles et collectives à forte consommation électrique.

Cette section permet de transporter des courants extrêmement élevés sur de longues distances tout en maîtrisant le coût global de l’installation. L’aluminium offre un excellent compromis entre performance électrique, poids et coût, facilitant la manutention et la pose sur chantier par rapport à une section équivalente en cuivre.

La tenue thermique est assurée avec une température maximale admissible à l’âme de 90 °C en régime permanent et jusqu’à 250 °C en court-circuit, garantissant une fiabilité optimale dans les conditions d’exploitation les plus exigeantes.

Caractéristiques techniques détaillées

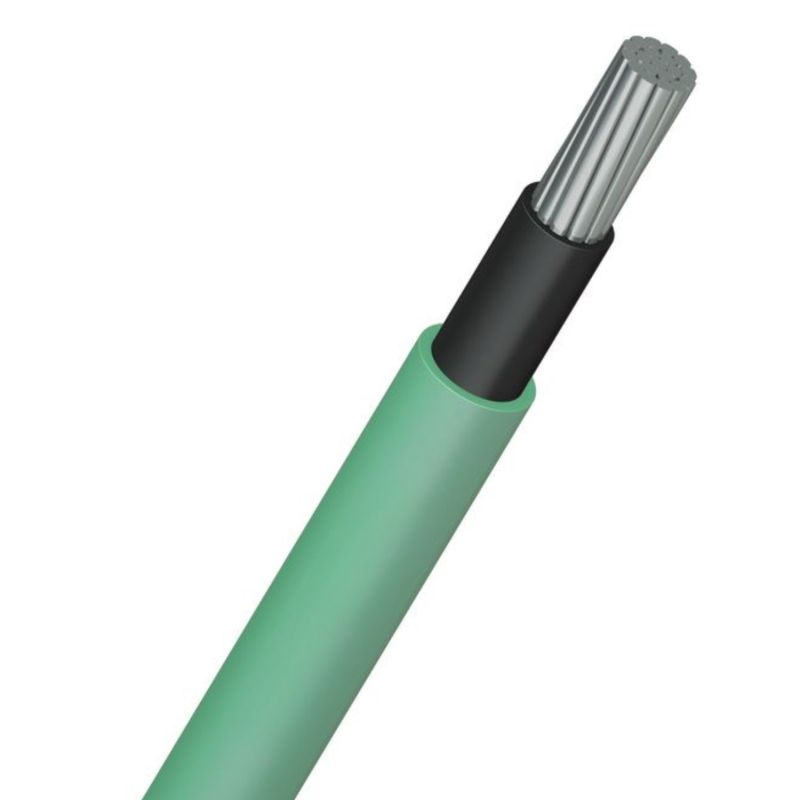

• Âme : aluminium câblé, classe 2
• Isolation : polyoléfine réticulée
• Gaine externe : polyoléfine thermoplastique sans halogène, couleur verte
• Tension assignée Uo/U : 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC pendant 5 minutes – 8400 V DC pendant 5 minutes
• Plage de température : de -25 °C à +65 °C
• Température maximale admissible à l’âme : 90 °C en service, 250 °C en court-circuit
• Rayon de courbure minimum : 12 x Ø en pose fixe
• Traction statique admissible : 15 N/mm² de section aluminium
• Traction dynamique admissible : 30 N/mm² de section aluminium

Installation et mise en œuvre

Conformément à la norme NF C 15-100, l’utilisation de câbles non propagateurs de l’incendie de catégorie C1 est recommandée dans les locaux présentant des risques liés à l’évacuation d’urgence, à l’incendie ou à la présence de matériaux combustibles. Le câble FR-N1X1G1-AR 1X300 ALU répond pleinement à ces exigences.

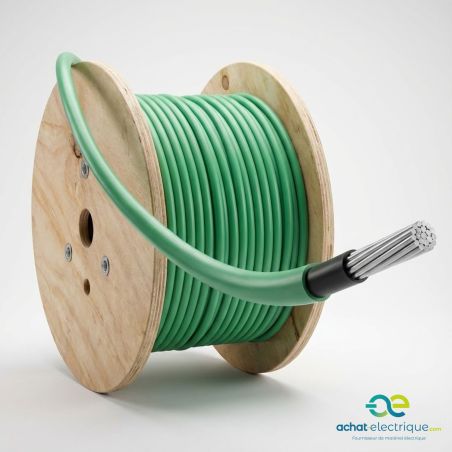

Proposé à la coupe au mètre, ce câble permet une gestion précise des longueurs, une réduction des chutes et une optimisation des coûts sur chantier, tout en garantissant un haut niveau de performance et de sécurité.
